プロダクト細部
起源の場所: 中国
ブランド名: ENNENG
証明: CE,UL
モデル番号: PMM
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 500-5000/set
パッケージの詳細: 耐航性のあるパッキング
受渡し時間: 15-120日
支払条件: L/C、T/T
供給の能力: 20000セット/年
名前: |

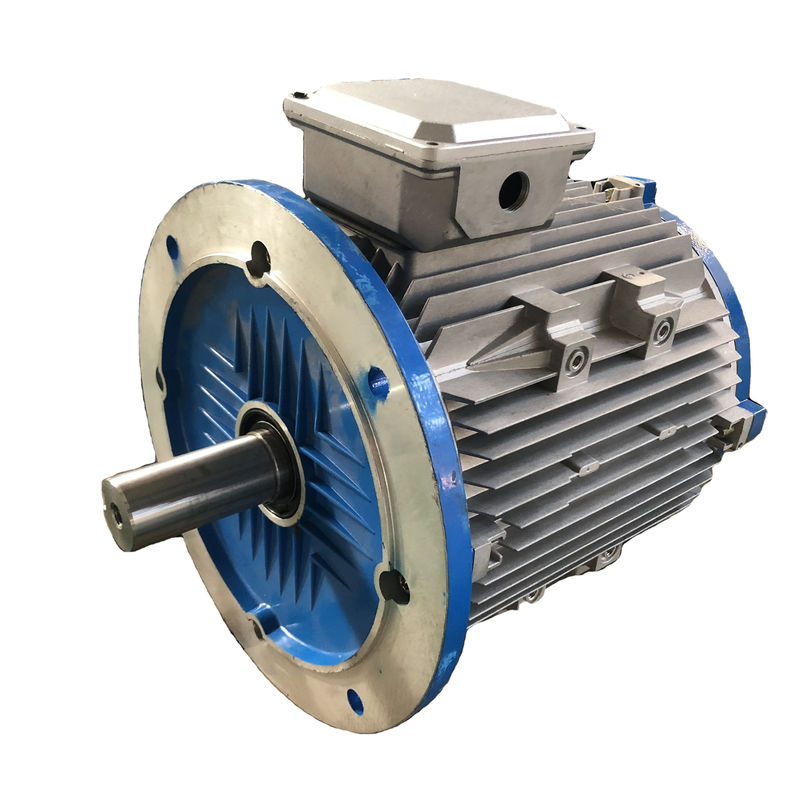

ライン開始の永久マグネットモーター |
現在: |
AC |
材料: |
レアアースNdFeB |
出力領域: |
5.5-3000kw |
冷却: |
の液体の自然な冷却冷却空冷 |
ポーランド人: |
2、4、6、8、10、等。 |
仕事モード: |
S1 |
保護等級: |
IP23、IP54、IP55、IP68 |
力: |
5-3000kw |
効率の等級: |
IE5 |
名前: |
ライン開始の永久マグネットモーター |
現在: |
AC |
材料: |
レアアースNdFeB |
出力領域: |
5.5-3000kw |
冷却: |
の液体の自然な冷却冷却空冷 |
ポーランド人: |
2、4、6、8、10、等。 |
仕事モード: |
S1 |
保護等級: |
IP23、IP54、IP55、IP68 |
力: |
5-3000kw |
効率の等級: |
IE5 |
省エネライン開始永久マグネットAC同期電動機
永久マグネット同期電動機は何であるか。
PMモーターは埋め込まれるか、またはモーターの回転子の表面に付す磁石を使用するACモーターである。連結によって磁石が固定子分野が誘導電動機と同様に回転子に1つを、発生させるように要求するかわりに一定したモーター変化を発生させるのに使用されている。ライン開始PM (LSPM)モーターとして知られている第4モーターは両方のモーターの特徴を織込んでいる。LSPMモーターはトルクおよび効率を最大にするために回転子およびリスおりモーターの回転子棒内のPMモーターの磁石を織込んでいる。
働き主義
永久マグネット同期電動機の働き主義は同期電動機に類似している。それは同期速度で起電力を発生させる回転磁界によって決まる。固定子の巻上げが3-phase供給の提供によって活気づくとき、回転磁界は空隙の間に作成される。
これは回転子分野の棒が同期速度で回転磁界を握り、回転子が絶えず回るときトルクを作り出す。これらのモーターがモーターを自己始めていないので、可変的な頻度電源を提供することは必要である。
EMFおよびトルクの同等化
同期機では、平均EMFは段階ごとに呼ばれる原動力と引き起こす同期電動機のEMFを、1回転あたり各コンダクターで切られた変化であるPϕ Weber引き起こした
それから1回転を完了するためにかけられる時間は60/N秒である
平均EMFはコンダクターごとに使用によって計算することができる引き起こした
(PϕN/60) X Zph = (PϕN/60) X 2Tph
Tph = Zph/2一方、
従って、段階ごとの平均EMFはある、
= 4つのxのϕ x Tph X PN/120 = 4ϕfTph
Tph =いいえ一方。回転の段階ごとのシリーズで接続される
ϕ = Weberの変化/棒
P=いいえ。棒の
HzのF=の頻度
Zph=いいえ。コンダクターの段階ごとのシリーズで接続される。= Zph/3
EMFの同等化は固定子のコイルそしてコンダクターによって決まる。このモーターのために、配分の要因Kdおよびピッチの要因Kpはまた考慮される。
それ故に、E = 4つのxのϕ x f X TphのxKd x Kp
永久マグネット同期電動機のトルクの同等化はように与えられる、
T = (3 x Eph X Iph Xのsinβの)/ωm
emfは逆起電力のために短いもどって来るが、別名反起電力である。逆起電力は固定子の巻上げと回転子の磁界間に相対運動があるとき電動機に起こる電圧である。回転子の幾何学的な特性はバックemf波形の形を定める。これらの波形は正弦、台形、三角、または中間何かのどちらである場合もある。
誘導およびPM機械は両方バックemf波形を発生させる。誘導機では、バックemf波形は残りの回転子分野が固定子分野の欠乏のためにゆっくり腐るように腐る。但し、PM機械と、回転子は自身の磁界を発生させる。従って、電圧は固定子の巻上げで回転子が動きにある時はいつでも引き起こすことができる。バックemf電圧は速度と直線に上がり、最高の規定回転数の決定の重大な要因である。
SPMモーターは回転子の表面の外面に添付される磁石を備えている。このような理由で機械土台は、機械強さIPMモーターのそれより弱い。弱められた機械強さはモーターの最高の安全な機械速度を限る。さらに、これらのモーターは非常に限られた磁気saliency (Ldの≈ Lq)を表わす。インダクタンス価値は回転子ターミナルで回転子の位置にもかかわらず一貫している測定した。近い単一性のsaliencyの比率のためにトルクを作り出すために、SPMモーター設計は磁気トルクの部品に、完全に、かなり頼る。
IPMモーターに回転子自体に埋め込まれる永久マグネットがある。SPMの同等とは違って、永久的な磁石の位置はIPMモーターを高速で作動のために非常に機械的に健全、適したようにする。これらのモーターはまた比較的高い磁気saliencyの比率によって定義される(Lq > Ld)。磁気saliencyが原因で、IPMモーターにモーターの磁気および不本意のトルクの部品の利用によってトルクを発生させる機能がある。
どんな適用がPMSMモーターを使用するか。
PMSMモーターを使用する企業は冶金、陶磁器、ゴム製を、石油、織物、および多くの他を含んでいる。PMSMモーターは一定した電圧および頻度、また可変的な速度ドライブ(VSD)塗布の供給から同期速度で作動するように設計することができる。高性能および力およびトルク密度による電気自動車(EVs)で広く利用されたそれらは一般にミキサーのような高いトルクの適用の優秀な選択、粉砕機、ポンプ、ファン、送風機、コンベヤーおよび伝統的に誘導電動機がある産業適用である。
内部磁石が付いている永久マグネット同期電動機:最高のエネルギー効率
内部磁石(IPMSM)が付いている永久マグネット同期電動機は最高のトルクが速度最高で起こらない牽引の塗布のための理想的なモーターである。このタイプのモーターは高い原動力および積み過ぎ容量を要求する適用で使用される。そしてそれはまたIE4およびIE5範囲のファンかポンプを作動させたいと思えば完全な選択である。高い購入原価は通常ランタイムにわたる省エネによって右の可変的な頻度ドライブとのそれを作動させれば、取り戻される。
私達のモーター取付けられた可変的な頻度ドライブはMTPA (1アンペアあたり最高のトルク)に基づいて総合制御戦略を使用する。これは最高のエネルギー効率のあなたの永久マグネット同期電動機を作動させることを可能にする。200%の積み過ぎ、優秀な開始のトルクおよび延長速度制御の範囲はまた十分にモーター評価を開発することを可能にする。費用および最も有効な制御プロセスの速い回復のため。
古典的なサーボ適用のための外的な磁石が付いている永久マグネット同期電動機
外的な磁石(SPMSM)が付いている永久マグネット同期電動機は高い積み過ぎおよび急速な加速を必要とするとき古典的なサーボ適用の理想的なモーター、例えばである。細長い設計はまた低質量の慣性で起因し、最上に取付けることができる。但し、SPMSMおよび可変的な頻度ドライブから成っているシステムの1つの不利な点は高いプラグの技術としてそれと、関連付けられる費用であり、良質のエンコーダーは頻繁に使用される。
PMSMモーターの利点
高性能
これは低速で特に本当である。従って永久マグネットモーターは現在回転子分野を発生させるために回転子に供給されるように要求し回転子の損失をほとんど完全に除去する。誘導または不本意モーターと比較されたときそれはまた固定子のより低い流れを要求し、コントローラーのより小さい現在の評価をもたらす、および全面的なドライブ効率を高めるより大きい力率がある。
誘導電動機より高性能で低速を運転することは機械整理から複雑さを取る減速伝達の条件を削除するかもしれない。
一定したトルク
このタイプのモーターは一定したトルクを発生させ、低い速度で完全なトルクを維持できる。
サイズ
小型、より軽い重量およびより少ないコイルは高い発電密度を提供する。
費用効果が大きい
ブラシの不在と、減らされた維持費がある。
最低熱
PMSMで熱はステータ・コイルで発生し、モーターの冷却を促進する回転子で発生するブラシおよび最低熱だけない。それらが誘導電動機より涼しい動かすので、モーターの信頼性および寿命は増加する。
速度範囲
このタイプのモーターは弱まる分野の使用を用いる広い速度範囲があり、一定したトルク操作の間に最高のトルク/現在の(MTPA)制御作戦を採用できる。
現代永久マグネットモーター技術の適用の分析
1.家庭電化製品の市場への永久マグネット電気機械の技術の適用
家庭電化製品の市場への永久マグネットモーター技術の適用はVCDDVDおよびコンピュータで明示される。現在、それは次第に産業化の開発を形作り、多相可変的な速度ドライブに次第に拡大した。例えば、人々はインバーター エアコンを使用し次第にエアコン モーターの容積を減らすためにエアコンの作動効率を、改善するのに現代永久マグネットモーター技術を最小にするエアコンによって引き起こされる騒音を使用する。
2.エレベーターの市場の永久マグネット電気機械の技術の適用
永久マグネットモーター可変的な速度システムはほぼ10年間エレベーターの市場で使用された。例えば、エレベーターの牽引機械として低速希土類永久マグネットモーターの使用によって、希土類永久マグネットモーターの使用は電気エネルギーの20%年を使用するためにエレベーターを救うことができる。現代永久マグネットモーターは通常大きいロード変更および高速調節の条件の可変的速度のドライブの分野で使用される。
3.産業および採鉱企業の永久マグネット電気機械の技術の適用
永久マグネットモーターの開発によって、大きいトルクのずっと永久マグネットモーターはよく発達している、市場の永久マグネット可変的な頻度モーターの特に巧妙な進水は重い産業および採鉱企業を新しい選択与えた。永久マグネットモーターの出力トルクが十分に大きいので、機械伝達の使用は減り、速度は制御可能である。それは低い速度で動くことができる。従って、安全危険を減らす、従って永久マグネット可変的な頻度モーターは多くの産業および採鉱企業で非常に普及している、上の2装置の関連装置そして維持を購入する費用を救う流動カップリングの適用は除去される。可変的な頻度速度正規機能のために、それは生産の効率を改善し、電気エネルギーを節約することができるユーザーがように強い保証を提供する。従って、現代永久マグネット可変的な頻度モーターは装置を将来改善する産業および採鉱企業のための必要な選択である。
