プロダクト細部
起源の場所: 中国
ブランド名: ENNENG
証明: CE,UL
モデル番号: PMM
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 500-5000/set
パッケージの詳細: 耐航性のあるパッキング
受渡し時間: 15-120日
支払条件: L/C、T/T
供給の能力: 20000セット/年
名前: |
放射状の変化永久マグネットモーター |
現在: |
AC |
材料: |
希土類NdFeB |
タイプ: |
内部PMSM |
電圧: |
380v、660v、1140v、3300v、6kv、10kv |
出力領域: |
5.5-3000kw |
取付け: |
IMB3 IMB5 IMB35 |
利点: |
小型単純構造 |
冷却: |
IC411、IC416 |
保護等級: |
IP54 IP55 IP68 |
名前: |
放射状の変化永久マグネットモーター |
現在: |
AC |
材料: |
希土類NdFeB |
タイプ: |
内部PMSM |
電圧: |
380v、660v、1140v、3300v、6kv、10kv |
出力領域: |
5.5-3000kw |
取付け: |
IMB3 IMB5 IMB35 |
利点: |
小型単純構造 |
冷却: |
IC411、IC416 |
保護等級: |
IP54 IP55 IP68 |

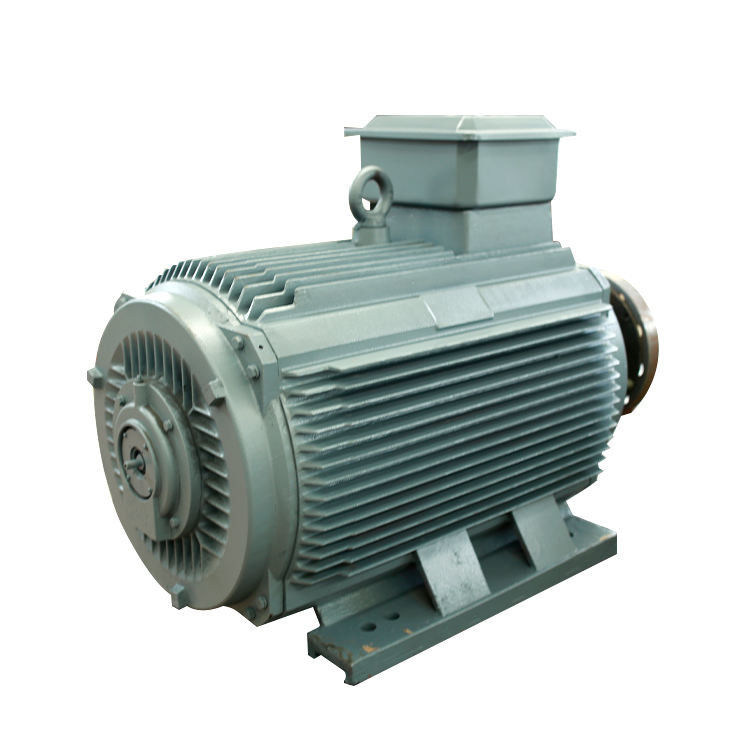

長い耐用年数の液体は放射状の変化永久マグネット同期電動機を冷却した
永久マグネット同期電動機は何であるか。
永久マグネット同期電動機は固定子、回転子、シャーシ、前部後部カバー、軸受け、等で主に構成される。固定子の構造は通常の非同期モーターのそれと基本的に同じであり、モーターの永久マグネット同期電動機と他の種類間の主な違いは回転子である。
表面のまたはモーターの永久マグネットの中のpre-magnetized (満たされる磁気)磁気の永久マグネット材料はモーターに、必要な空隙の磁界を提供する。この回転子の構造は効果的にモーター容積を減らし、損失を減らし、効率を改善できる。
刺激巻上げは現在のDCの刺激と極性間の刺激磁界を確立するために供給されるすなわち、主要な磁界は確立される。
三相対称の電機子巻上げは力の巻上げとして機能し、引き起こされた潜在性または誘導電流のキャリアになる。
索引車は回るために回転子を(モーターへの入力力学的エネルギー)引張り、極性間の刺激磁界はシャフトによって回り、順に巻く固定子の冬段階を切る(刺激分野を切る巻く逆のコンダクターと同等)
電機子巻上げおよび主要な磁界、周期的な変更との三相対称の交互になる潜在性および方向間の相対的な切断の動きが原因で電機子巻上げで引き起こされる。交流電力は導線を通して提供することができる。
回転磁界の交互になる極性が原因で、引き起こされた潜在性の極性は交互になり、引き起こされた潜在性の三相対称は電機子巻上げの対称が保証された原因である。
可変的な速度の永久マグネット同期電動機および永久マグネットブラシレスDCモーターは基本的に回転子の固定子そして永久的な磁石の多相巻上げを用いる構造が同じ、ある。2の利点は類似している。その間の主な違いは速度調整の永久マグネット同期電動機は電子制御システムが同時性および速度の規則を実現することを必要とするが永久マグネットブラシレスDCモーターが回転子の位置情報に従って同時性を実現することである。
永久マグネット同期電動機の働くこと:
永久マグネット同期電動機の働きは慣習的なモーターと比較されたとき非常に簡単、速く、有効である。PMSMの働きは固定子の回転磁界および回転子の一定した磁界によって決まる。回転子として永久的な磁石が一定した磁束を作成し、同期速度で作動し、締まるのに使用されている。これらのタイプのモーターはブラシレスDCモーターに類似している。
phasorのグループは固定子の巻上げを互いに結合することによって形作られる。これらのphasorのグループは星、デルタおよび二重および単一フェーズのような異なった関係を形作るために一緒に加わられる。調和的な電圧を減らすためには、巻上げは互いにやがて傷ついているべきである。
3-phase AC供給は固定子に与えられるとき、回転磁界を作成し、一定した磁界は回転子の永久マグネットが引き起こされた原因である。この回転子は同期速度の同時性で作動する。PMSMの全働きは負荷無しで固定子と回転子間の空隙によって決まる。
空隙が大きければ、モーターの風損の損失は減る。永久マグネットによって作成される分野の棒は顕著である。永久マグネット同期電動機はモーターを自己始めていない。従って、固定子の可変的な頻度を電子的に制御することは必要である。
IPM (内部の永久マグネット)モーターの構造
慣習的なSPM (表面の永久マグネット)モーターは永久マグネットが回転子の表面に付す構造を備えている。それは磁石からの磁気トルクだけを使用する。一方では、IPMモーターは磁気トルクに加えて磁気抵抗によって回転子自体で永久マグネットを埋め込むことによって不本意を使用する。
SPM対IPMモーター回転子の構造
IPM (内部の永久マグネット)モーターは特色になる
高いトルクおよび高性能
高いトルクおよび高出力は磁気トルクに加えて不本意のトルクの使用によって達成される。
省エネ操作
それは30%まで慣習的なSPMモーターと比較されるより少ない力消費する。
高速回転
それはベクトル制御を使用して2つのタイプのトルクの制御による高速モーター回転に答えることができる。
安全
永久マグネット以来、機械安全同様に改良されるSPMでとは違って、磁石取り外さない遠心力が原因で埋め込まれる。
ベクトル制御の特徴
慣習的なシステム(120程度の伝導システム)にモーターで方形波として印象づけられる流れがある間、ベクトル制御は回転子の位置(磁石の角度)の方の正弦波に回る、従ってモーター流れを制御することは可能になる電圧に印象づける。
永久マグネットモーターと非同期モーターの違い
01. 回転子の構造
非同期モーター:回転子は鉄心および巻くこと、主にsquirrel-cageおよびwire-wound回転子から成っている。squirrel-cage回転子はアルミニウム棒と投げられる。固定子を切るアルミニウム棒の磁界は回転子を運転する。
PMSMモーター:永久的な磁石は回転子の磁極で埋め込まれ、別の拒絶を引き付ける同じ段階の磁極の原則に従って固定子で発生する回転磁界によって回るために運転される。
02. 効率
非同期モーター:ある程度のエネルギー損失、モーター反応流れおよび低い電力の要因に終って格子刺激からの現在を、吸収する必要がありなさい。
PMSMモーター:磁界は永久的な磁石によって提供される、回転子は励磁電流を必要としないし、モーター効率は改善される。
03. 容積および重量
高性能永久マグネット材料の使用は永久マグネット同期電動機の空隙に磁界を非同期モーターのそれより大きくさせる。サイズおよび重量は非同期モーターと比較されて減る。それは1-2のフレーム サイズ低くより非同期モーターである。
04. 流れを始めるモーター
非同期モーター:それは力の頻度電気によって直接始まり、電力網の大きい影響が瞬時にある評価される流れに5から7倍の達することができる開始の流れは大きい。大きい開始の流れにより固定子の巻上げの漏出抵抗の電圧低下は増加する開始のトルクは小さいそう頑丈な開始達成することができないである。インバーターは使用されても、定格出力の現在の範囲の内でしか始まることができない。
PMSMモーター:それは減力剤の定格出力の条件に欠けている熱心なコントローラーによって操作される。実際の開始の流れは小さい、流れは負荷に従って次第に高められ、開始のトルクは大きい。
05. 力率
非同期モーターに低い電力の要因が、電力網からの多量の反応流れを吸収しなければならないある非同期モーターの大きい開始の流れにより電力網の短期影響を引き起こし、長期使用は電力網の装置および変圧器へのある特定の損害を与える。力補償の単位を加え、電力網の質を保障し、装置の使用の費用を高めるために無効電力補償を行うことは必要である。
永久マグネット同期電動機の回転子に誘導電流がないし、電力網の質要因を改善し、補正器を取付ける必要性を除去するモーターの力率は高い。
06. 維持
非同期モーター+減力剤の構造は振動、熱、高い故障率、大きい潤滑油の消費および高い手動維持費を発生させる;それによりある特定のダウンタイムの損失を引き起こす。
三相永久マグネット同期電動機は装置を直接運転する。減力剤が除去されるので、モーター出力速度は低い、機械騒音は低い、機械振動は小さく、故障率は低い。全体のドライブはほとんど手入れ不要である。
永久マグネットモーターがより有効なぜであるかか。
永久マグネット同期電動機は固定子、回転子、および部品を収容することで主に構成される。通常のACモーターのように、固定子の中心はモーター操作の間に渦電流およびヒステリシスの効果による鉄の損失を減らす薄板にされた構造である;巻上げはまた通常三相対称の構造であるが、変数選択はかなり異なっている。
回転子の部品にリスおりの開始を用いる永久マグネット回転子を含むさまざまな形態、および作り付けか表面取付けられた純粋な永久マグネット回転子がある。回転子の中心は固体構造になされるか、または薄板にすることができる。回転子は一般に磁石の鋼鉄と呼ばれる永久マグネット材料が装備されている。
永久マグネットモーターの正常運営の下で、回転子は、固定子の磁界は同期状態にあり、回転子の部品に誘導電流がない回転子の銅の損失、ヒステリシス、損失渦電流の、回転子の損失および熱生成の問題を考慮する必要性がない。
通常、永久マグネットモーターは特別な頻度コンバーターによって動力を与えられ、自然に柔らかい開始機能がある。
さらに、永久マグネットモーターは刺激の強さによって同期電動機の力率の調節の特徴がある、従って力率はある値に設計することができる同期電動機である。
永久マグネットモーターが可変的な頻度電源か支持の頻度コンバーターによって始まるという事実による開始の観点から、永久マグネットモーターの開始プロセスは実現し易い;可変的な頻度モーター、それはの開始に類似した通常のおりタイプの非同期モーターの開始の欠陥を避ける。
つまり、永久マグネットモーターの効率そして力率は非常に高く達することができ構造は非常に簡単である。
永久マグネットモーターを選ぶときどんな要因が考慮される必要があるか。
①あなたのアプリケ−ション使用要件を考慮しなさい
ネオジムの磁石モーターの選択の第一歩はあなたのアプリケ−ション使用要件を考慮することである。どんな出力を必要とするか。どんな速度およびトルクの条件あなたの適用を持っているするか。これらの質問に答えることはあなたの選択の下で狭い助け、あなたの特定の適用のために働くモーターを選ぶ。
②費用
当然、費用は購入およびそれを作ることがモーターを選ぶことを含んでいるとき要因常にである。永久マグネットモーターは数百ドルから数千まで価格で及ぶことができる。あなたの決定前に異なった製造者からの価格を比較することを確かめなさい。しかし支払うものの時々、得ることをまた心に留めておきなさい。従ってあなたの研究を最初にしないで最も安い選択を選んではいけない。
③サイズ/重量
モーターのサイズそして重量は使用される適用およびあなたの電力要求事項によって定められる。スペースが報酬にあれば、あなたの意思決定過程にそれを考慮する必要がある。
④維持
ネオジムの磁石モーターは一般に非常に低い維持であるが、どれくらい簡単に考慮することはまだ重要であるか、または困難オイル変更およびブレーキ修理のような定期整備の仕事を行うことである。
⑤効率の条件
効率はPMモーターを選ぶときもう一つの重要な考察である。高性能の評価のモーターはお金長い目で見れば救うことができるより少ないエネルギーを使用する。勤務評定を比較した場合、同じサイズの、同じような出力を備えているモーターを見ることによってりんごとりんごを比較すること確実でであって下さい。
⑥耐久性
永久マグネットモーターは長期使用のために設計されているが、あるモデルは他より耐久である。あなたの適用が特に要求すれば、あなたの特定の適用の厳しさに立ち向かうことができるモーターを選ぶことを確かめる必要がある。
⑦選択の取付け
モーターはいかに取付けられるか。あるモーターは多数の土台の選択と他がちょうど1-2の可能性に限られる間、来る。あなたが選ぶモーターがあなたの適用に要求される方法で取付けることができることを確かめる必要がある
⑧右の製造者を選びなさい
最後に、右の製造者を選ぶために確かめなさい。持っている評判が良い製造者を使用はPMモーターを設計し、製造することの経験あなたの特定の必要性を満たす良質品を得ることの保障を助ける。
