プロダクト細部
起源の場所: 中国
ブランド名: ENNENG
証明: CE,UL
モデル番号: PMM
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 500-5000/set
パッケージの詳細: 耐航性のあるパッキング
受渡し時間: 15-120日
支払条件: L/C、T/T
供給の能力: 20000セット/年
名前: |
三相永久マグネットモーター |
現在: |
AC |
材料: |
希土類NdFeB |
タイプ: |
内部PMSM |
出力領域: |
5.5-3000kw |
取付け: |
IMB3 IMB5 IMB35 |
利点: |
高いトルクおよび高性能 |
電圧: |
380v、660v、1140v、3300v、6kv、10kv |
特徴: |
ブラシレスおよびgearless、ディレクト・ドライブ |
効率の等級: |
IE5 |
名前: |
三相永久マグネットモーター |
現在: |
AC |
材料: |
希土類NdFeB |
タイプ: |
内部PMSM |
出力領域: |
5.5-3000kw |
取付け: |
IMB3 IMB5 IMB35 |
利点: |
高いトルクおよび高性能 |
電圧: |
380v、660v、1140v、3300v、6kv、10kv |
特徴: |
ブラシレスおよびgearless、ディレクト・ドライブ |
効率の等級: |
IE5 |

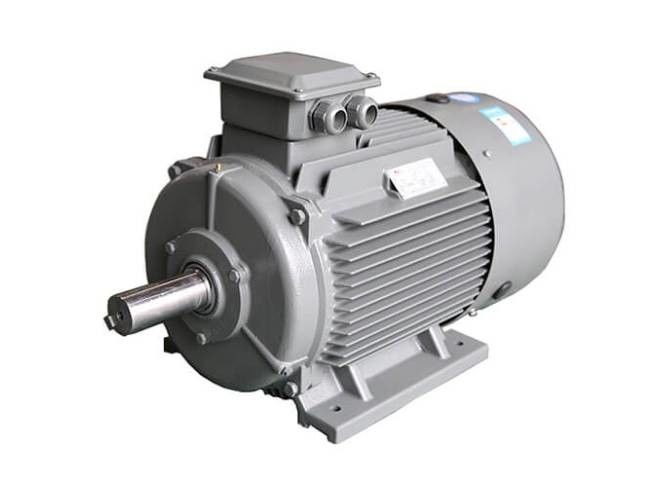

高いトルクおよび高性能のディレクト・ドライブ三相永久マグネットモーター
永久マグネット同期電動機は何であるか。
永久マグネット同期電動機は固定子、回転子、シャーシ、前部後部カバー、軸受け、等で主に構成される。固定子の構造は通常の非同期モーターのそれと基本的に同じであり、モーターの永久マグネット同期電動機と他の種類間の主な違いは回転子である。
表面のまたはモーターの永久マグネットの中のpre-magnetized （満たされる磁気）磁気の永久マグネット材料はモーターに、必要な空隙の磁界を提供する。この回転子の構造は効果的にモーター容積を減らし、損失を減らし、効率を改善できる。
IPM （内部の永久マグネット）モーターの構造
慣習的なSPM （表面の永久マグネット）モーターは永久マグネットが回転子の表面に付す構造を備えている。それは磁石からの磁気トルクだけを使用する。一方では、IPMモーターは磁気トルクに加えて磁気抵抗によって回転子自体で永久マグネットを埋め込むことによって不本意を使用する。
SPM対IPMモーター回転子の構造
IPM （内部の永久マグネット）モーターは特色になる
高いトルクおよび高性能
高いトルクおよび高出力は磁気トルクに加えて不本意のトルクの使用によって達成される。
省エネ操作
それは30%まで慣習的なSPMモーターと比較されるより少ない力消費する。
高速回転
それはベクトル制御を使用して2つのタイプのトルクの制御による高速モーター回転に答えることができる。
安全
永久マグネット以来、機械安全同様に改良されるSPMでとは違って、磁石取り外さない遠心力が原因で埋め込まれる。
ベクトル制御の特徴
慣習的なシステム（120程度の伝導システム）にモーターで方形波として印象づけられる流れがある間、ベクトル制御は回転子の位置（磁石の角度）の方の正弦波に回る、従ってモーター流れを制御することは可能になる電圧に印象づける。
永久マグネット同期電動機の働くこと:
永久マグネット同期電動機の働きは慣習的なモーターと比較されたとき非常に簡単、速く、有効である。PMSMの働きは固定子の回転磁界および回転子の一定した磁界によって決まる。回転子として永久的な磁石が一定した磁束を作成し、同期速度で作動し、締まるのに使用されている。これらのタイプのモーターはブラシレスDCモーターに類似している。
phasorのグループは固定子の巻上げを互いに結合することによって形作られる。これらのphasorのグループは星、デルタおよび二重および単一フェーズのような異なった関係を形作るために一緒に加わられる。調和的な電圧を減らすためには、巻上げは互いにやがて傷ついているべきである。
3-phase AC供給は固定子に与えられるとき、回転磁界を作成し、一定した磁界は回転子の永久マグネットが引き起こされた原因である。この回転子は同期速度の同時性で作動する。PMSMの全働きは負荷無しで固定子と回転子間の空隙によって決まる。
空隙が大きければ、モーターの風損の損失は減る。永久マグネットによって作成される分野の棒は顕著である。永久マグネット同期電動機はモーターを自己始めていない。従って、固定子の可変的な頻度を電子的に制御することは必要である。
希土類永久マグネットモーターの回転子の棒は希土類永久マグネット鋼鉄で構成される、そうスリップ、現在の刺激がないし回転子に基本波の鉄および銅の摩耗がない。
回転子は永久的な磁石によって刺激され、反応刺激流れは必要ではない。従って、力率は改善される、無効電力は減る、固定子の流れは非常に減り、固定子の銅および鉄の損失は非常に減る。
同時に電圧および固定子の構造が一定しているとき希土類永久マグネットモーターの北極アーク係数が非同期モーターのそれより大きいので、モーターの平均磁気誘導の強度は非同期モーターおよび鉄の損失のそれが小さいより小さい。
従って、それはで、作動条件、環境および他の要因ことをの変更によって希土類永久マグネット同期電動機が自身の損失の減少によって省エネ影響されないこと言うことができる。
