高トルク直駆動 永久磁石モーター 低速

プロダクト細部

起源の場所: 中国

ブランド名: ENNENG

証明: CE,UL

モデル番号: PMM

支払及び船積みの言葉

最小注文数量: 1セット

価格: USD 500-5000/set

パッケージの詳細: 耐航性のあるパッキング

受渡し時間: 15-120日

支払条件: L/C,T/T

供給の能力: 20000セット/年

最もよい価格を得なさい
ハイライト:

IP54 永久磁石モーター

,

IE5永久マグネットモーター

,

低速3相PMSM

名前:
低速 高トルク 直駆動 永久磁石モーター
現在:
AC
材料:
レアアースNdFeB
出力領域:
15〜3000kw
仕事モード:
S1
冷却:
の液体の自然な冷却冷却空冷
ポーランド人:
2、4、6、8、10、等。
保護等級:
IP23、IP54、IP55、IP68
パワー:
5-3000kw
効率の等級:
IE4、IE5
名前:
低速 高トルク 直駆動 永久磁石モーター
現在:
AC
材料:
レアアースNdFeB
出力領域:
15〜3000kw
仕事モード:
S1
冷却:
の液体の自然な冷却冷却空冷
ポーランド人:
2、4、6、8、10、等。
保護等級:
IP23、IP54、IP55、IP68
パワー:
5-3000kw
効率の等級:
IE4、IE5
高トルク直駆動 永久磁石モーター 低速

低速 高トルク 直駆動 永久磁石モーター

エネルギー効率基準
GB30253-1グレードに適合する
作業モード
S1
高さ
1000m以下
環境温度
-15°C+40°C
装置の寸法
IEC 規格に準拠する
制御モード
変数周波数ベクトル制御
パワー範囲
15〜3000kw
インストール型
IMB3 IMB5 IMB35
冷却方法
IC411 または IC416
評価効率
50,75,125150Hz (必要に応じてカスタマイズ)
隔熱クラス
F(H)
オプション部品
エンコーダー,スピラルトランスフォーマー,PTC,PT100
保護度
IP54 (IP23) 設定可能
ワイヤリングタイプ
接続ボックス (航空プラグは,要求に応じてカスタマイズすることができます)
設置
IMB3 IMB5 IMB35
定位電圧
380V±10%,660V±10%

必要な環境
標高1000m以下
温度 -15〜45°C
相対湿度90%以下



常磁気同期モーターとは?



常磁気同期モーターは,回転する電動モーターと同様に,ローターとステータで構成されています.常磁気同期モーターの構造は,基本的な同期モーターに似ているこのタイプのモーターでは,永久磁石がローターに搭載され,ローターにはフィールドローリングがない.

常磁石は,フィールドポールを作成するために使用されます. PMSMで使用される常磁石は,より高い透気性のために,サマリウム・コバルトと介質,鉄,ボロンで構成されています.最も 広く 使用 さ れ て いる 永久 磁石 は,低 コスト で 簡単に 入手 できる の で,ネオジウム-ボロン-鉄 です.

詳細な写真

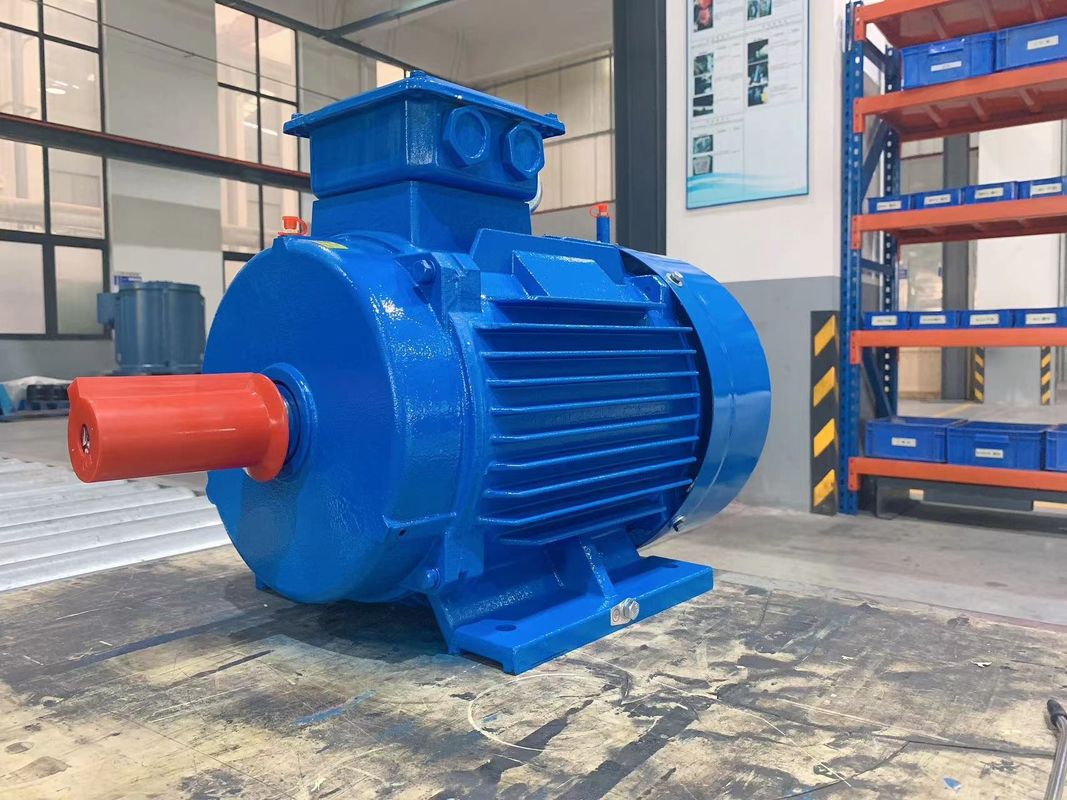

高トルク直駆動 永久磁石モーター 低速 0
作業原理:


常磁気同期モーターの動作は,従来のモーターと比較して非常にシンプルで速く効率的です.その動作は,ローターの恒常磁場とステータの回転磁場相互作用に基づいています永久磁石はローターとして使用され,恒常磁気フルースを生成し,同期速度で動作しロックします.これらのタイプのモーターはブラシレスDCモーターに類似しています.



スターターの巻き込みを互いに結合して形成されます. これらのファザー群は,星,デルタ,ダブル,単相調和電圧を減らすために,巻き込みは互いに短く巻き込まなければなりません.

3相交流電源がステータルに供給されると,回転磁場が作られ,ローターの永久磁石により恒常磁場が誘発される.このローターは同期速度で同期で動作しますPMSMの全体的な動作は,負荷なしのステータとローターの間の空気の隙間に依存する.



空気隙が大きい場合,エンジンの風力損失は減少します.永久磁石によって作られたフィールドポールが突出します.永久磁石同期モーターは,自動起動モーターではありませんスターターの変数周波数を電子的に制御する必要があります.


バックEMF波形
高トルク直駆動 永久磁石モーター 低速 1

バックEMFは,バック電動力の略ですが,反電動力としても知られています.バック電動力は,ステータルの巻き込みとローターの磁場の間に相対的な運動があるとき,電動モーターで発生する電圧です.ローターの幾何学特性は,バック-EMF波形の形を決定する.これらの波形は,シヌソイド,トラペゾイド,三角形,またはその間にあるものかもしれません.



インダクション機械とPM機械の両方がバック-EMF波形を生成する.インダクション機械では,バック-EMF波形は,ステータフィールドがないため,残留ローターフィールドがゆっくりと衰えるにつれて衰える.しかしPMマシンでは,ローターは独自の磁場を生成する.したがって,ローターが動いているときいつでもステータルの巻き込みに電圧が誘発される.バックEMF電圧は速度とともに線形的に上昇し,最大動作速度を決定する決定的な要因です.

高トルク直駆動 永久磁石モーター 低速 2

PMモーターは,表面永久磁石モーター (SPM) と内部永久磁石モーター (IPM) の2つの主要カテゴリーに分けることができる.両方のモーター設計タイプにはローターバーが含まれていない.両タイプとも,ローターに固定された永久磁石またはローターの内部に固定された永久磁石によって磁気フルースを生成する.

SPMモーターには,ローターの表面の外側に磁石が固定されている.この機械的なマウントのために,それらの機械的な強さはIPMモーターよりも弱い.弱体化した機械的強さは,モーターの最大安全機械的な速度を制限します.さらに,これらのモーターは非常に限られた磁気突起 (Ld ≈ Lq) を示しています.ローターの端で測定されたインダクタンス値は,ローターの位置に関係なく一貫しています.突出率がほぼ一致しているためSPMモーターの設計は,完全にではないとしても,電磁トークコンポーネントに大きく依存します.

IPMモーターは,ローター自体に固定磁石を組み込みます. SPMモーターとは異なり,永久磁石の位置は,IPMモーターを機械的に非常に健全にします.非常に高速で動作するのに適しているこれらのモーターは,比較的高い磁気突出率 (Lq > Ld) によって定義されています.IPMモーターは,モーターの磁気と反動モーターの両方のコンポーネントを利用してトルクを生成する能力を有する..

自動検出と閉ループ操作

最近の駆動技術の進歩により,標準ACドライブは"自己検出"し,モーター磁石の位置を追跡することができます. 閉ループシステムは,通常,性能を最適化するためにzパルスチャネルを使用します.特定の習慣を通してA/Bチャネルを追跡し,zチャネルのエラーを修正することで,モーター磁石の正確な位置がわかります.磁石の正確な位置を知ることで,最適な効率を導く最適なトルク生産が可能になります..

PMSMモーターはどんな用途に使われますか?

わかった

PMSMモーターを使用する産業には,金属工学,陶器,ゴム,石油,繊維などの産業があります.PMSMモーターは,恒常電圧と周波数の供給から同期速度で動作するように設計され,変速駆動 (VSD) アプリケーションもできます.電気自動車 (EV) に広く使用されているため,高効率とパワーとトルク密度により,彼らは一般的にミキサー,グリナー,ポンプ,ファン,吹風機伝統的なインダクションモーターが使用されている工業用アプリケーションです.



内磁石を搭載した常磁石同期モーター: 最大エネルギー効率

内部磁石付き恒久磁石同期モーター (IPMSM) は,最大回転で最大トルクが発生しない牽引アプリケーションのための理想的なモーターです.このタイプのモーターは,高いダイナミクスと過負荷容量を必要とするアプリケーションで使用されます.IE4 と IE5 の範囲でファンやポンプを操作したい場合も完璧な選択です.高い購入コストは,通常,実行時間のエネルギー節約によって回収されます.適切な変数周波数ドライブで操作する条件で.



モーター搭載の変頻駆動装置は MTPA (最大アンペアトルク) をベースとした 統合制御戦略を使用しています最大のエネルギー効率であなたの恒久磁石同期モーターを操作することができます200%の過負荷,優れたスタートトルク,および拡張された速度制御範囲も,エンジンの定位を完全に利用できるようにします.費用の迅速な回収と最も効率的な制御プロセス.



常磁石同期モーター,外磁石付き,古典的なサーボアプリケーション用

常磁気同期モーターと外磁石 (SPMSM) は,例えば古典的なサーボアプリケーションでは,高い過負荷と高速加速が必要なときに理想的なモーターです.長い設計はまた,低質量慣性をもたらし,最適にインストールすることができますしかし,SPMSMと変頻ドライブで構成されるシステムの欠点は,高価なプラグ技術と高品質のエンコーダーがしばしば使用されるため,それに関連するコストです.



PMモーターの流量減弱/強化

高トルク直駆動 永久磁石モーター 低速 3

永久磁石モーターの流れは磁石によって生成される.流れ場は特定の経路をたどり,それを増やしたり,逆転させたりできる.フルックスフィールドを増加または強化すると,モーターは一時的にトルク生産を増やすことができます磁場が減るとトルク生産が制限されますが,バック-EMF電圧は減少します.低回電磁電圧は,電圧を解放し,より高い出力速度で動作するようにモーターをプッシュします両方の操作には,追加のモーター電流が必要である.モーターコントローラーによって提供されるd軸のモーター電流の方向が望ましい効果を決定する.



PMSM モーターの利点

わかった

高効率

これは,特に低速で本当です.永久磁石モーターは,ローターのフィールドを生成するためにローターの電流供給を必要としません.ローターの損失をほぼ完全に排除する感应モーターや抵抗モーターと比較すると,ステータに低電流を必要とし,より大きな電源因子を持ち,コントローラーの電流評価を小さくします.全体の駆動システムの効率を向上させる.



インダクションモーターよりも低速で高効率で運転すると,速度減速トランスミッションの必要性がなくなり,機械的な配置から複雑さを取り除く可能性があります.



常時トルク

このタイプのモーターは,一定のトルクを生成し,低速で完全なトルクを維持することができます.



サイズ

サイズが小さく,重量が軽く,コイルが少ないため,より高い電源密度が得られます.



費用対効果

ブラシがないので メンテナンスコストが下がります



最低温

PMSMでは,熱はステータスコイルで発生し,ブラシがなく,ローターで発生する熱は最小限で,モーターの冷却を容易にする.インダクションモーターよりも冷たいので信頼性と寿命が向上します.



スピード範囲

このタイプのモーターは,フィールド弱化を使用することで,幅広い速度範囲を有し,恒定トルク動作中に最大トルク/電流 (MTPA) 制御戦略を採用することができる.
