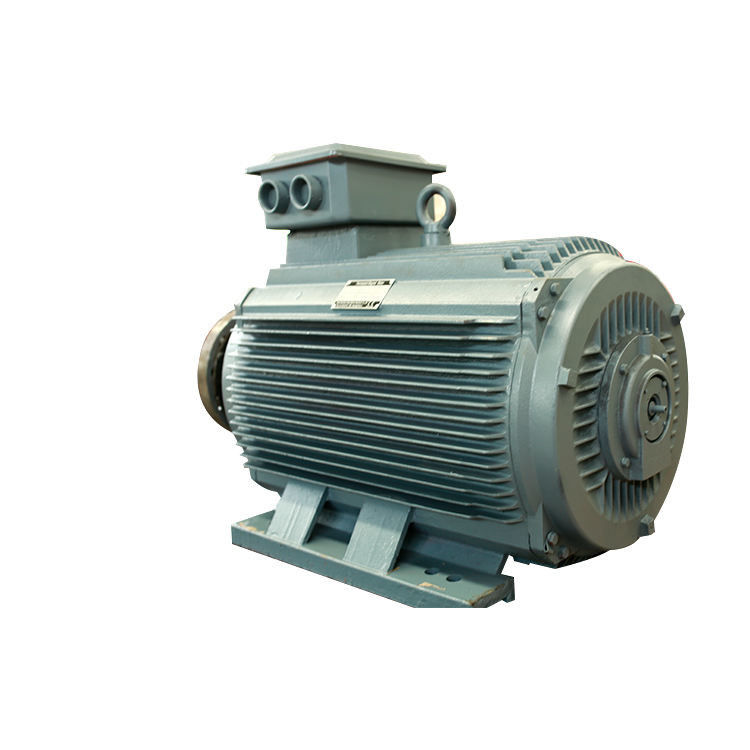

単純構造のネオジムの永久マグネットモーターPMM 5.5kw-3000kw

永久マグネットACモーターをなぜ選びなさいかか。

永久マグネットAC （PMAC）モーターは下記のものを含んでいる他のタイプのモーター上の複数の利点がある:

高性能:PMACモーターは不在が非常に能率的な原因回転子の銅の損失のそして損失を巻くことを減るである。それらは重要な省エネに終って97%までの効率を、達成してもいい。

高い発電密度:PMACモーターに平均がサイズおよび重量の単位ごとのより多くの力を作り出すことができる他のモーター タイプと比較される高い発電密度がある。これはそれらをスペースが限られている適用にとって理想的にさせる。

高いトルク密度:PMACモーターに平均がサイズおよび重量の単位ごとのより多くのトルクを作り出すことができる高いトルク密度がある。これはそれらを高いトルクが要求される適用にとって理想的にさせる。

減らされた維持:PMACモーターがブラシを備えていないので、より少ない維持を要求し、他のモーター タイプより長い寿命がある。

改善された制御:PMACモーターにそれらを精密な制御が要求される適用にとって理想的にさせる他のモーター タイプと比較されるよりよい速度およびトルク制御がある。

環境に優しい:PMACモーターは他のモーター タイプと比較されるより少ない無駄をリサイクルし、作り出して容易の希土類金属を使用するので他のモーター タイプより環境に優しい。

PMACモーターの全体的にみて、利点それらに電気自動車、産業機械および再生可能エネルギーシステムを含む広い応用範囲のための優秀な選択を、するため。


永久マグネットAC （PMAC）モーターは広い応用範囲をを含む備えている:

産業機械:PMACモーターはポンプ、圧縮機、ファンおよび工作機械のようないろいろ産業機械の塗布で、使用される。それらは高性能、高い発電密度およびそれらをこれらの適用にとって理想的にさせる精密な制御を提供する。

ロボット工学:PMACモーターは高いトルク密度、精密な制御および高性能を提供するロボット工学およびオートメーションの適用で使用される。それらはロボティック腕、グリッパーおよび他の動作制御システムで頻繁に使用される。

HVACシステム:PMACモーターは暖房、換気および高性能、精密な制御および低雑音のレベルを提供する空気調節（HVAC）システムで使用される。それらはこれらのシステムのファンそしてポンプで頻繁に使用される。

再生可能エネルギーシステム:PMACモーターは再生可能エネルギーシステムで、風力および高性能、高い発電密度および精密な制御を提供する太陽追跡者のような使用される。それらはこれらのシステムの発電機そして能力別クラス編成制度で頻繁に使用される。

医療機器:PMACモーターは医療機器で、高いトルク密度、精密な制御および低雑音のレベルを提供するMRI機械のような使用される。それらはこれらの機械の可動部分を運転するモーターで頻繁に使用される。

永久マグネット同期電動機の働くこと:

永久マグネット同期電動機の働きは慣習的なモーターと比較されたとき非常に簡単、速く、有効である。PMSMの働きは固定子の回転磁界および回転子の一定した磁界によって決まる。回転子として永久的な磁石が一定した磁束を作成し、同期速度で作動し、締まるのに使用されている。これらのタイプのモーターはブラシレスDCモーターに類似している。

phasorのグループは固定子の巻上げを互いに結合することによって形作られる。これらのphasorのグループは星、デルタおよび二重および単一フェーズのような異なった関係を形作るために一緒に加わられる。調和的な電圧を減らすためには、巻上げは互いにやがて傷ついているべきである。

3-phase AC供給は固定子に与えられるとき、回転磁界を作成し、一定した磁界は回転子の永久マグネットが引き起こされた原因である。この回転子は同期速度の同時性で作動する。PMSMの全働きは負荷無しで固定子と回転子間の空隙によって決まる。

空隙が大きければ、モーターの風損の損失は減る。永久マグネットによって作成される分野の棒は顕著である。永久マグネット同期電動機はモーターを自己始めていない。従って、固定子の可変的な頻度を電子的に制御することは必要である。

EMFおよびトルクの同等化
同期機では、平均EMFは段階ごとに呼ばれる原動力と引き起こす同期電動機のEMFを、1回転あたり各コンダクターで切られた変化であるPϕ Weber引き起こした
それから1回転を完了するためにかけられる時間は60/N秒である

平均EMFはコンダクターごとに使用によって計算することができる引き起こした

（PϕN/60） X Zph = （PϕN/60） X 2Tph

Tph = Zph/2一方、

従って、段階ごとの平均EMFはある、

= 4つのxのϕ x Tph X PN/120 = 4ϕfTph
Tph =いいえ一方。回転の段階ごとのシリーズで接続される

ϕ = Weberの変化/棒

P=いいえ。棒の

HzのF=の頻度

Zph=いいえ。コンダクターの段階ごとのシリーズで接続される。= Zph/3

EMFの同等化は固定子のコイルそしてコンダクターによって決まる。このモーターのために、配分の要因Kdおよびピッチの要因Kpはまた考慮される。

それ故に、E = 4つのxのϕ x f X TphのxKd x Kp

永久マグネット同期電動機のトルクの同等化はように与えられる、

T = （3 x Eph X Iph Xのsinβの）/ωm

IPM （内部の永久マグネット）モーターの構造

慣習的なSPM （表面の永久マグネット）モーターは永久マグネットが回転子の表面に付す構造を備えている。それは磁石からの磁気トルクだけを使用する。一方では、IPMモーターは磁気トルクに加えて磁気抵抗によって回転子自体で永久マグネットを埋め込むことによって不本意を使用する。

SPM対IPMモーター回転子の構造

IPM （内部の永久マグネット）モーターは特色になる

高いトルクおよび高性能
高いトルクおよび高出力は磁気トルクに加えて不本意のトルクの使用によって達成される。

省エネ操作
それは30%まで慣習的なSPMモーターと比較されるより少ない力消費する。

高速回転
それはベクトル制御を使用して2つのタイプのトルクの制御による高速モーター回転に答えることができる。

安全
永久マグネット以来、機械安全同様に改良されるSPMでとは違って、磁石取り外さない遠心力が原因で埋め込まれる。

ベクトル制御の特徴

慣習的なシステム（120程度の伝導システム）にモーターで方形波として印象づけられる流れがある間、ベクトル制御は回転子の位置（磁石の角度）の方の正弦波に回る、従ってモーター流れを制御することは可能になる電圧に印象づける。

永久的な磁気同期電動機に次の特徴がある:

1. 評価される効率は2%から5%の非常により正常な非同期モーターである;

2. 効率は負荷の増加と急速に上がる。25%から120%のそれの範囲内のロード変更が高性能を維持する時。高性能の動作範囲は通常の非同期モーターのそれより大いに高い。ライト負荷、可変的負荷、および満載はすべて重要な省エネの効果をもたらす;

3. 力率0.95まで以上に、必要な反応補償無し;

4. 力率は非常に改善される。非同期モーターによって比較されて、連続した流れは10%以上減る。動作電流およびシステム損失の減少が原因で、約1%の省エネの効果を達成することができる。

5. 低温上昇、高い発電密度:20K低いより三相非同期モーター温度の上昇は、設計温度の上昇同じで、多くを救うより小さい容積に有効な材料作ることができる;

6. 高い開始のトルクおよび高い積み過ぎ容量:条件に従って、それは高い開始のトルク（3-5回）および高い積み過ぎ容量と設計することができる;

7. 動的応答でよい非同期モーターのそれよりよくするために可変的な頻度速度制御システムは使用され。

8. 設置次元は広く利用された非同期モーターと現在同じであり設計および選択は非常に便利である。

9. 力率の増加が原因で、変圧器の電源容量を改善する、非常に減りまたシステム ケーブル（新しいプロジェクト）のコストを非常に削減できる電源システム変圧器の視覚力は;

10. 新しいプロジェクトが造られるとき、すべてのドライブは永久的な磁気同期電動機を使用する、プロジェクトの投資は非同期モーターの使用と基本的に同じであり、プロジェクトが操作に入った後プロジェクトは省エネの利点を得続けることができる;

一般的な産業部門では、低電圧の（380/660/1140V）高性能の非同期モーターの取り替えは、システム5%から30%エネルギーを節約し、高圧（6kV/10kV）高性能の非同期モーター、システムは2% to10%を救う。
