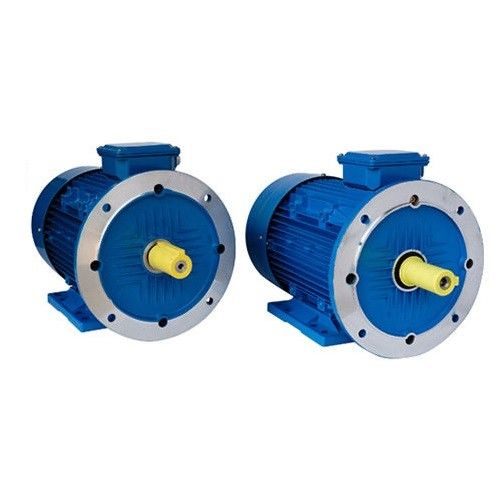

50hz 380Vブラシレス永久マグネットモーターIE5等級の希土類NdFeBの文書

プロダクト細部

起源の場所: 中国

ブランド名: ENNENG

証明: CE,UL

モデル番号: PMM

支払及び船積みの言葉

最小注文数量: 1セット

価格: USD 500-5000/set

パッケージの詳細: 耐航性のあるパッキング

受渡し時間: 15-120日

支払条件: L/C、T/T

供給の能力: 20000セット/年

最もよい価格を得なさい
ハイライト:

50hzブラシレス永久マグネットモーター

,

380Vブラシレス永久マグネットモーター

,

永久マグネットブラシレス モーターIE4

名前:
IE5永久マグネットモーター
現在:
AC
材料:
希土類NdFeB
出力領域:
5.5-3000kw
仕事モード:
S1
冷却:
の液体の自然な冷却冷却空冷
ポーランド人:
2、4、6、8、10、等。
保護等級:
IP23、IP54、IP55、IP68
力:
5-3000kw
効率の等級:
IE4、IE5
名前:
IE5永久マグネットモーター
現在:
AC
材料:
希土類NdFeB
出力領域:
5.5-3000kw
仕事モード:
S1
冷却:
の液体の自然な冷却冷却空冷
ポーランド人:
2、4、6、8、10、等。
保護等級:
IP23、IP54、IP55、IP68
力:
5-3000kw
効率の等級:
IE4、IE5
50hz 380Vブラシレス永久マグネットモーターIE5等級の希土類NdFeBの文書

IE5等級50hz 380vの希土類NdFeBのブラシレス永久マグネットモーター

エネルギー効率の標準
GB30253-1等級に従いなさい
仕事モード
S1
高度
1000mの下
環境の温度
-15~+40℃
設置次元
IECの標準に従いなさい
制御モード
可変的な頻度ベクトル制御
出力領域
5.5 〜 3000kw
タイプを取付けなさい
IMB3 IMB5 IMB35
冷却の方法
IC411かIC416
評価される効率
50,75,125,150Hz (条件によってカスタマイズされる)
絶縁材のクラス
F (H)
オプション部分
エンコーダー、螺線形の変圧器、PTC、PT100
保護等級
IP54 (カスタマイズ可能なIP23)
タイプをワイヤーで縛ること
ジャンクション・ボックス(航空プラグは条件によってカスタマイズすることができる)
取付け
IMB3 IMB5 IMB35
評価される電圧
380V±10%、660V±10%

必須の環境
1000mの高度の下
温度-15の〜 45°C
90%の下の相対湿度



永久マグネット同期電動機は何であるか。



PMモーターは埋め込まれるか、またはモーターの回転子の表面に付す磁石を使用するACモーターである。連結によって磁石が固定子分野が誘導電動機と同様に回転子に1つを、発生させるように要求するかわりに一定したモーター変化を発生させるのに使用されている。ライン開始PM (LSPM)モーターとして知られている第4モーターは両方のモーターの特徴を織込んでいる。LSPMモーターはトルクおよび効率を最大にするために回転子およびリスおりモーターの回転子棒内のPMモーターの磁石を織込んでいる。

詳しい映像
50hz 380Vブラシレス永久マグネットモーターIE5等級の希土類NdFeBの文書 0
PMモーター構造

PMモーター構造は2つの部門に分けることができる:内部および表面。各部門に部門のサブセットがある。表面PMモーターは回転子の表面に設計の強さを高める磁石か差込みを備えることができる。内部の永久マグネットモーター位置および設計は広く変わることができる。IPMモーターの磁石は中心に近い方に来ると同時に差込み大きいブロックとしてまたはぐらつくである場合もある。もう一つの方法はそれらをスポーク パターンで埋め込んでもらうことである。

バックemf波形
50hz 380Vブラシレス永久マグネットモーターIE5等級の希土類NdFeBの文書 1

emfは逆起電力のために短いもどって来るが、別名反起電力である。逆起電力は固定子の巻上げと回転子の磁界間に相対運動があるとき電動機に起こる電圧である。回転子の幾何学的な特性はバックemf波形の形を定める。これらの波形は正弦、台形、三角、または中間何かのどちらである場合もある。



誘導およびPM機械は両方バックemf波形を発生させる。誘導機では、バックemf波形は残りの回転子分野が固定子分野の欠乏のためにゆっくり腐るように腐る。但し、PM機械と、回転子は自身の磁界を発生させる。従って、電圧は固定子の巻上げで回転子が動きにある時はいつでも引き起こすことができる。バックemf電圧は速度と直線に上がり、最高の規定回転数の決定の重大な要因である。

50hz 380Vブラシレス永久マグネットモーターIE5等級の希土類NdFeBの文書 2

PMモーターは2つの主要な部門に分けることができる:表面の永久マグネットモーター(SPM)および内部の永久マグネットモーター(IPM)。どちらのモーター設計タイプも回転子棒を含んでいない。タイプは両方ともに添付される永久的な磁石か回転子の内部によって磁束を発生させる。

SPMモーターは回転子の表面の外面に添付される磁石を備えている。このような理由で機械土台は、機械強さIPMモーターのそれより弱い。弱められた機械強さはモーターの最高の安全な機械速度を限る。さらに、これらのモーターは非常に限られた磁気saliency (Ldの≈ Lq)を表わす。インダクタンス価値は回転子ターミナルで回転子の位置にもかかわらず一貫している測定した。近い単一性のsaliencyの比率のためにトルクを作り出すために、SPMモーター設計は磁気トルクの部品に、完全に、かなり頼る。

IPMモーターに回転子自体に埋め込まれる永久マグネットがある。SPMの同等とは違って、永久的な磁石の位置はIPMモーターを高速で作動のために非常に機械的に健全、適したようにする。これらのモーターはまた比較的高い磁気saliencyの比率によって定義される(Lq > Ld)。磁気saliencyが原因で、IPMモーターにモーターの磁気および不本意のトルクの部品の利用によってトルクを発生させる機能がある。

クローズド・ループ操作対自己感知

ドライブ技術の最近の前進は」自己検出し、モーター磁石の位置を追跡するために標準的なACを運転する「可能にする。クローズド・ループ システムは普通性能を最大限に活用するのにz脈拍チャネルを使用する。ある特定のルーチンによって、ドライブはA/Bチャネルを追跡し、zチャネルとの間違いを修正によってモーター磁石の厳密な位置を知っている。磁石の厳密な位置を知っていることは最適効率に終って最適トルクの生産を可能にする。

どんな適用がPMSMモーターを使用するか。

PMSMモーターを使用する企業は冶金、陶磁器、ゴム製を、石油、織物、および多くの他を含んでいる。PMSMモーターは一定した電圧および頻度、また可変的な速度ドライブ(VSD)塗布の供給から同期速度で作動するように設計することができる。高性能および力およびトルク密度による電気自動車(EVs)で広く利用されたそれらは一般にミキサーのような高いトルクの適用の優秀な選択、粉砕機、ポンプ、ファン、送風機、コンベヤーおよび伝統的に誘導電動機がある産業適用である。



内部磁石が付いている永久マグネット同期電動機:最高のエネルギー効率

内部磁石(IPMSM)が付いている永久マグネット同期電動機は最高のトルクが速度最高で起こらない牽引の塗布のための理想的なモーターである。このタイプのモーターは高い原動力および積み過ぎ容量を要求する適用で使用される。そしてそれはまたIE4およびIE5範囲のファンかポンプを作動させたいと思えば完全な選択である。高い購入原価は通常ランタイムにわたる省エネによって右の可変的な頻度ドライブとのそれを作動させれば、取り戻される。



私達のモーター取付けられた可変的な頻度ドライブはMTPA (1アンペアあたり最高のトルク)に基づいて総合制御戦略を使用する。これは最高のエネルギー効率のあなたの永久マグネット同期電動機を作動させることを可能にする。200%の積み過ぎ、優秀な開始のトルクおよび延長速度制御の範囲はまた十分にモーター評価を開発することを可能にする。費用および最も有効な制御プロセスの速い回復のため。



古典的なサーボ適用のための外的な磁石が付いている永久マグネット同期電動機

外的な磁石(SPMSM)が付いている永久マグネット同期電動機は高い積み過ぎおよび急速な加速を必要とするとき古典的なサーボ適用の理想的なモーター、例えばである。細長い設計はまた低質量の慣性で起因し、最上に取付けることができる。但し、SPMSMおよび可変的な頻度ドライブから成っているシステムの1つの不利な点は高いプラグの技術としてそれと、関連付けられる費用であり、良質のエンコーダーは頻繁に使用される。



/激化PMモーターの弱まることを溶かしなさい

50hz 380Vブラシレス永久マグネットモーターIE5等級の希土類NdFeBの文書 3

永久マグネットモーターの変化は磁石によって発生する。変化分野は後押しされるか、または反対することができるある特定の道に続く。変化分野を後押しするか、または激化させることはモーターが一時的にトルクの生産を高めるようにする。変化分野に反対することはモーターの既存の磁石分野を否定する。減らされた磁石分野はトルクの生産を限るが、バックemf電圧を減らす。減らされたバックemf電圧は高出力の速度で作動するためにモーターを押すように電圧を自由に使えるようにする。両タイプの操作は付加的なモーター流れを要求する。d軸線を渡って、モーター コントローラーによって現在の、モーターの方向は望ましい効果を定める。



PMSMモーターの利点

高性能

これは低速で特に本当である。従って永久マグネットモーターは現在回転子分野を発生させるために回転子に供給されるように要求し回転子の損失をほとんど完全に除去する。誘導または不本意モーターと比較されたときそれはまた固定子のより低い流れを要求し、コントローラーのより小さい現在の評価をもたらす、および全面的なドライブ効率を高めるより大きい力率がある。



誘導電動機より高性能で低速を運転することは機械整理から複雑さを取る減速伝達の条件を削除するかもしれない。



一定したトルク

このタイプのモーターは一定したトルクを発生させ、低い速度で完全なトルクを維持できる。



サイズ

小型、より軽い重量およびより少ないコイルは高い発電密度を提供する。



費用効果が大きい

ブラシの不在と、減らされた維持費がある。



最低熱

PMSMで熱はステータ・コイルで発生し、モーターの冷却を促進する回転子で発生するブラシおよび最低熱だけない。それらが誘導電動機より涼しい動かすので、モーターの信頼性および寿命は増加する。



速度範囲

このタイプのモーターは弱まる分野の使用を用いる広い速度範囲があり、一定したトルク操作の間に最高のトルク/現在の(MTPA)制御作戦を採用できる。
