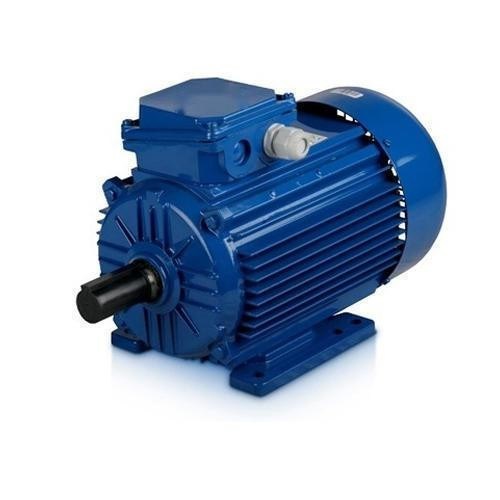

ディレクト・ドライブの三相永久マグネットGearless同期電動機

作業原理

常磁気同期モーターの動作原理は同期モーターに類似する.同期速度で電動力を発生させる回転磁場に依存する.3相供給を与えることによって電気を供給されるとき空気の隙間の間に回転する磁場が作られます

このモーターは自動起動モーターではないので,このモーターは,自動起動モーターではないので,このモーターは,自動起動モーターではありません.変頻電源を供給する必要がある.

なぜ永久磁石のACモーターを選んだのか?

恒磁交流 (PMAC) モーターは,他のタイプのモーターに比べていくつかの利点があります.

高効率: PMACモーターは,ローターの銅損失がないこととローリング損失が減少したため,高効率です.彼らは97%まで効率を達成することができます.エネルギー削減を大幅に.

高電力密度:PMACモーターは他のモータータイプと比較してより高い電力密度を有しており,これはサイズと重量単位あたりより多くの電力を生産できることを意味します.空間が限られているアプリケーションに最適です.

高トルク密度:PMACモーターは高いトルク密度を有し,これはサイズと重量の単位あたりより多くのトルクを生成できることを意味します.これは高いトルクを必要とするアプリケーションに理想的です..

メンテナンスが短く,PMACモーターにはブラシがないため,メンテナンスが少なく,他のモーターよりも寿命が長い.

改善された制御:PMACモーターは,他のモータータイプと比較してよりよい速度とトルク制御を有し,正確な制御を必要とするアプリケーションに理想的です.

環境に優しい: PMACモーターは,稀土金属を使用しているため,他のタイプのモーターよりも環境に優しい.他のモータータイプと比較して,リサイクルが簡単で廃棄物が少ない.

総じて,PMACモーターの利点は,電気自動車,工業機械,再生可能エネルギーシステムを含む幅広い用途に優れた選択となっています.

SPM と IPM

PMモーターは,表面永久磁石モーター (SPM) と内部永久磁石モーター (IPM) の2つの主要カテゴリーに分けることができる.両方のモーター設計タイプにはローターバーが含まれていない.両タイプとも,ローターに固定された永久磁石またはローターの内部に固定された永久磁石によって磁気フルースを生成する.

SPMモーターには,ローターの表面の外側に磁石が固定されている.この機械的なマウントのために,それらの機械的な強さはIPMモーターよりも弱い.弱体化した機械的強さは,モーターの最大安全機械的な速度を制限します.さらに,これらのモーターは非常に限られた磁気突起 (Ld ≈ Lq) を示しています.

ローターの端で測定されたインダクタンス値は,ローターの位置に関係なく一貫している.ほぼ単位の突出率のために,SPMモーター設計は,完全にでないとしても,磁気トルクコンポーネントでトルクを生成する.

IPMモーターは,ローター自体に固定磁石を組み込みます. SPMモーターとは異なり,永久磁石の位置は,IPMモーターを機械的に非常に健全にします.非常に高速で動作するのに適しているこれらのモーターは,比較的高い磁気突出率 (Lq > Ld) によって定義されています.IPMモーターは,モーターの磁気と反動モーターの両方のコンポーネントを利用してトルクを生成する能力を有する..

永久磁石モーターの開発展望

永磁モーターの未来は 期待されるようで エネルギー効率の向上や再生可能エネルギーの普及 産業自動化への需要が増加しているからです継続的な研究開発の努力によって恒久磁石モーターは,より高効率,より高い電源密度,より高い信頼性を提供し,進化を続けると予想されています.持続可能で技術的に先進的な未来を形作る上で決定的な役割を果たします.
