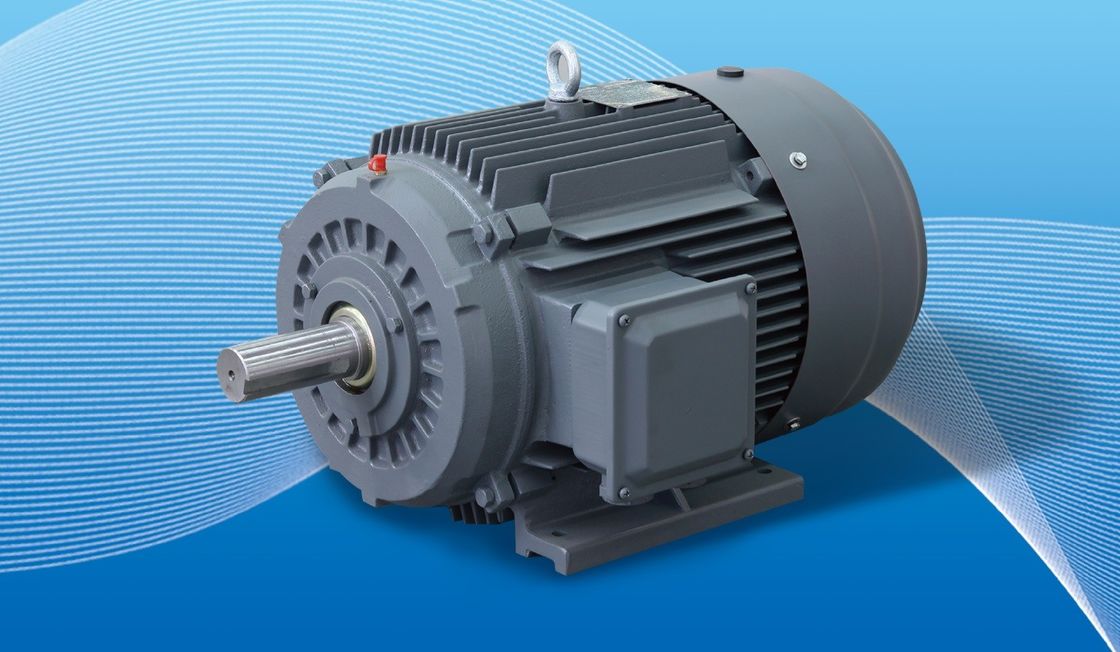

ブラッシュレスギアレス PMSM PMM 永久磁石同期モーター

PMACMの特徴は,回転器内の永久磁石が,回転磁場 (RMF) によって作用し,回転運動に反発する.これは他のローターからの偏差ですローターのホイスで磁力を誘導または生成しなければならない場合,より多くの電流を必要とします.これはPMACMが一般的に誘導モーターよりも効率が良いことを意味します.ローターの磁場が恒久的であり,発電に電源を必要としないためこれはまた,これらのモーターによって生成されるトルクを平滑させる制御システムである変頻駆動 (VFDまたはPM駆動) が動作することを要求することを意味します.ローターの回転の特定の段階でステータルの巻き方に電流をオンとオフに切り替えることでPMドライブは,同時にトルクと電流を制御し,このデータを用いてローターの位置,したがって軸の出力速度を計算します.その回転速度がRMFの速度と一致するのでこれらの機械は比較的新しいもので,まだ最適化されているため,どのPMACMの特定の操作も,今のところ,本質的に各設計にユニークです.

なぜ永久磁石ACモーターを選んだのか?

恒磁交流 (PMAC) モーターは,他のタイプのモーターに比べていくつかの利点があります.

高効率: PMACモーターは,ローターの銅損失がないこととローリング損失を減らすことで高効率です.彼らは97%まで効率を達成することができます.エネルギー削減を大幅に.

高電力密度:PMACモーターは他のモータータイプと比較してより高い電力密度を有しており,これはサイズと重量単位あたりより多くの電力を生成できることを意味します.空間が限られているアプリケーションに最適です.

高トルク密度:PMACモーターは高いトルク密度を有し,これはサイズと重量単位あたりより多くのトルクを生成できることを意味します.これは高いトルクを必要とするアプリケーションに理想的です..

メンテナンスが短く,PMACモーターにはブラシがないため,メンテナンスが少なく,他のモーターよりも寿命が長い.

改善された制御:PMACモーターは,他のモータータイプと比較してよりよい速度とトルク制御を有し,正確な制御を必要とするアプリケーションに理想的です.

環境に優しい: PMACモーターは,稀土金属を使用しているため,他のタイプのモーターよりも環境に優しい.他のモータータイプと比較して,リサイクルが簡単で廃棄物が少ない.

総じて,PMACモーターの利点は,電気自動車,工業機械,再生可能エネルギーシステムを含む幅広い用途に優れた選択となっています.

SPM と IPM

PMモーターは,表面永久磁石モーター (SPM) と内部永久磁石モーター (IPM) の2つの主要カテゴリーに分けることができる.両方のモーター設計タイプにはローターバーが含まれていない.両タイプとも,ローターに固定された永久磁石またはローターの内部に固定された永久磁石によって磁気フルースを生成する.

SPMモーターには,ローターの表面の外側に磁石が固定されている.この機械的なマウントのために,それらの機械的な強さはIPMモーターよりも弱い.弱体化した機械的強さは,モーターの最大安全機械的な速度を制限します.さらに,これらのモーターは非常に限られた磁気突起 (Ld ≈ Lq) を示しています.

ローターの端で測定されたインダクタンス値は,ローターの位置に関係なく一貫している.ほぼ単位の突出率のために,SPMモーター設計は,完全にではないとしても,磁気トルクコンポーネントでトルクを生成する.

IPMモーターは,ローター自体に固定磁石を組み込みます. SPMモーターとは異なり,永久磁石の位置は,IPMモーターを機械的に非常に健全にします.非常に高速で動作するのに適しているこれらのモーターは,比較的高い磁気突出率 (Lq > Ld) によって定義されています.IPMモーターは,モーターの磁気と反動モーターの両方のコンポーネントを利用してトルクを生成する能力を有する..

自動検出と閉ループ操作

最近の駆動技術の進歩により,標準ACドライブは"自己検出"し,モーター磁石の位置を追跡することができます. 閉ループシステムは,通常,性能を最適化するためにzパルスチャネルを使用します.特定の習慣を通してA/Bチャネルを追跡し,zチャネルのエラーを修正することで,モーター磁石の正確な位置がわかります.磁石の正確な位置を知ることで,最適な効率を導く最適なトルク生産が可能になります..

PMモーターの流量減弱/強化

永久磁石モーターの流れは磁石によって生成される.流れ場は特定の経路をたどり,それを増やしたり,逆転させたりできる.フルックスフィールドを増加または強化すると,モーターは一時的にトルク生産を増やすことができます磁場が減るとトルク生産が制限されますが,バック-EMF電圧は減少します.低回電磁電圧は,電圧を解放し,より高い出力速度で動作するようにモーターをプッシュします両方の操作には,追加のモーター電流が必要である.モーターコントローラーによって提供されるd軸のモーター電流の方向が望ましい効果を決定する.

常磁気同期モーターは以下の特徴を有する.

1定数効率は通常の非同期モーターより2%~5%高い.

2負荷が増加するにつれて効率は急速に上昇します.負荷が25%から120%の範囲内で変化すると,高い効率を維持します.高効率の動作範囲は,通常の非同期モーターよりもはるかに高い. 軽荷重,変圧荷重,全荷重は,すべてエネルギー節約に重要な効果を持っています.

3功率因子 0.95 以上で,反応補償は必要ありません.

4動力因子は大きく改善されています.アシンクロンモーターと比較して,走行電流は10%以上削減されています.約1%の省エネ効果が得られる.

5低温上昇,高電力密度: 3相アシンクロンモーター温度上昇より20K低い,設計温度上昇は同じであり,より小さな体積にすることができます.より効率的な材料を節約する;

6要求に応じて,高いスタートトルク (3-5倍) と高いオーバーロード容量で設計することができます.

7動的反応が優れ,非同期モーターよりも優れている.

8設置寸法は,現在広く使用されている非同期モーターと同じであり,設計と選択は非常に便利です.

9電力系トランスフォーマーの視覚力は,電源系トランスフォーマーの電源供給能力を向上させるために,電源系トランスフォーマーの視覚力が大幅に減少します.また,システムケーブルのコストも大幅に削減できます (新しいプロジェクト).
