プロダクト細部
起源の場所: 中国
ブランド名: ENNENG
証明: CE,UL
モデル番号: PMM
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 500-5000/set
パッケージの詳細: 海上用梱包
受渡し時間: 15-120日
支払条件: L/C,T/T
供給の能力: 20000セット/年
名前: |

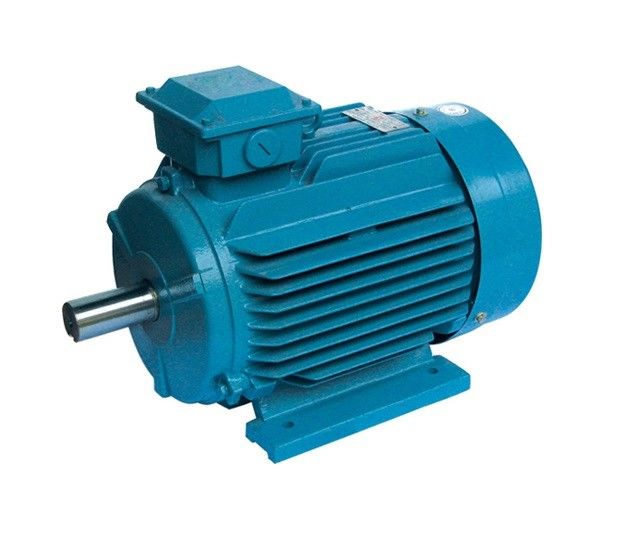

産業用 常磁気同期電動モーター メーカー |
流動: |
AC |
材料: |
稀土のNdFeB |
設置: |
IMB3 IMB5 IMB35 |
段階: |
3 段階 |
ポーランド人: |
2,4,6,8,10 |
パワーの範囲: |
5.5-3000kw |
電圧: |
380v,660v,1140v,3300v,6kv,10kv |
フレームサイズ: |
H112からH450まで |
制御モード: |
インバーターオープンループベクトル制御 |
名前: |
産業用 常磁気同期電動モーター メーカー |
流動: |
AC |
材料: |
稀土のNdFeB |
設置: |
IMB3 IMB5 IMB35 |
段階: |
3 段階 |
ポーランド人: |
2,4,6,8,10 |
パワーの範囲: |
5.5-3000kw |
電圧: |
380v,660v,1140v,3300v,6kv,10kv |
フレームサイズ: |
H112からH450まで |
制御モード: |
インバーターオープンループベクトル制御 |
製品パラメータ:
| モデル | 定数電源 (KW) | 定数電圧 (V) | 定数電流 (A) | 定数速度 (r/min) | 効率 (%) | パワーファクター | 定数周波数 (Hz) | サービス要素 |
| TYC7.5-3000-Z132S6 | 7.5 | 380 | 12.8 | 3000 | 93.0 | 0.96 | 150 | 1.2 |
| TYC11-3000-Z132S6 | 11 | 18.5 | 94.0 | |||||
| TYC15-3000-Z132S6 | 15 | 25.2 | 94.3 | |||||
| TYC18.5-3000-Z160M6 | 18.5 | 31.0 | 94.4 | |||||
| TYC22-3000-Z160M6 | 22 | 36.8 | 94.6 | |||||
| TYC30-3000-Z160L6 | 30 | 50.0 | 95.0 | |||||
| TYC37-3000-Z160L6 | 37 | 61.3 | 95.5 | |||||
| TYC45-3000-Z180M8 | 45 | 74.5 | 95.6 | 200 | ||||
| TYC55-3000-Z180M8 | 55 | 90.9 | 95.8 | |||||
| TYC75-3000-Z225M8 | 75 | 123 | 96.2 | |||||
| TYC90-3000-Z225M8 | 90 | 148 | 96.5 | |||||
| TYC110-3000-Z225L8 | 110 | 180 | 96.8 | |||||
| TYC132-3000-Z225L8 | 132 | 215 | 97.0 | |||||
| TYC160-3000-Z225L8 | 160 | 261 | 97.0 | |||||
| TYC185-3000-Z250M8 | 185 | 301 | 97.0 | |||||
| TYC-200-3000-Z250M8 | 200 | 326 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 220 | 359 | 97.0 | |||||
| TYC-200-3000-Z250L8 | 250 | 408 | 97.0 |
| フレームサイズ | 132 | 160 | 180 | 200 | 225 | 250M/L | 280M/L | ||||
| メカニカルプロパティ | |||||||||||
| フレーム/エンド・シールド /ターミナルボックス |
材料 | 鋳鉄 | |||||||||
| マウント | B3/B35 | ||||||||||
| IPグレード | IP23 | ||||||||||
| 冷却方法 | IC01(ODP) | ||||||||||
| 地球 | ワイヤリングカバーとマシンベースの内部 | ||||||||||
| ローヤリング | 塵カバー/クリアランス | ZZ/C3 | /C3 | ||||||||
| ローヤリング固定 | DE 修正,NDE 波のスプリング洗浄機 | ||||||||||
| DE 修正 ローヤリング |
3000回転/分 | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6318 | 6314/6318 | |||
| 1500回転/分 | 6308 | 6309 | 6312 | 6312 | 6313 | 6318/6318 | 6318/6318 | ||||
| NDE 修正 ローヤリング |
3000回転/分 | 6308 | 6309 | 6312 | 6312 | 6313 | 6314/6316 | 6314/6316 | |||
| 1500回転/分 | 6308 | 6309 | 6312 | 6312 | 6313 | 6316/6316 | 6316/6316 | ||||
潤滑剤 |
材料 | ESSO UNIREX N2 | |||||||||
| オイルパイプ | / | 末端シールドの油付け装置 | パイプ | ||||||||
| プラグ | 輸送および保管のためのゴムブラインドカバー | ||||||||||
| シャフト | 材料 | 鋼45# | |||||||||
| B型 | |||||||||||
| 振動制限 (mm/s) |
1.6 | 2.2 | |||||||||
| バランス | 1/2キー G2.5グレード | ||||||||||
名前プレート |
材料 |
アルミ合金 | |||||||||
| 電気性能 | |||||||||||
| 電圧 | 380/400V (または440/460V) 3つの端子 | ||||||||||
巻き込み |
材料 | 高純度銅 | |||||||||
| 浸し 方法 |
VPIと乾燥 | ||||||||||
断熱グレード |
155(F について) | ||||||||||
| サービス要素 | 1.0/1.2/1.3 | ||||||||||
| ステータルとローター ラミネーション |
シリコン鋼 | ||||||||||
| 永久磁石 | NdFeB | ||||||||||
製品説明:
TYCシリーズの超超高効率の稀土永久磁石同期モーターは,IE4の効率基準を超えた当社の開発した圧縮機のための最新の特殊モーターです.高性能の稀土永久磁石材料と周波数変換技術を採用,エンコーダーベクトル制御なしで動作し,磁気鋼構造を有する. 高い効率,信頼性の高い動作,良好なインストール互換性の利点があります.
| B3/B35サイズ | ユニバーサルサイズ | ||||||||||||||
| フレームサイズ | A について | AA | AB | B について | BB | HA | H | K | C について | AC | AD | BS | KK | L について | |
| 3000回転/分 | 1500回転/分 | ||||||||||||||
| 132S | 216 | 63 | 270 | 140 | 190 | 20 | 132 | 12 | 89 | 275 | 213 | 0 | M33 | 508 | |
| 132M | 178 | 230 | 546 | ||||||||||||
| 160M | 254 | 73 | 320 | 210 | 274 | 20 | 160 | 15 | 108 | 330 | 260 | 65 | M33 | 659 | |
| 160L | 254 | 318 | 87 | 714 | |||||||||||
| 180M | 279 | 73 | 355 | 241 | 315 | 22 | 180 | 15 | 121 | 380 | 280 | 67 | M48 | 738 | |
| 180L | 279 | 355 | 86 | 778 | |||||||||||
| 200L | 318 | 73 | 395 | 305 | 375 | 25 | 200 | 19 | 133 | 400 | 305 | 86 | M48 | 820 | |
| 225S | 356 | 83 | 435 | 286 | 375 | 28 | 225 | 19 | 149 | 470 | 335 | 87 | M48 | 820 | |
| 225M | 311 | 400 | 100 | 845 | |||||||||||
| 280S | 457 | 93 | 550 | 368 | 490 | 35 | 280 | 24 | 190 | 547 | 400 | 158 | M64 | 985 | |
| 280M | 419 | 540 | 184 | 1035 | |||||||||||
| 315S | 508 | 120 | 635 | 406 | 575 | 45 | 315 | 28 | 216 | 645 | 530 | 162 | M75 | 1185 | 1215 |
| 315M | 457 | 685 | 188 | 1295 | 1325 | ||||||||||
| ユニバーサルサイズ (軸伸) | B35/B5/V1サイズ | ||||||||||||||||
| フレームサイズ | D | E/DE | F について | G | GD | N | M について | P | S | T | R | LA | |||||
| 3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
3000 rpm |
1500 rpm |
||||||||
| 132S | 38k6 | 80/70 | 10 | 33 | 8 | 230j6 | 265 | 300 | 15 | 4 | 0 | 14 | |||||
| 132M | |||||||||||||||||
| 160M | 42k6 | 110/80 | 12 | 37 | 8 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 160L | |||||||||||||||||
| 180M | 48k6 | 110/80 | 14 | 42.5 | 9 | 250j6 | 300 | 350 | 19 | 5 | 0 | 15 | |||||
| 180L | |||||||||||||||||
| 200L | 55m6 | 110/80 | 16 | 49 | 10 | 300j6 | 350 | 400 | 19 | 5 | 0 | 17 | |||||
| 225S | 60m6 | 140/100 | 16 | 18 | 49 | 53 | 10 | 11 | 350j6 | 400 | 450 | 19 | 5 | 0 | 20 | ||
| 225M | |||||||||||||||||
| 280S | 65m6 | 75m6 | 140/100 | 18 | 20 | 58 | 67.5 | 11 | 12 | 450j6 | 500 | 550 | 19 | 5 | 0 | 22 | |
| 280M | |||||||||||||||||
| 315S | 65m6 | 80m6 | 140/100 | 170/140 | 18 | 22 | 58 | 71 | 11 | 14 | 550 | 600 | 660 | 24 | 6 | 0 | 25 |
| 315M | |||||||||||||||||
永久磁石モーターの原理:
永久磁石モーター (永久磁石モーター) は,永久磁石を使用してモーターの回転のために磁場を生成する装置である.ステータとローターで構成される.ステータ上のコイルは,回転する磁場を生成するために電流で電気を供給されますローター上の永久磁石は 回転する磁場に引き寄せられ それをフォローします ステータスコイル内の電流の方向を絶えず変化させることでローターで連続的な回転運動が生成できる永久磁石モーターは高効率,高電源密度,および高速応答で特徴付けられています.
