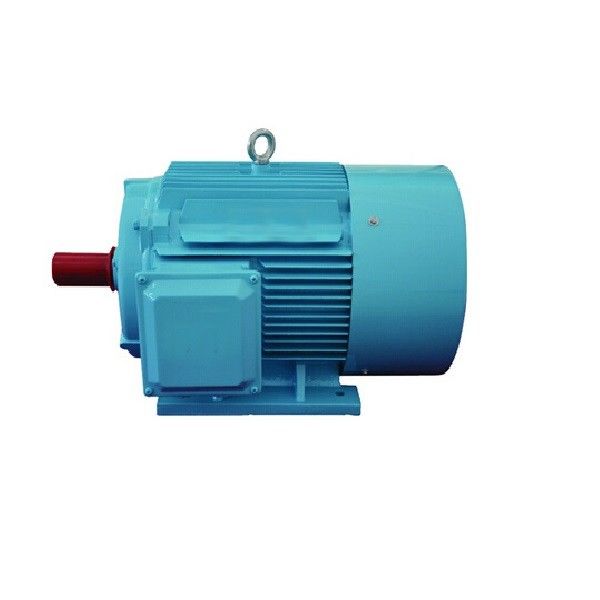

取り替えのための企業180kw 380v低いRPMの永久マグネットモーター

PMSMモーターの利点
わかった
高効率
これは,特に低速で本当です.永久磁石モーターは,ローターのフィールドを生成するためにローターの電流供給を必要としません.ローターの損失をほぼ完全に排除する感应モーターや抵抗モーターと比較すると,ステータに低電流を必要とし,より大きな電源因子を持ち,コントローラーの電流評価を小さくします.全体の駆動システムの効率を向上させる.

インダクションモーターよりも低速で高効率で運転すると,速度減速トランスミッションの必要性がなくなり,機械的な配置から複雑さを取り除く可能性があります.

常時トルク
このタイプのモーターは,一定のトルクを生成し,低速で完全なトルクを維持することができます.

サイズ
サイズが小さく,重量が軽く,コイルが少ないため,より高い電源密度が得られます.

費用対効果
ブラシがないので メンテナンスコストが下がります

最低温
PMSMでは,熱はステータスコイルで発生し,ブラシがなく,ローターで発生する熱は最小限で,モーターの冷却を容易にする.インダクションモーターよりも冷たいので信頼性と寿命が向上します.

スピード範囲
このタイプのモーターは,フィールド弱化を使用することで,幅広い速度範囲を有し,恒定トルク動作中に最大トルク/電流 (MTPA) 制御戦略を採用することができる.

恒磁交流 (PMAC) モーターは,以下を含む幅広い用途があります.

工業機械: PMACモーターは,ポンプ,圧縮機,ファン,機械工具などの様々な産業機械アプリケーションで使用されます. 高効率,高電力密度,そして正確な制御これらの用途に最適です.

ロボティクス:PMACモーターは,ロボット工学および自動化アプリケーションで使用され,高いトルク密度,正確な制御,高効率を提供します.他のモーション制御システム.

HVAC システム: PMAC モーターは,高効率,正確な制御,低騒音レベルを提供する暖房,換気,空調 (HVAC) システムで使用されます.これらのシステムにおけるファンとポンプで使用されます..

内磁石を搭載した常磁石同期モーター: 最大エネルギー効率

内部磁石付き恒久磁石同期モーター (IPMSM) は,最大回転で最大トルクが発生しない牽引アプリケーションのための理想的なモーターです.このタイプのモーターは,高いダイナミクスと過負荷容量を必要とするアプリケーションで使用されます.IE4 と IE5 の範囲でファンやポンプを操作したい場合も完璧な選択です.高い購入コストは,通常,実行時間のエネルギー節約によって回収されます.適切な変数周波数ドライブで操作する条件で.

モーター搭載の変頻駆動装置は MTPA (最大アンペアトルク) をベースとした 統合制御戦略を使用しています最大のエネルギー効率であなたの恒久磁石同期モーターを操作することができます200%の過負荷,優れたスタートトルク,および拡張された速度制御範囲も,エンジンの定位を完全に利用できるようにします.費用の迅速な回収と最も効率的な制御プロセス.

常磁石同期モーター,外磁石付き,古典的なサーボアプリケーション用

常磁気同期モーターと外磁石 (SPMSM) は,例えば古典的なサーボアプリケーションでは,高い過負荷と高速加速が必要なときに理想的なモーターです.長い設計はまた,低質量慣性をもたらし,最適にインストールすることができますしかし,SPMSMと変頻ドライブで構成されるシステムの欠点は,高価なプラグ技術と高品質のエンコーダーがしばしば使用されるため,それに関連するコストです.

再生可能エネルギーシステム: PMACモーターは,風力タービンや太陽電池トレーサなどの再生可能エネルギーシステムで使用され,高効率,高電力密度,精密な制御を提供します.発電機や追跡システムでよく使用されています.

医療機器:PMACモーターは,MRI機器などの医療機器で使用され,高いトルク密度,正確な制御,低騒音レベルを提供しています.これらの機械の動くパーツを動かすモーターに使用されます.

利点

高速で効率が向上します

異なるパッケージで小さなサイズで入手可能

インダクションモーターよりも保守と設置が非常に簡単です

低速で全トルクを維持できる

高効率と信頼性

滑らかなトルクとダイナミックなパフォーマンスを提供する

欠点

常磁気同期モーターの欠点は以下の通りである.

このタイプのモーターは,インダクションモーターと比較して非常に高価です

自動起動するモーターではないので 起動するのが難しいのです

永久磁石モーターの消磁化を防ぐ方法

01. 永久磁石モーターの電力を正しく選択:

デマグネチゼーションは,永久磁石モーターの電源選択に関連している.PMモーターの電源の正しい選択は,デマグネチゼーションを防止または遅らせる可能性があります.恒久磁石同期モーターの消磁化の主な理由は,温度があまりにも高く高温の主な原因は過負荷である.したがって,永久磁石モーターの電力を選択する際に一定の幅を残す必要があります.負荷の実際の状況に応じて一般的には20%くらいの方が適切です

02. 重荷の起動や頻繁な起動を避ける:

常磁気同期モーターは,重荷の直接起動や頻繁な起動を避けようとします. 起動プロセス中に,スタートトルクが振動しています.スタートトークのバレーセクションでステーターの磁場がローターの磁極を消磁化しているため,永久磁石同期モーターの重荷と頻繁な起動を避けるようにしてください.

03デザインを改良する

(1) 常磁石の厚さを適切に増やす:

常磁気同期モーターの設計と製造の観点から,アームテージ反応との関係,電磁トークと永久磁石の消磁化も考慮すべきです.

トークス巻き込み電流と放射線力巻き込み電流によって生成される磁気流の結合作用下,ローターの表面にある永久磁石は,簡単に消磁化を引き起こす.

恒久磁石が消磁化しないようにするために,エンジンの空気の隙間が変化しない条件で,最も効果的な方法は,永久磁石の厚さを適切に増やすことです.

(2) ローターの温度上昇を減らすため,ローターの内部には換気溝回路があります.

ロータの温度が高すぎると 永久磁石が磁力を不可逆的に失いますローターの内部換気回路は,磁気鋼を直接冷却するように設計することができます.磁気鋼の温度を下げるだけでなく,効率も向上します.
