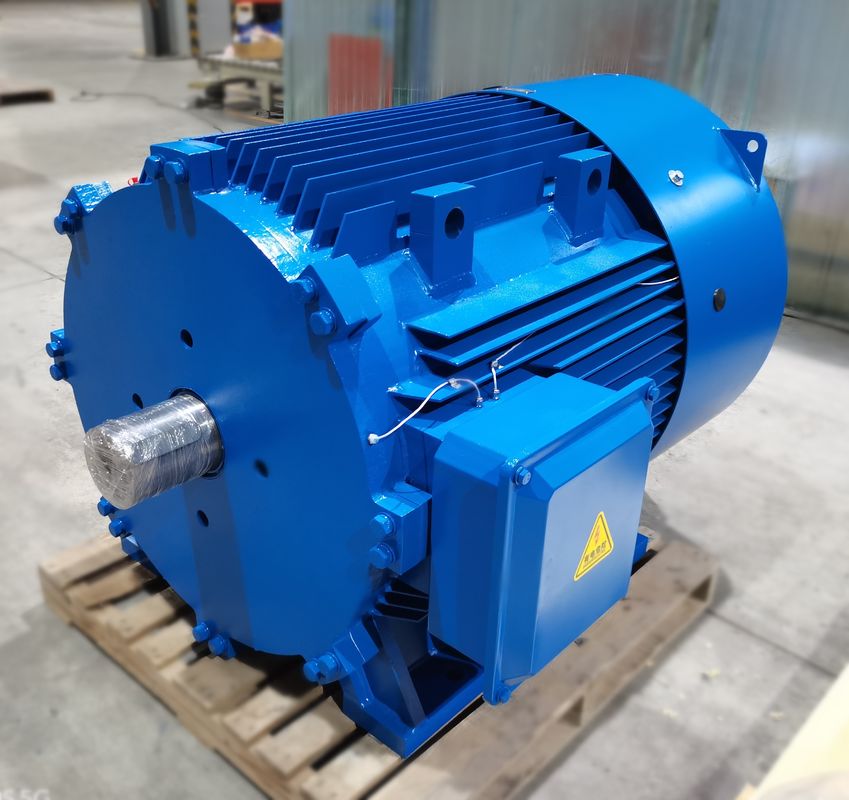

空冷およびIP54保護等級が付いているNdFeBの希土類PMACモーター

PMSMモーターはどんな用途に使われますか?

わかった

PMSMモーターを使用する産業には,金属工学,陶器,ゴム,石油,繊維などの産業があります.PMSMモーターは,恒常電圧と周波数の供給から同期速度で動作するように設計され,変速駆動 (VSD) アプリケーションもできます.高い効率とパワーとトルク密度により,彼らは一般的にミキサー,磨機,ポンプ,ファン,吹風機,コンベア,伝統的にインダクションモーターが使用されている工業用.

稀土 永久磁石 モーター の 利点

高効率:アシンクロンモーターの効率曲線は,通常,定位負荷の60%未満で早く落ち,軽負荷では効率が非常に低い.稀土永久磁石モーターの効率曲線は高く平らです定位負荷の20%~120%で高効率領域にある.

高功率因子:稀土永久磁石同期モーターの功率因子の測定値は,限界値1に近い.0効率の曲線と同じくらい高く平らです 効率の曲線は高いです低電圧反応電力の補償は不要で,電源配送システムの容量は完全に利用されています.

ステータの電流は小さい:ローターは興奮電流がないため,反応力は減少し,ステータの電流は大幅に減少する.同じ容量の非同期モーターと比較して,ステータの電流値が30%から50%まで低下させることができます 同時に,ステータの電流が大幅に低下しているため,モーターの温度上昇は減少します軸承の油脂と軸承の寿命が延長されます.

高速出力トルクと引き込みトルク:稀土永久磁石同期モーターは,高速出力トルクと引き込みトルクを持っています.効率的に同期に引っ張ることができる.

稀土 永久磁石 モーター の 欠点

高コスト:同じ仕様の非同期モーターと比較して,ステータとローターの間の空気の隙間が小さく,各部品の加工精度は高い.ローターの構造は複雑で,稀土磁気鋼材の価格は高い自動車の製造コストが高く,アシンクロンモーターのコストは約2倍.

全力起動時に大きな衝撃: 全圧で起動すると,同期速度が非常に短時間で引き上げられます.機械ショックは大きいです.スタート電流は,定数電流の10倍以上です.電力供給システムへの影響は大きく,電力供給システムの大きな容量が必要です.

稀土磁石鋼は,磁石を消すのが簡単です. 恒久磁石材料が振動,高温,過負荷電流にさらされると,磁気浸透性が低下する可能性があります.磁気消化現象が発生します永久磁石モーターの性能を低下させる.

PMモーター構造
PMモーター構造は,内部と表面の2つのカテゴリーに分けることができます.各カテゴリーにはカテゴリーのサブセットがあります.表面PMモーターは,ローターの表面に磁石を付け,または挿入することができます.内部の永久磁石モーターの位置と設計は大きく異なります.IPMモーターの磁石は,大きなブロックとして挿入または彼らはコアに近づくようにステップアップすることができます別の方法として スピークパターンに埋め込むことです

負荷に応じてPMモーターのインダクタンス変化
鉄の塊に限られた量しか結合できず トークを生成する.最終的には鉄は飽きて 流れが結合するのを許さない.結果は,フルックスフィールドが進む経路の誘導力の減少です負荷電流の増加により,d軸とq軸の誘導値が減少する.

SPMモーターの d 軸と q 軸の誘導力はほぼ同一である.磁石がローターの外にあるため,q 軸の誘導力は d 軸の誘導力と同じ速さで低下する.しかし,IPMモーターの誘導力は異なる方法で減少します.再び,磁石がフルックス経路にあり,誘導性特性を生成しないため,d軸誘導力は自然に低いです.したがって,,d軸に飽和する鉄が少なく,その結果,q軸に対する流量の減少は著しく少なくなります.

PMモーターの流量減弱/強化
永久磁石モーターの流れは磁石によって生成される.流れ場は特定の経路をたどり,それを増やしたり,逆転させたりできる.フルックスフィールドを増加または強化すると,モーターは一時的にトルク生産を増やすことができます磁場が減るとトルク生産が制限されますが,バック-EMF電圧は減少します.低回電磁電圧は,電圧を解放し,より高い出力速度で動作するようにモーターをプッシュします両方の操作には,追加のモーター電流が必要である.モーターコントローラーによって提供されるd軸のモーター電流の方向が望ましい効果を決定する.

IPM (内部永久磁石) モーターの構造

通常のSPM (表面永久磁石) モーターは,永久磁石がローターの表面に固定されている構造を有する.それは磁石からの磁気トルクのみを使用する.一方,IPMモーターは,磁気トークに加えて,ローターそのものに永久磁石を埋め込むことで,磁気抵抗による抵抗を使用します..

SPM.IPM モーターローターの構造

IPM (インテリアパーマンマグネット) モーター特性

高トルクと高効率
高トルクと高出力は,磁気トルクに加えて反動トルクを使用することによって達成される.

エネルギー節約操作
従来のSPMモーターよりも 30%も少ない電力を消費します

高速回転
高速モーター回転に反応し,ベクトル制御を使用して2種類のトルクを制御することができます.

安全性
永久磁石が埋め込まれているため,SPMとは異なり,磁石は遠心力によって離れないため,機械的安全性が向上します.

ベクトル制御機能

従来のシステム (120度伝導システム) では電流は四角波としてエンジンに刻まれますベクトル制御は電圧を印刷し,ローターの位置 (磁石の角度) に向かってシナス波に変換する動力電流を制御することが可能になります

現代の常磁気モーター技術の応用に関する分析

1.恒久磁石電機技術の家電市場への応用

永久磁石モーター技術の家庭用電器市場への応用は,VCDDVDとコンピュータで示されています.徐々に工業化の発展を形成し,徐々に多相変速駆動に拡大しました例えば インバーター式エアコンは 常磁気モーター技術を使って エアコンの効率を高めます徐々にエアコンモーターのボリュームを減らすエアコンの騒音を最小限に抑える

2.恒久磁石電機工学技術のエレベーター市場での応用

永久磁石モーター変速速度システムは エレベーター市場ではほぼ10年間使用されています.低速の稀土永久磁石モーターをエレベーターの牽引機として使って稀土永久磁石モーターの使用は,エレベーターの使用 20%の電気エネルギーを節約することができます.現代の常磁気モーターは,通常,大きな負荷変化と高速調整要件のある変速駆動システムで使用されます..

3.常磁石電機工学技術の産業および鉱山企業への応用

永久磁石モーターの開発により,大きなトルクを持つ永久磁石モーターがよく開発されています.特に恒常磁石変頻モーターの市場への成功は,重工業および鉱山企業に新しい選択肢を与えてきました.. 永久磁石モーターの出力トルクが十分に大きいため,機械トランスミッションの使用は減少し,速度は制御可能である.低速で動作することができます. したがって,液体コップリングの適用は排除されます.関連機器の購入費用と上記の2つの機器のメンテナンスコストを削減し,安全リスクを軽減します常磁気変頻モーターは,多くの産業および鉱山企業で非常に人気があります変数周波数速度調節機能により,生産効率を向上させ,電気エネルギーを節約するための強力な保証を提供します.現代の常磁気変頻モーターは,将来,設備をアップグレードするために,産業および鉱山企業にとって必要な選択です..
