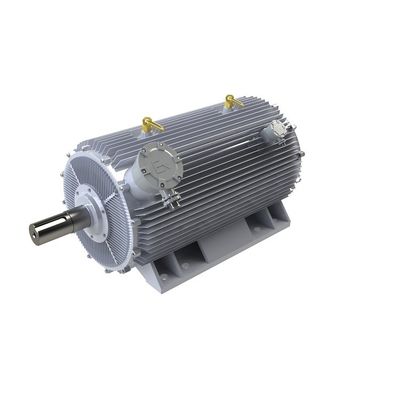

ディレクト・ドライブPMACモーター可変的な速度IP54 IP55 3段階の永久的な同期電動機

常磁気同期モーターはたくさんあります which can be divided into sine wave permanent magnet synchronous motors and trapezoidal wave permanent magnet synchronous motors according to the waveform of the stator winding induced electromotive force機械機器の組成におけるタッチスクリーン保守の構造において,使用されているシヌス波永久磁石同期モーターのステーターは,3相巻きと鉄コアで構成されています固定装置の巻き込みはしばしばY形で接続され,短距離分布する巻き込みが使用されます.空気隙間フィールドはシナス波として設計されています.シヌス波対電動力を生成するローターは電気刺激の代わりに永久磁石を使用します.

1モーター制御方法

現在,三相同期モーターには主に2つの制御方法があります,1つは別の制御タイプ (周波数オープンループ制御としても知られています)もう"つは自律制御型 (周波数閉ループ制御としても知られる)他の制御方法では,主に N # I 部分電源の周波数を独立して制御することによってローターの速度を調整します.ローターの位置情報を知る必要はありません常連電圧周波数比を持つオープンループ制御スキームがしばしば使用されます.自動制御永久磁石同期モーターは,外部の電源の周波数を変更することで,ローターの速度を調整他の制御タイプとは異なり,外部の電源の周波数の変化は,ローターの位置情報に関連しています.ローターの速度が高くなるほど,ローターの速度は上昇します.ステータの電源化周波数が高くなるほどローターの回転は,スタータルの巻き方に施された電圧 (または電流) の周波数を変更することによって調整されます.

自動制御同期モーターは,他の制御同期モーターのステップと振動の問題を抱えていないので,永久磁石の同期モーターの永久磁石にはブラシやコンムーターがない自動制御の常磁気同期モーターを使用します 自動制御の常磁気同期モーターを使用します 自動制御の常磁気同期モーターを使用します三相対称電源が三相対称巻きに追加されたとき磁場が自然に生成される.同期モーターローターの回転速度は,外部の電源の周波数と厳密に同期され,負荷の大きさとは関係ありません.

2PMSMモーターの原理

PMSMは Permanent Magnet Synchronous Motor (永久磁石同期モーター) を略していますPMSMモーターの動作原理は,永久磁石ローターの磁場とステータルの巻き込み電流の相互作用に基づいています.

PMSMモーターのステータには,三相交流電源で電気を供給する複数の巻き込みがあります.エネルギー を 供給 し て いる 巻き込み は,回転 する 磁場 を 生み出し,その 磁場 は ローター の 永久磁石 と 相互作用 するストーターの巻き込み電流は,トルク生成を維持するためにローターの位置と同期されなければならない.

PMSMモーターは同期モーターで,ローターがステータフィールドと同じ周波数で回転することを意味します.モーターの速度は,AC電源の周波数とステータスのポールの数に直接比例しています.

PMSMモーターは,電気自動車,ロボット工学,産業自動化などの様々な用途で広く使用されている高効率で精密なモーターです.

3PMACモーターの構造

3相PMAC (パーマンンマグネットAC) モーターは,通常,ステータルとローターという2つの主要部品で構成される.

ステータはモーターの静止した部分で,交流電源に接続された3相巻きを搭載している.ステータの巻きは回転磁場を生成する.ローターの常磁石と相互作用し,トルクと回転を生成する.

ローターは,モーターの回転部分であり,恒常磁場を生成する永久磁石を含んでいます.恒常磁石は,通常,半径または軸方向に配置されています.モーターの設計によって.

ローターは,通常ステータ核の内面にスロットに配置されるステータリングで囲まれています.ステータのコアは,磁気損失を減らすために一緒に積み重ねられているラミネート鋼板から構成されています.

モーターには,ローターに接続され,モーターが駆動する負荷を支える軸も含まれています.ベアリングは軸を支えてスムーズに回転できるようにします.

全体的に,3相PMACモーター構造はシンプルで効率的で信頼性があり,幅広い産業および商業用途に適しています.

4PMSMモーターの利点:

わかった

高効率

これは,特に低速で本当です.永久磁石モーターは,ローターのフィールドを生成するためにローターの電流供給を必要としません.ローターの損失をほぼ完全に排除する感应モーターや抵抗モーターと比較すると,ステータに低電流を必要とし,より大きな電源因子を持ち,コントローラーの電流評価を小さくします.全体の駆動システムの効率を向上させる.

インダクションモーターよりも低速で高効率で運転すると,速度減速トランスミッションの必要性がなくなり,機械的な配置から複雑さを取り除く可能性があります.

常時トルク

このタイプのモーターは,一定のトルクを生成し,低速で完全なトルクを維持することができます.

サイズ

サイズが小さく,重量が軽く,コイルが少ないため,より高い電源密度が得られます.

費用対効果

ブラシがないので メンテナンスコストが下がります

最低温

PMSMでは,熱はステータスコイルで発生し,ブラシがなく,ローターで発生する熱は最小限で,モーターの冷却を容易にする.インダクションモーターよりも冷たいので信頼性と寿命が向上します.

スピード範囲

このタイプのモーターは,フィールド弱化を使用することで,幅広い速度範囲を有し,恒定トルク動作中に最大トルク/電流 (MTPA) 制御戦略を採用することができる.
