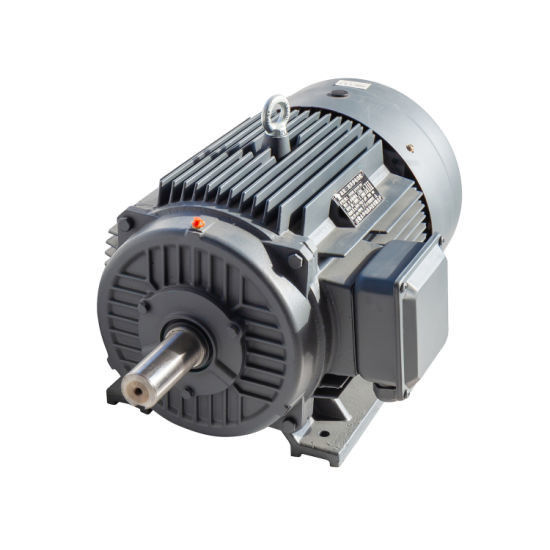

産業三相永久マグネットモーター エネルギー効率が良いPMACモーター

なぜ永久磁石ACモーターを選んだのか?

恒磁交流 (PMAC) モーターは,他のタイプのモーターに比べていくつかの利点があります.

高効率: PMACモーターは,ローターの銅損失がないこととローリング損失を減らすことで高効率です.彼らは97%まで効率を達成することができます.エネルギー削減を大幅に.

高電力密度:PMACモーターは他のモータータイプと比較してより高い電力密度を有しており,これはサイズと重量単位あたりより多くの電力を生成できることを意味します.空間が限られているアプリケーションに最適です.

高トルク密度:PMACモーターは高いトルク密度を有し,これはサイズと重量単位あたりより多くのトルクを生成できることを意味します.これは高いトルクを必要とするアプリケーションに理想的です..

メンテナンスが短く,PMACモーターにはブラシがないため,メンテナンスが少なく,他のモーターよりも寿命が長い.

改善された制御:PMACモーターは,他のモータータイプと比較してよりよい速度とトルク制御を有し,正確な制御を必要とするアプリケーションに理想的です.

環境に優しい: PMACモーターは,稀土金属を使用しているため,他のタイプのモーターよりも環境に優しい.他のモータータイプと比較して,リサイクルが簡単で廃棄物が少ない.

総じて,PMACモーターの利点は,電気自動車,工業機械,再生可能エネルギーシステムを含む幅広い用途に優れた選択となっています.


恒磁交流 (PMAC) モーターは,以下を含む幅広い用途があります.

工業機械: PMACモーターは,ポンプ,圧縮機,ファン,機械工具などの様々な産業機械アプリケーションで使用されます. 高効率,高電力密度,そして正確な制御これらの用途に最適です.

ロボティクス:PMACモーターは,ロボット工学および自動化アプリケーションで使用され,高いトルク密度,正確な制御,高効率を提供します.他のモーション制御システム.

HVAC システム: PMAC モーターは,高効率,正確な制御,低騒音レベルを提供する暖房,換気,空調 (HVAC) システムで使用されます.これらのシステムにおけるファンとポンプで使用されます..

再生可能エネルギーシステム: PMACモーターは,風力タービンや太陽電池トレーサなどの再生可能エネルギーシステムで使用され,高効率,高電力密度,精密な制御を提供します.発電機や追跡システムでよく使用されています.

医療機器:PMACモーターは,MRI機器などの医療機器で使用され,高いトルク密度,正確な制御,低騒音レベルを提供しています.これらの機械の動くパーツを動かすモーターに使用されます.

作業原理
常磁気同期モーターの動作原理は同期モーターに類似する.同期速度で電動力を発生する回転磁場に依存する.3相供給を与えることによって電気を供給されるとき空気の隙間の間に回転する磁場が作られます

このモーターは自動起動モーターではないので,このモーターは,自動起動モーターではないので,このモーターは,自動起動モーターではありません.変頻電源を供給する必要がある.

EMFとトルク方程式
シンクロンマシンでは,各相に誘発される平均EMFは動的誘発EMFと呼ばれます. シンクロンモーターでは,各導体によって1回転あたり切断されるフルックスはPφウェバーです.
1 回転を完了する時間が 60/N秒です

平均的な電磁場は,

(PφN / 60) x Zph = (PφN / 60) x 2Tph

ここで Tph = Zph / 2

平均EMFは次のようになります

= 4 x φ x Tph x PN/120 = 4φfTph
ここで Tph = 段階ごとに連続で接続された回転の数

φ = 流量/ベーバー極

P= ポール数

F=周波数 Hz

Zph = 連続で相ごとに接続された導体数 = Zph/3

EMF方程式は,ステータ上のコイルと導体に依存する.このモーターでは,配分因子Kdとピッチ因子Kpも考慮される.

このとき,E = 4 x φ x f x Tph xKd x Kp

常磁気同期モーターのトルク式は,

T = (3 x Eph x Iph x sinβ) / ωm


表面に設置されたPMSM
この構造では,磁石はローターの表面にマウントされる.それは頑丈ではないため,高速アプリケーションに適しています.恒久磁石と空気の隙間が同じであるため,均質な空気のギャップを提供しますロボットやツールドライブなどの高速デバイスに適しています

埋葬されたPMSMまたは内部のPMSM
このタイプの構造では,下図のように永久磁石がローターに埋め込まれています.高速アプリケーションに適しており,頑丈になります.抵抗トークは,モーターの突出性による.

常磁気同期モーターの動作
常磁気同期モーターの動作は,従来のモーターと比較して非常にシンプルで速く効率的です.PMSMの動作は,ステータの回転磁場とローターの恒常磁場に依存永久磁石は,ローターとして使用され,恒常磁気フルースを生成し,同期速度で動作しロックする.これらのタイプのモーターはブラシレスDCモーターに似ている.

スターターの巻き込みを互いに結合して形成されます. これらのファザーグループは,星,デルタ,双相と単相調和電圧を減らすために,巻き込みは互いに短く巻き込まなければなりません.

3相交流電源がステータルに供給されると,回転磁場が作られ,ローターの永久磁石により恒常磁場が誘発される.このローターは同期速度で同期で動作しますPMSMの全体的な動作は,負荷なしのステータとローターの間の空気の隙間に依存する.

空気隙が大きい場合,エンジンの風力損失は減少します.永久磁石によって作られたフィールドポールが突出します.永久磁石同期モーターは,自動起動モーターではありませんスターターの変数周波数を電子的に制御する必要があります.

利点
常磁気同期モーターの利点は,
高速で効率が向上する
異なるパッケージで小さなサイズで入手できます
インダクションモーターよりも保守と設置が簡単です
低速で完全なトルクを維持できる
高効率と信頼性
滑らかなトルクと動的性能を与える

欠点
常磁気同期モーターの欠点は以下の通りである.
このタイプのモーターは,インダクションモーターと比較して非常に高価です
自動起動するモーターではないので 起動するのが難しいのです
