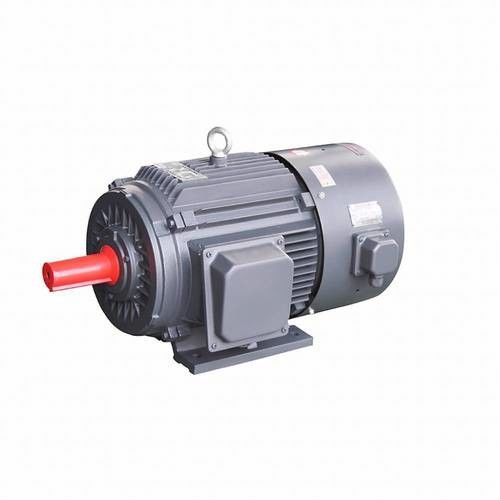

4ポーランド人PMACモーター

永久マグネットAC （PMAC）モーターは広い応用範囲をを含む備えている:

産業機械:PMACモーターはポンプ、圧縮機、ファンおよび工作機械のようないろいろ産業機械の塗布で、使用される。それらは高性能、高い発電密度およびそれらをこれらの適用にとって理想的にさせる精密な制御を提供する。

ロボット工学:PMACモーターは高いトルク密度、精密な制御および高性能を提供するロボット工学およびオートメーションの適用で使用される。それらはロボティック腕、グリッパーおよび他の動作制御システムで頻繁に使用される。

HVACシステム:PMACモーターは暖房、換気および高性能、精密な制御および低雑音のレベルを提供する空気調節（HVAC）システムで使用される。それらはこれらのシステムのファンそしてポンプで頻繁に使用される。

再生可能エネルギーシステム:PMACモーターは再生可能エネルギーシステムで、風力および高性能、高い発電密度および精密な制御を提供する太陽追跡者のような使用される。それらはこれらのシステムの発電機そして能力別クラス編成制度で頻繁に使用される。

SPM対IPM

PMモーターは2つの主要な部門に分けることができる:表面の永久マグネットモーター（SPM）および内部の永久マグネットモーター（IPM）。どちらのモーター設計タイプも回転子棒を含んでいない。タイプは両方ともに添付される永久的な磁石か回転子の内部によって磁束を発生させる。

SPMモーターは回転子の表面の外面に添付される磁石を備えている。このような理由で機械土台は、機械強さIPMモーターのそれより弱い。弱められた機械強さはモーターの最高の安全な機械速度を限る。さらに、これらのモーターは非常に限られた磁気saliency （Ldの≈ Lq）を表わす。インダクタンス価値は回転子ターミナルで回転子の位置にもかかわらず一貫している測定した。近い単一性のsaliencyの比率のためにトルクを作り出すために、SPMモーター設計は磁気トルクの部品に、完全に、かなり頼る。

IPMモーターに回転子自体に埋め込まれる永久マグネットがある。SPMの同等とは違って、永久的な磁石の位置はIPMモーターを高速で作動のために非常に機械的に健全、適したようにする。これらのモーターはまた比較的高い磁気saliencyの比率によって定義される（Lq > Ld）。磁気saliencyが原因で、IPMモーターにモーターの磁気および不本意のトルクの部品の利用によってトルクを発生させる機能がある。

PMモーター構造
PMモーター構造は2つの部門に分けることができる:内部および表面。各部門に部門のサブセットがある。表面PMモーターは回転子の表面に設計の強さを高める磁石か差込みを備えることができる。内部の永久マグネットモーター位置および設計は広く変わることができる。IPMモーターの磁石は中心に近い方に来ると同時に差込み大きいブロックとしてまたはぐらつくである場合もある。もう一つの方法はそれらをスポーク パターンで埋め込んでもらうことである。

負荷とのPMモーター インダクタンス変化
トルクを発生させるためにそれほど変化だけ鉄の部分につなぐことができる。最終的に、鉄は変化が飽和させ、もはやつながるようにする。結果は変化分野によって取られる道のインダクタンスの減少である。PM機械では、d軸線およびq軸線インダクタンス価値は負荷流れの増加と減る。

SPMモーターのdおよびq軸線インダクタンスはほぼ同一である。磁石が回転子の外にあるので、q軸線のインダクタンスはd軸線インダクタンスと同じ率で落ちる。但し、IPMモーターのインダクタンスは別様に減る。再度、d軸線インダクタンスは磁石が変化道にあり、誘導の特性を発生させないので自然により低い。従って、q軸線に関して変化のかなりより低い減少で起因するd軸線で飽和するべきより少ない鉄がある。

PMモーター磁石のタイプ

現在電動機に使用する少数のタイプの永久マグネット材料がある。各タイプの金属に利点および不利な点がある。

クローズド・ループ操作対自己感知

ドライブ技術の最近の前進は」自己検出し、モーター磁石の位置を追跡するために標準的なACを運転する「可能にする。クローズド・ループ システムは普通性能を最大限に活用するのにz脈拍チャネルを使用する。ある特定のルーチンによって、ドライブはA/Bチャネルを追跡し、zチャネルとの間違いを修正によってモーター磁石の厳密な位置を知っている。磁石の厳密な位置を知っていることは最適効率に終って最適トルクの生産を可能にする。

/激化PMモーターの弱まることを溶かしなさい
永久マグネットモーターの変化は磁石によって発生する。変化分野は後押しされるか、または反対することができるある特定の道に続く。変化分野を後押しするか、または激化させることはモーターが一時的にトルクの生産を高めるようにする。変化分野に反対することはモーターの既存の磁石分野を否定する。減らされた磁石分野はトルクの生産を限るが、バックemf電圧を減らす。減らされたバックemf電圧は高出力の速度で作動するためにモーターを押すように電圧を自由に使えるようにする。両タイプの操作は付加的なモーター流れを要求する。d軸線を渡って、モーター コントローラーによって現在の、モーターの方向は望ましい効果を定める。

Rare-earth永久マグネットモーターの利点

高性能:非同期モーターの効率のカーブは定格負荷の60%以下一般により速く落ち、効率は軽い負荷で非常に低い。希土類永久マグネットモーターの効率のカーブは高く、平らであり、定格負荷の20%~120%に高性能区域にある。

高い発電の要因:希土類永久マグネット同期電動機の力率の測定値は1.0の限界値に近い。力率のカーブは効率のカーブ高く、平らである。力率は高い。低電圧の無効電力補償は要求されないし、電力配分のシステム容量は十分に利用される。

固定子の流れは小さい:回転子は刺激流れを備えていない、無効電力は減り、固定子の流れはかなり減る。同じ容量の非同期モーターによって比較されて、固定子の現在の値は30%から50%減らすことができる。同時に固定子の流れが非常に減るので、モーター温度の上昇は減り、忍耐のグリースおよび忍耐の生命は拡張される。

高いout-of-stepトルクおよび同期引込みのトルク:希土類永久マグネット同期電動機により高いout-of-stepトルクがあり、モーターを作る同期引込みのトルク、より高い積載量があり、同時性に滑らかに引っ張ることができる。

Rare-earth永久マグネットモーターの不利な点

高い費用:同じ指定の非同期モーターによって比較されて、固定子と回転子間の空隙はより小さく、各部品の処理の正確さは高い;回転子の構造はより複雑であり、希土類磁気鋼鉄材料の価格は高い;従って、非同期モーターのために共通約2回のモーター製造原価は高い。

フル パワーの開始の大きい影響:完全な圧力で始まるとき、同期速度は非常に短い時間に引出すことができる。機械衝撃は大きい。開始の流れは評価される流れ10倍以上である。電源システムの影響は大きく、電源システムの大容量を要求する。

Rare-earth磁石の鋼鉄は減磁し易い:永久マグネット材料が振動、高温に服従し、積み過ぎるとき、磁気透磁率は減るかもしれない現在にまたは永久マグネットモーターの性能を減らす消磁現象は起こる。
