プロダクト細部
起源の場所: 中国
ブランド名: ENNENG
証明: CE,UL
モデル番号: PMM
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 500-5000/set
パッケージの詳細: 耐航性のあるパッキング
受渡し時間: 15-120日
支払条件: L/C、T/T
供給の能力: 20000セット/年
名前: |
頑丈な三相永久マグネットモーター |
現在: |
AC |
材料: |
レアアースNdFeB |
タイプ: |
内部PMSM |
電圧: |
380v、660v、1140v、3300v、6kv、10kv |
出力領域: |
15〜3000kw |
設置: |
IMB3 IMB5 IMB35 |
ポーランド人: |
2,4,6,8,10 |
段階: |
3段階 |
利点: |
高性能および信頼性 |
名前: |
頑丈な三相永久マグネットモーター |
現在: |
AC |
材料: |
レアアースNdFeB |
タイプ: |
内部PMSM |
電圧: |
380v、660v、1140v、3300v、6kv、10kv |
出力領域: |
15〜3000kw |
設置: |
IMB3 IMB5 IMB35 |
ポーランド人: |
2,4,6,8,10 |
段階: |
3段階 |
利点: |
高性能および信頼性 |

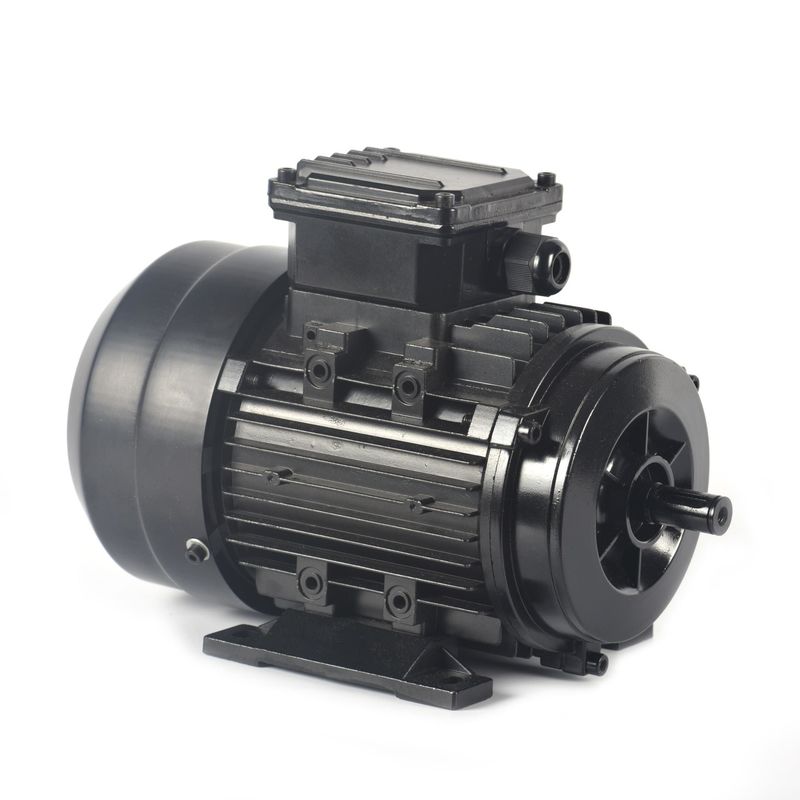

重用鋳鉄水冷却 三相恒磁モーター
常磁気同期モーターとは?
常磁気同期モーターは主にステータル,ローター,シャシー,前後蓋,ベアリングなどで構成されています.スターターの構造は,基本的に通常の非同期モーターと同じです常磁気同期モーターと他の種類のモーターの主な違いは,そのローターです.
磁石の表面または磁石の内部に磁石を装着した磁石材料は,エンジンのための必要な空間の磁場を供給します.このローターの構造は,効果的にモーターの体積を減らすことができます損失を削減し,効率を向上させる
なぜ永久磁石ACモーターを選んだのか?
恒磁交流 (PMAC) モーターは,他のタイプのモーターに比べていくつかの利点があります.
高効率: PMACモーターは,ローターの銅損失がないこととローリング損失を減らすことで高効率です.彼らは97%まで効率を達成することができます.エネルギー削減を大幅に.
高電力密度:PMACモーターは他のモータータイプと比較してより高い電力密度を有しており,これはサイズと重量単位あたりより多くの電力を生成できることを意味します.空間が限られているアプリケーションに最適です.
高トルク密度:PMACモーターは高いトルク密度を有し,これはサイズと重量単位あたりより多くのトルクを生成できることを意味します.これは高いトルクを必要とするアプリケーションに理想的です..
メンテナンスが短く,PMACモーターにはブラシがないため,メンテナンスが少なく,他のモーターよりも寿命が長い.
改善された制御:PMACモーターは,他のモータータイプと比較してよりよい速度とトルク制御を有し,正確な制御を必要とするアプリケーションに理想的です.
環境に優しい: PMACモーターは,稀土金属を使用しているため,他のタイプのモーターよりも環境に優しい.他のモータータイプと比較して,リサイクルが簡単で廃棄物が少ない.
総じて,PMACモーターの利点は,電気自動車,工業機械,再生可能エネルギーシステムを含む幅広い用途に優れた選択となっています.
恒磁交流 (PMAC) モーターは,以下を含む幅広い用途があります.
工業機械: PMACモーターは,ポンプ,圧縮機,ファン,機械工具などの様々な産業機械アプリケーションで使用されます. 高効率,高電力密度,そして正確な制御これらの用途に最適です.
ロボティクス:PMACモーターは,ロボット工学および自動化アプリケーションで使用され,高いトルク密度,正確な制御,高効率を提供します.他のモーション制御システム.
HVAC システム: PMAC モーターは,高効率,正確な制御,低騒音レベルを提供する暖房,換気,空調 (HVAC) システムで使用されます.これらのシステムにおけるファンとポンプで使用されます..
再生可能エネルギーシステム: PMACモーターは,風力タービンや太陽電池トレーサなどの再生可能エネルギーシステムで使用され,高効率,高電力密度,精密な制御を提供します.発電機や追跡システムでよく使用されています.
医療機器:PMACモーターは,MRI機器などの医療機器で使用され,高いトルク密度,正確な制御,低騒音レベルを提供しています.これらの機械の動くパーツを動かすモーターに使用されます.
作業原理
常磁気同期モーターの動作原理は同期モーターに類似する.同期速度で電動力を発生する回転磁場に依存する.3相供給を与えることによって電気を供給されるとき空気の隙間の間に回転する磁場が作られます
このモーターは自動起動モーターではないので,このモーターは,自動起動モーターではないので,このモーターは,自動起動モーターではありません.変頻電源を供給する必要がある.
EMFとトルク方程式
シンクロンマシンでは,各相に誘発される平均EMFは動的誘発EMFと呼ばれます. シンクロンモーターでは,各導体によって1回転あたり切断されるフルックスはPφウェバーです.
1 回転を完了する時間が 60/N秒です
平均的な電磁場は,
(PφN / 60) x Zph = (PφN / 60) x 2Tph
ここで Tph = Zph / 2
平均EMFは次のようになります
= 4 x φ x Tph x PN/120 = 4φfTph
ここで Tph = 段階ごとに連続で接続された回転の数
φ = 流量/ベーバー極
P= ポール数
F=周波数 Hz
Zph = 連続で相ごとに接続された導体数 = Zph/3
EMF方程式は,ステータ上のコイルと導体に依存する.このモーターでは,配分因子Kdとピッチ因子Kpも考慮される.
このとき,E = 4 x φ x f x Tph xKd x Kp
常磁気同期モーターのトルク式は,
T = (3 x Eph x Iph x sinβ) / ωm
表面に設置されたPMSM
この構造では,磁石はローターの表面にマウントされる.それは頑丈ではないため,高速アプリケーションに適しています.恒久磁石と空気の隙間が同じであるため,均質な空気のギャップを提供しますロボットやツールドライブなどの高速デバイスに適しています
埋葬されたPMSMまたは内部のPMSM
このタイプの構造では,下図のように永久磁石がローターに埋め込まれています.高速アプリケーションに適しており,頑丈になります.抵抗トークは,モーターの突出性による.
なぜSPMではなくIPMモーターを選ばなければならないのか?
1磁気トルクに加えて抵抗トルクを使用することで,高いトルクが得られます.
2IPMモーターは,従来の電動モーターと比較して30%も少ない電力を消費します.
3機械的安全性は向上し,SPMとは異なり,磁石は遠心力によって離れない.
4高速のモーター回転に反応し,ベクトル制御を使用して2種類のトルクを制御できます.
常磁気同期モーターの動作:
常磁気同期モーターの動作は,従来のモーターと比較して非常にシンプルで速く効率的です.PMSMの動作は,ステータの回転磁場とローターの恒常磁場に依存永久磁石は,ローターとして使用され,恒常磁気フルースを生成し,同期速度で動作しロックする.これらのタイプのモーターはブラシレスDCモーターに似ている.
スターターの巻き込みを互いに結合して形成されます. これらのファザーグループは,星,デルタ,双相と単相調和電圧を減らすために,巻き込みは互いに短く巻き込まなければなりません.
3相交流電源がステータルに供給されると,回転磁場が作られ,ローターの永久磁石により恒常磁場が誘発される.このローターは同期速度で同期で動作しますPMSMの全体的な動作は,負荷なしのステータとローターの間の空気の隙間に依存する.
空気隙が大きい場合,エンジンの風力損失は減少します.永久磁石によって作られたフィールドポールが突出します.永久磁石同期モーターは,自動起動モーターではありませんスターターの変数周波数を電子的に制御する必要があります.
利点
常磁気同期モーターの利点は,
高速で効率が向上する
異なるパッケージで小さなサイズで入手できます
インダクションモーターよりも保守と設置が簡単です
低速で完全なトルクを維持できる
高効率と信頼性
滑らかなトルクと動的性能を与える
欠点
常磁気同期モーターの欠点は以下の通りである.
このタイプのモーターは,インダクションモーターと比較して非常に高価です
自動起動するモーターではないので 起動するのが難しいのです
常磁気同期モーターを起動するには,直接起動,自己結合解圧起動,Y-Δ解圧起動,ソフトスタート,インバーター起動など,多くの方法があります.では2つの間の違いは何でしょう??
1電力網の容量と負荷が全電圧直発を許容すると,全電圧直発を考慮することができます. 利点は便利な操作と制御,簡単な保守,高い経済性主に小型モーターを起動するために使用されます.
2自動トランスミッションは 圧力を減らすために自動トランスミッションのマルチタッチを使用して起動します異なる負荷のニーズを満たすだけでなく,スタートトルクも大きいこれは減圧式スタート方法であり,大容量モーターを起動するためにしばしば使用されます.
3Y-Δは正常に動きます. リスのケージアシンクロンモーターは巻き込み,デルタステータに接続されます. ステータが起動時に星に巻き込まれると,そして,開始後デルタに接続この起動モードは,スターデルタ解圧起動またはスターデルタ起動 (Yデルタ起動) と呼ばれる.無負荷または軽負荷で起動するのに適しています.. 他のデコンプレッション・スターターと比較して,最もシンプルな構造を持ち,さらに安価です. さらに,スター・デルタ・スターターモードには別の利点があります.常磁気同期モーターは,負荷が軽いときにスター接続モードで動作できます.このとき,定数トルクと負荷をマッチすることができ,それによってモーターの効率を向上させ,消費電力を節約します.
4ソフトスターターは,シリコン制御直す器の相位シフト電圧調節原理を採用し,モーターの電圧調節開始を実現します.主に永久磁石同期モーターの起動制御に使用されます.スタート効果が良く 高コストで
5周波数変換機は,最も高度な技術的内容,最も完全な制御機能,そして近代的なモーター制御の分野で最高の制御効果を持つモーター制御装置です.それは電源グリッドの周波数を変更することによって,永久磁石同期モーターの速度とトルクを調整速度調節と高速制御の高い要求を必要とする分野で使用されます.
デコンプレッション・スタート,一般的なスター・デルタ・スタート,デメリットとしては,スタートトークが小さいため,軽量・無負荷のスタートにのみ適している.メリットとしては安価である.ソフト・スタート開始時間と開始装置の初期トルクを設定することができますフレークランス変換開始, フレークランス変換開始, フレークランス変換開始, フレークランス変換開始,設定された時間に従ってスムーズに起動し,装置を設定された周波数で動かせます.値段は高い
