QINGDAO ENNENG MOTOR CO.,LTD.
製品
製品
> 製品 > 内部の永久マグネットモーター > 超低速3段階の同期電動機の製造業者380V IPMモーター

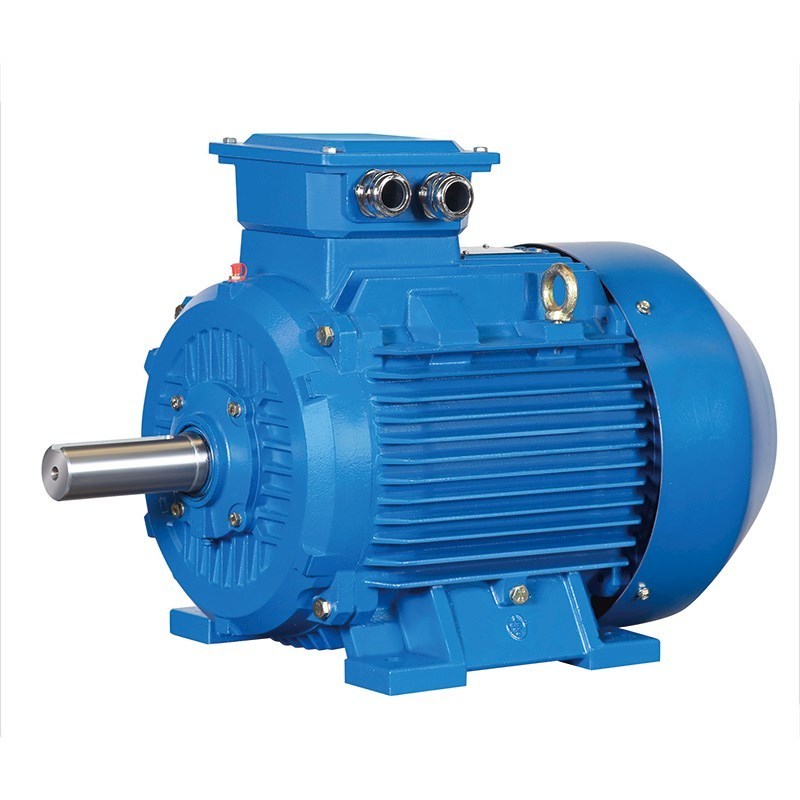

超低速3段階の同期電動機の製造業者380V IPMモーター

プロダクト細部

起源の場所: 中国

ブランド名: ENNENG

証明: CE,UL

モデル番号: PMM

支払及び船積みの言葉

最小注文数量: 1セット

価格: USD 500-5000/set

パッケージの詳細: 耐航性のあるパッキング

受渡し時間: 15-120日

支払条件: L/C、T/T

供給の能力: 20000セット/年

最もよい価格を得なさい
ハイライト:

3つの段階の同期電動機の製造業者

,

三相同期機380V

,

UL IPMモーター

名前:
超低速永久マグネットモーター
現在:
AC
材料:
希土類NdFeB
段階:
3段階
ポーランド人:
2、4、6、8、10、等。
冷却の方法:
IC411かIC416
サービス要因:
1.15、1.2 (または技術的な一致によって)
取付け:
IMB3 IMB5 IMB35
ハウジング:
鋳鉄
巻上げ:
銅100%
名前:
超低速永久マグネットモーター
現在:
AC
材料:
希土類NdFeB
段階:
3段階
ポーランド人:
2、4、6、8、10、等。
冷却の方法:
IC411かIC416
サービス要因:
1.15、1.2 (または技術的な一致によって)
取付け:
IMB3 IMB5 IMB35
ハウジング:
鋳鉄
巻上げ:
銅100%
超低速3段階の同期電動機の製造業者380V IPMモーター

ENNENGの高性能の超低速内部の永久マグネットモーター

超低速3段階の同期電動機の製造業者380V IPMモーター 0

永久マグネットモーターは何であるか。



永久マグネット同期電動機(PMSM)はブラシレスで、非常に高い信頼性および効率がある。永久マグネット回転子、小さいフレーム サイズおよび回転子の流れとのまた高いトルクがそれが原因でない。回転子のために巻上げを使用するかわりに回転磁界を作成するために、永久的な磁石は取付けられる。DCの源の供給がないので、これらのタイプのモーターは非常に簡単、より少なく要される。永久マグネット同期電動機は分野の刺激が永久的な磁石によって提供される正弦背部EMFの波形があり、AC同期電動機である。永久的な磁石はPMSMがゼロ速度でトルクを発生させることを可能にする。このモーターは高性能操作を提供し、ディジタル式 インバーターを要求する。



永久マグネットモーターの技術的な利点の原則の分析



永久マグネット同期電動機の原則は次の通りある:流れパスのの後の三相流れへのモーターの固定子の巻上げでは、それはモーターの固定子の巻上げのための回転磁界を形作る。回転子が永久マグネットと取付けられているので、永久マグネット磁極は別の拒絶を引き付ける同じ段階の磁極の原則に従って固定子で、固定子で発生した磁界が回るために回転子を運転する回転回転子の回転速度回転棒の速度と等しい作り出した固定される。

超低速3段階の同期電動機の製造業者380V IPMモーター 1



詳しい映像

超低速3段階の同期電動機の製造業者380V IPMモーター 2

Rare-earth永久マグネットモーターの利点:



高性能:非同期モーターの効率のカーブは定格負荷の60%以下一般により速く落ち、効率は軽い負荷で非常に低い。希土類永久マグネットモーターの効率のカーブは高く、平らであり、定格負荷の20%~120%に高性能区域にある。



高い発電の要因:希土類永久マグネット同期電動機の力率の測定値は1.0の限界値に近い。力率のカーブは効率のカーブ高く、平らである。力率は高い。低電圧の無効電力補償は要求されないし、電力配分のシステム容量は十分に利用される。



固定子の流れは小さい:回転子は刺激流れを備えていない、無効電力は減り、固定子の流れはかなり減る。同じ容量の非同期モーターによって比較されて、固定子の現在の値は30%から50%減らすことができる。同時に固定子の流れが非常に減るので、モーター温度の上昇は減り、忍耐のグリースおよび忍耐の生命は拡張される。



高いout-of-stepトルクおよび同期引込みのトルク:希土類永久マグネット同期電動機により高いout-of-stepトルクがあり、モーターを作る同期引込みのトルク、より高い積載量があり、同時性に滑らかに引っ張ることができる。



/激化PMモーターの弱まることを溶かしなさい



永久マグネットモーターの変化は磁石によって発生する。変化分野は後押しされるか、または反対することができるある特定の道に続く。変化分野を後押しするか、または激化させることはモーターが一時的にトルクの生産を高めるようにする。変化分野に反対することはモーターの既存の磁石分野を否定する。減らされた磁石分野はトルクの生産を限るが、バックemf電圧を減らす。減らされたバックemf電圧は高出力の速度で作動するためにモーターを押すように電圧を自由に使えるようにする。両タイプの操作は付加的なモーター流れを要求する。d軸線を渡って、モーター コントローラーによって現在の、モーターの方向は望ましい効果を定める。



永久マグネットモーターと非同期モーターの違い:



01. 回転子の構造



非同期モーター:回転子は鉄心および巻くこと、主にsquirrel-cageおよびwire-wound回転子から成っている。squirrel-cage回転子はアルミニウム棒と投げられる。固定子を切るアルミニウム棒の磁界は回転子を運転する。



PMSMモーター:永久的な磁石は回転子の磁極で埋め込まれ、異なった拒絶を引き付ける同じ段階の磁極の原則に従って固定子で発生する回転磁界によって回るために運転される。



02. 効率



非同期モーター:ある程度のエネルギー損失、モーター反応流れおよび低い電力の要因に終って格子刺激からの現在を、吸収する必要がありなさい。



PMSMモーター:磁界は永久的な磁石によって提供される、回転子は励磁電流を必要としないし、モーター効率は改善される。



03. 容積および重量



高性能永久マグネット材料の使用は永久マグネット同期電動機の空隙に磁界を非同期モーターのそれより大きくさせる。サイズおよび重量は非同期モーターと比較されて減る。それは1-2のフレーム サイズ低くより非同期モーターである。



04. 流れを始めるモーター



非同期モーター:それは力の頻度電気によって直接始まり、電力網の大きい影響が瞬時にある評価される流れに5から7倍の達することができる開始の流れは大きい。大きい開始の流れにより固定子の巻上げの漏出抵抗の電圧低下は増加する開始のトルクは小さいそう頑丈な開始達成することができないである。インバーターは使用されても、定格出力の現在の範囲の内でしか始まることができない。



PMSMモーター:それは減力剤の定格出力の条件に欠けている熱心なコントローラーによって操作される。実際の開始の流れは小さい、流れは負荷に従って次第に高められ、開始のトルクは大きい。



05. 力率



非同期モーターに低い電力の要因が、電力網からの多量の反応流れを吸収しなければならないある非同期モーターの大きい開始の流れにより電力網の短期影響を引き起こし、長期使用は電力網の装置および変圧器へのある特定の損害を与える。力補償の単位を加え、電力網の質を保障し、装置の使用の費用を高めるために無効電力補償を行うことは必要である。



永久マグネット同期電動機の回転子に誘導電流がないし、電力網の質要因を改善し、補正器を取付ける必要性を除去するモーターの力率は高い。



06. 維持



非同期モーター+減力剤の構造は振動、熱、高い故障率、大きい潤滑油の消費および高い手動維持費を発生させる;それによりある特定のダウンタイムの損失を引き起こす。



三相永久マグネット同期電動機は装置を直接運転する。減力剤が除去されるので、モーター出力速度は低い、機械騒音は低い、機械振動は小さく、故障率は低い。全体のドライブはほとんど手入れ不要である。


PMモーター構造は2つの部門に分けることができる:内部および表面。各部門に部門のサブセットがある。表面PMモーターは回転子の表面に設計の強さを高める磁石か差込みを備えることができる。内部の永久マグネットモーター位置および設計は広く変わることができる。IPMモーターの磁石は中心に近い方に来ると同時に差込み大きいブロックとしてまたはぐらつくである場合もある。もう一つの方法はそれらをスポーク パターンで埋め込んでもらうことである。

超低速3段階の同期電動機の製造業者380V IPMモーター 3
超低速3段階の同期電動機の製造業者380V IPMモーター 4

モーターは希土類ネオジムの鉄のほう素の永久マグネット材料によって刺激され、永久マグネット特別な頻度コンバーターによって供給される。それに大きい開始のトルク、広い速度範囲、密集した構造、小型、軽量、低雑音、高い発電の要因および高性能の特徴がある。それは高性能および省エネの空気圧縮機のための理想的な力の選択である。

1. モーターは次の条件の下で正常に作動できる:

1.1周囲温度は40℃を超過しない;

1.2相対湿度≤90%;

1.3高度は1000mを超過しない。

2. モーターの評価される電圧はユーザーの要求に従って380V、またである。

3. モーターの参考事務システム:S1.

4. 絶縁材の等級:Fの等級。

5. 保護レベル:IP55.

6. モーター構造および設置タイプ:B3、B35。

7. モーター出口は基盤の上で見つけられるか、または権利で見つけることができたりまたは基盤のユーザーの要求に従って去った。

8. モーター サービス要因:1.15、1.2 (または技術的な一致によって)。



現代永久マグネットモーター技術の適用の分析



1.家庭電化製品の市場への永久マグネット電気機械の技術の適用

家庭電化製品の市場への永久マグネットモーター技術の適用はVCDDVDおよびコンピュータで明示される。現在、それは次第に産業化の開発を形作り、多相可変的な速度ドライブに次第に拡大した。例えば、人々はインバーター エアコンを使用し次第にエアコン モーターの容積を減らすためにエアコンの作動効率を、改善するのに現代永久マグネットモーター技術を最小にするエアコンによって引き起こされる騒音を使用する。



2.エレベーターの市場の永久マグネット電気機械の技術の適用

永久マグネットモーター可変的な速度システムはほぼ10年間エレベーターの市場で使用された。例えば、エレベーターの牽引機械として低速希土類永久マグネットモーターの使用によって、希土類永久マグネットモーターの使用は電気エネルギーの20%年を使用するためにエレベーターを救うことができる。現代永久マグネットモーターは通常大きいロード変更および高速調節の条件の可変的速度のドライブの分野で使用される。



3.産業および採鉱企業の永久マグネット電気機械の技術の適用

永久マグネットモーターの開発によって、大きいトルクのずっと永久マグネットモーターはよく発達している、市場の永久マグネット可変的な頻度モーターの特に巧妙な進水は重い産業および採鉱企業を新しい選択与えた。永久マグネットモーターの出力トルクが十分に大きいので、機械伝達の使用は減り、速度は制御可能である。それは低い速度で動くことができる。従って、安全危険を減らす、従って永久マグネット可変的な頻度モーターは多くの産業および採鉱企業で非常に普及している、上の2装置の関連装置そして維持を購入する費用を救う流動カップリングの適用は除去される。可変的な頻度速度正規機能のために、それは生産の効率を改善し、電気エネルギーを節約することができるユーザーがように強い保証を提供する。従って、現代永久マグネット可変的な頻度モーターは装置を将来改善する産業および採鉱企業のための必要な選択である。





ENNENGは顧客に安定した、エネルギー効率が良い永久マグネットモーターおよび解決を与えること、だけでなく、多量のエネルギーおよび費用を私達の顧客のために救うこと会合のエネルギー保存そして排気縮小にまた貢献に専用されている。
