プロダクト細部
起源の場所: 中国
ブランド名: ENNENG
証明: CE,UL
モデル番号: PMM
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 500-5000/set
パッケージの詳細: 海上 に 適した 梱包
受渡し時間: 15-120日
支払条件: L/C,T/T
供給の能力: 20000セット/年
名前: |
高トルク直駆動内側永久磁石モーター |
流動: |
AC |
材料: |
稀土のNdFeB |
パワーの範囲: |
5.5-3000kw |
設置: |
IMB3 IMB5 IMB35 |
隔熱クラス: |
F （h） |
冷却方法: |
IC411かIC416 |
色: |
青、灰色、等。 |
電圧: |
380V、690V、1140V、3KV、6KV |
サービス要因: |
1.15、1.2 （または技術的な一致によって） |
名前: |
高トルク直駆動内側永久磁石モーター |
流動: |
AC |
材料: |
稀土のNdFeB |
パワーの範囲: |
5.5-3000kw |
設置: |
IMB3 IMB5 IMB35 |
隔熱クラス: |
F （h） |
冷却方法: |
IC411かIC416 |
色: |
青、灰色、等。 |
電圧: |
380V、690V、1140V、3KV、6KV |
サービス要因: |
1.15、1.2 （または技術的な一致によって） |

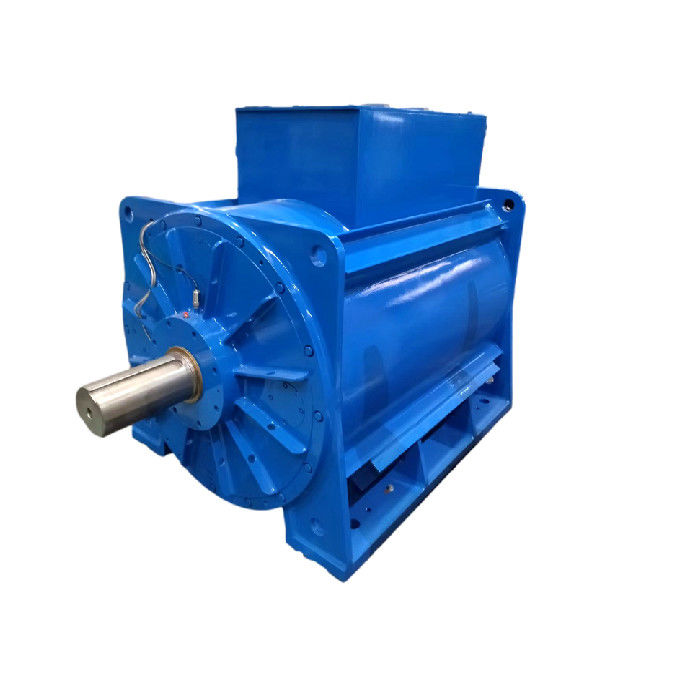

高トルク直駆動内側永久磁石モーター
永久磁石モーターとは?
永久磁石 (PM) モーターは,ローターの表面に埋め込まれた磁石またはそれに固定された磁石を使用する交流モーターである.PMモーターは2つの主要な構造に分類することができる:内部と表面表面PMモーターの場合,磁石はローターの表面に配置または挿入され,モーターの設計の耐久性を高めることができます.反対に内部永久磁石 (IPM) モーターの磁石の位置と設計は,大きな変化を示します.IPMモーターの磁石は,大きなブロックとして挿入され,または彼らはコアに近づくようにステップアップすることができます他のアプローチでは,スペックパターンに組み込む.
永久磁石モーターの技術上の利点の原則の分析
常磁気同期モーターの原理は次のとおりです.モーターのステーターの巻き込みで,3相電流に,通過電流の後,それはモーターのステータリングのローリングのために回転磁場を形成します永久磁石の磁極が固定されているため,同じ相の磁極が異なる反射力を引き寄せるという原理に従ってローターの回転速度は,ローターの回転ポール速度に等しい.
永久磁石モーターと非同期モーターの違い:
01ローターの構造
アシンクロンモーター:ローターは,鉄コアと巻き込み,主にリスの檻とワイヤーロープのローターで構成されています.リスの檻ローターはアルミ棒で鋳造されています.ステータを切るアルミ棒の磁場は,ローターを動かす.
PMSMモーター:永久磁石はローターの磁極に埋め込まれていますステータで発生する回転磁場によって回転させられ,同じ相の磁極が異なる反射力を引き寄せる原理に従って回転する.
02効率性
アシンクロンモーター:電網の刺激から電流を吸収する必要があり,一定量のエネルギー損失,モーター反応電流,低功率因子が生じる.
PMSMモーター:磁場は永久磁石によって供給され,ローターは刺激電流を必要とせず,モーターの効率が向上します.
03容量と重量
高性能永磁磁材の使用により,永磁同期モーターの空間の磁場は,非同期モーターよりも大きい.アシンクロンモーターと比較してサイズと重量は減少しますアシンクロンモーターより 1~2フレームサイズが小さい
04モーターのスタート電流
アシンクロンモーター:電力の周波数で直接起動し,電流の開始電流は大きい.電力網に一瞬で大きな影響を与える大量のスタート電流は,ステータルの巻き込みの漏れ抵抗電圧の低下を増加させ,スタートトルクが小さいため,重負荷のスタートは達成できません.インバーターが使用されている場合でも定位出力電流範囲内でのみ起動できます
PMSMモーター: 専用コントローラによって駆動され,減速器の定数出力要件が欠けています.実際のスタート電流は小さいです.電流は負荷に応じて徐々に増加しますスタートトークは大きい.
05パワーファクター
アシンクロンモーターは 低功率因子で 電力網から大量の反応電流を吸収しなければなりませんアシンクロンモーターの大きな電源が電網に短期的に影響を与える電力網の設備やトランスフォーマーに 特定の損傷を与えるでしょう電力網の品質を確保し,設備の使用コストを増やすために,電力補償装置を追加し,反応電力補償を行う必要があります..
常磁気同期モーターのローターには誘導電流がないし,モーターの電源因子は高い.電力網の品質因子を向上させ,補償装置の設置をなくす.
06メンテナンス
アシンクロンモーター+減速器構造は,振動,熱,高故障率,高潤滑油消費量,高手作業維持コストを生む.
3相の常磁石同期モーターが 直接装置を動かすので 減速器が取り除かれると機械的な振動は小さい運転システム全体がほとんど メンテナンスなしです
3相の常磁石同期モーターが 直接装置を動かすので 減速器が取り除かれると機械的な振動は小さい運転システム全体がほとんど メンテナンスなしです
稀土永久磁石モーターの特徴:
ローターのポールが 鉄磁石でできていて 滑りも刺激もありませんローターには基本的な波の鉄と銅の磨きがない.
ローターは永久磁石によって刺激され,反応性刺激電流は必要ありません.したがって,パワーファクターは向上し,反応力も減少し,ステータの電流は大幅に減少します.ステータスの銅と鉄の損失は大幅に減少します.
極弧係数は 常磁気モーターより大きいので 電圧とステータ構造が 安定しているときモーターの平均磁気誘導強度は,非同期モーターよりも小さいし,鉄の損失は小さい..
したがって,稀土永久磁石同期モーターは,自社の損失を削減することで,エネルギーを節約し,動作条件の変化の影響を受けないと言える.環境 その他の要因.
モーターは稀土ネオジウム鉄ボロン永久磁石材料で刺激され,永久磁石特殊周波数変換器で供給されています.それは大きなスタートトルクの特徴を持っています, 幅広い速度範囲,コンパクトな構造,小サイズ,軽量,低騒音,高功率因数,高効率. 高効率で省エネの空気圧縮機にとって理想的な電力選択です.
1. モーターは,次の条件で正常に動作することができます:
1.1 環境温度は40°Cを超えない.
1.2 相対湿度 ≤90%
1.3 高さは1000mを超えない.
2モーターの定位電圧は 380V で,また,ユーザーの要求に応じて.
3モーターの基準作業システム:S1.
4隔熱グレード:F級
5保護レベル:IP55
6モーター構造と設置タイプ:B3,B35
7モーターの出口はベースの上部に位置し,またはユーザーの要求に応じてベースの右または左側に位置することができます.
8モーターサービスファクター: 1.15, 1.2 (または技術合意による).
私は... オー投与および使用
1モーターを電源化する前に,モーターの回転方向を確認し,機械装置と電気接続が安全で信頼性があるかどうかを確認します.
2. 動作中にモーターに異常な騒音や振動が検出される場合は,直ちに動作を停止し,電源を切断してください. モーターと圧縮機を確認します.そしてトラブルシューティングの後,それを再び操作します.
3動作中にモーターの温度上昇が異常であることが判明した場合,モーターを停止し,すぐに電力を切断してください,モーターとコンプレッサーを確認してください.そして,トラブルシューティングの後,それを再び使用します..
II.M についてアインテネンス
1ローヤリングの定期的な保守を,ローヤリングの潤滑表示プレートに厳密に準拠して行います.エンジンは約2000時間稼働した後すぐに油脂を補充する必要があります.補給する前に,油脂のブランドを注意深く確認する必要があります.操作中に軸承が過熱または油脂が劣化していることが判明した場合,間に合って交換する必要があります.古い油脂は交換するときに除去する必要があります.ローヤリングとローヤリングの内外蓋の油室はガソリンで清掃し,同じブランドのクリーングリースを加えなければならない.速度は3000rpm以上のモーター, 補給量:ベアリングの穴が満たされ,ベアリングの内蓋の油室に添加された油脂の量は油室の1/2を占めています.残り回転エンジン給油量軸承の内腔が満たされ,軸承の内蓋の油室が満たされます.油室の2/3を占める脂肪の量です.
2ローヤリングを交換する際には,特殊なローヤリング分解ツールを使用してローヤリングをモーターシャフトから引っ張り,分解力はモーターシャフトに直接適用されてはならない.新しいベアリングを設置するとき軸承を90°Cに熱した後,軸承の軸承の位置に軸承の袖を置く.
III について Sトラージュ
モーターは,腐食性ガスがなく,換気し乾燥した場所に保管する必要があります.
