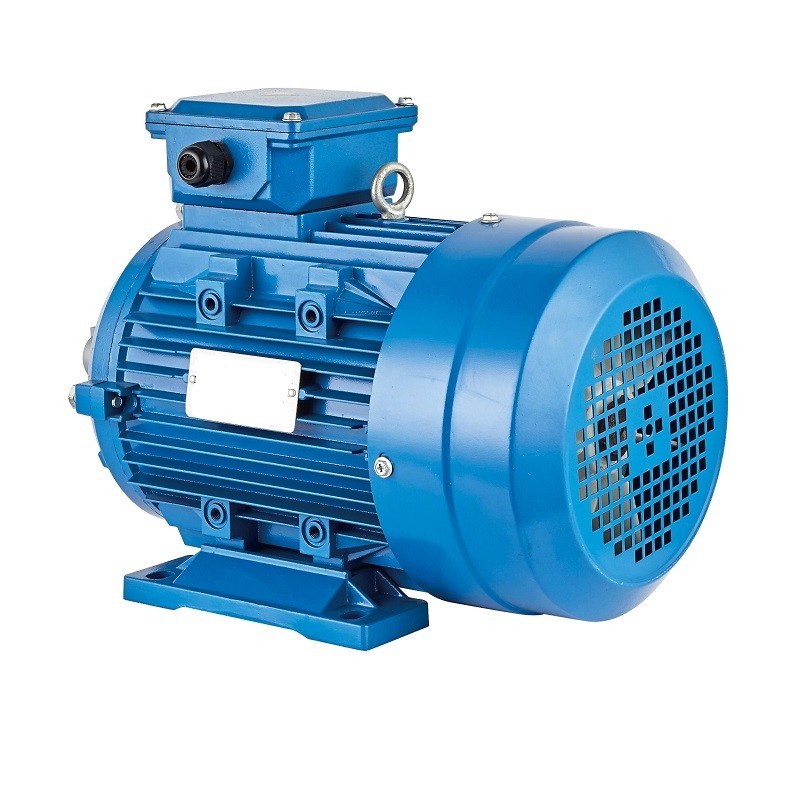

3000rpm永久マグネット同期電動機

利点

永久マグネット同期電動機の利点は下記のものを含んでいる:

高性能を高速で提供する

異なったパッケージで小さいサイズで利用できる

維持および取付けは誘導電動機より非常に容易である

低い速度で完全なトルクを維持することができる

高性能および信頼性

滑らかなトルクおよび動的パフォーマンスを与える

不利な点

永久マグネット同期電動機の不利な点は次のとおりである:

誘導電動機と比較されたときこれらのタイプのモーターは非常に高い

それらがモーターを自己始めていないので開始にどうかして困難。

EMFおよびトルクの同等化:

同期機では、平均EMFは段階ごとに呼ばれる原動力と引き起こす同期電動機のEMFを、1回転あたり各コンダクターで切られた変化であるPϕ Weber引き起こした

それから1回転を完了するためにかけられる時間は60/N秒である

平均EMFはコンダクターごとに使用によって計算することができる引き起こした

（PϕN/60） X Zph = （PϕN/60） X 2Tph

Tph = Zph/2一方、

従って、段階ごとの平均EMFはある、

= 4つのxのϕ x Tph X PN/120 = 4ϕfTph

Tph =いいえ一方。回転の段階ごとのシリーズで接続される

ϕ = Weberの変化/棒

P=いいえ。棒の

HzのF=の頻度

Zph=いいえ。コンダクターの段階ごとのシリーズで接続される。= Zph/3

EMFの同等化は固定子のコイルそしてコンダクターによって決まる。このモーターのために、配分の要因Kdおよびピッチの要因Kpはまた考慮される。

それ故に、E = 4つのxのϕ x f X TphのxKd x Kp

永久マグネット同期電動機のトルクの同等化はように与えられる、

T = （3 x Eph X Iph Xのsinβの）/ωm

内部磁石が付いている永久マグネット同期電動機:最高のエネルギー効率

内部磁石（IPMSM）が付いている永久マグネット同期電動機は最高のトルクが速度最高で起こらない牽引の塗布のための理想的なモーターである。このタイプのモーターは高い原動力および積み過ぎ容量を要求する適用で使用される。そしてそれはまたIE4およびIE5範囲のファンかポンプを作動させたいと思えば完全な選択である。高い購入原価は通常ランタイムにわたる省エネによって右の可変的な頻度ドライブとのそれを作動させれば、取り戻される。

私達のモーター取付けられた可変的な頻度ドライブはMTPA （1アンペアあたり最高のトルク）に基づいて総合制御戦略を使用する。これは最高のエネルギー効率のあなたの永久マグネット同期電動機を作動させることを可能にする。200%の積み過ぎ、優秀な開始のトルクおよび延長速度制御の範囲はまた十分にモーター評価を開発することを可能にする。費用および最も有効な制御プロセスの速い回復のため。

古典的なサーボ適用のための外的な磁石が付いている永久マグネット同期電動機

外的な磁石（SPMSM）が付いている永久マグネット同期電動機は高い積み過ぎおよび急速な加速を必要とするとき古典的なサーボ適用の理想的なモーター、例えばである。細長い設計はまた低質量の慣性で起因し、最上に取付けることができる。但し、SPMSMおよび可変的な頻度ドライブから成っているシステムの1つの不利な点は高いプラグの技術としてそれと、関連付けられる費用であり、良質のエンコーダーは頻繁に使用される。

適用:

永久マグネット同期電動機は頻度コンバーターによって石油化学の、化学繊維、織物、機械類、電子工学、ガラス、ゴム、包装、印刷、ペーパー作成、印刷およびずっと染まることの速度制御の伝送機器のために広く利用されている最もよいオープン・ループsteppless速度制御システムを形作るために、冶金学および他の企業は結合することができる。
