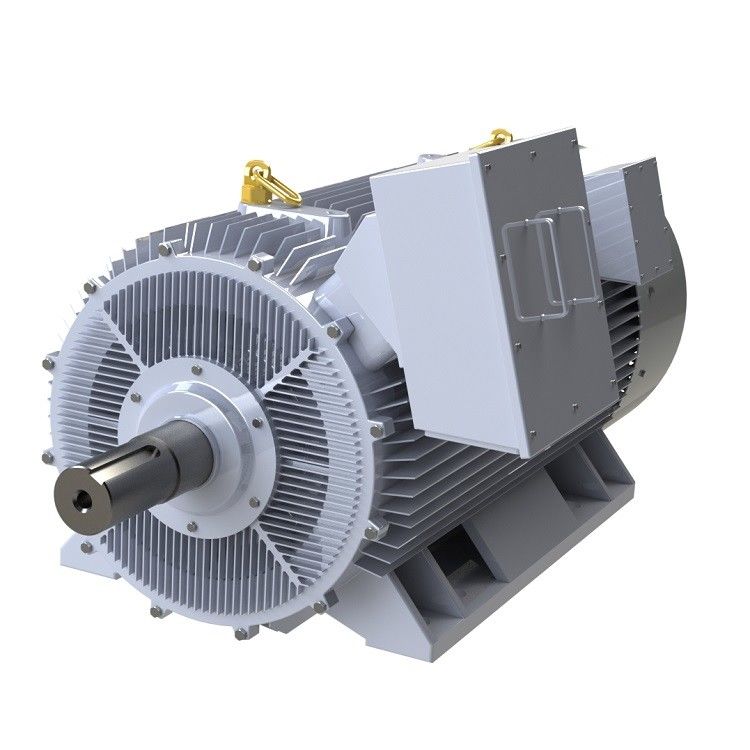

友好的な自然な冷却PMSMの永久マグネット同期電動機Eco

永久マグネットモーターと非同期モーターの違い

01. 回転子の構造

非同期モーター:回転子は鉄心および巻くこと、主にsquirrel-cageおよびwire-wound回転子から成っている。squirrel-cage回転子はアルミニウム棒と投げられる。固定子を切るアルミニウム棒の磁界は回転子を運転する。

PMSMモーター:永久的な磁石は回転子の磁極で埋め込まれ、異なった拒絶を引き付ける同じ段階の磁極の原則に従って固定子で発生する回転磁界によって回るために運転される。

02. 効率

非同期モーター:ある程度のエネルギー損失、モーター反応流れおよび低い電力の要因に終って格子刺激からの現在を、吸収する必要がありなさい。

PMSMモーター:磁界は永久的な磁石によって提供される、回転子は励磁電流を必要としないし、モーター効率は改善される。

03. 容積および重量

高性能永久マグネット材料の使用は永久マグネット同期電動機の空隙に磁界を非同期モーターのそれより大きくさせる。サイズおよび重量は非同期モーターと比較されて減る。それは1-2のフレーム サイズ低くより非同期モーターである。

04. 流れを始めるモーター

非同期モーター:それは力の頻度電気によって直接始まり、電力網の大きい影響が瞬時にある評価される流れに5から7倍の達することができる開始の流れは大きい。大きい開始の流れにより固定子の巻上げの漏出抵抗の電圧低下は増加する開始のトルクは小さいそう頑丈な開始達成することができないである。インバーターは使用されても、定格出力の現在の範囲の内でしか始まることができない。

PMSMモーター:それは減力剤の定格出力の条件に欠けている熱心なコントローラーによって操作される。実際の開始の流れは小さい、流れは負荷に従って次第に高められ、開始のトルクは大きい。

05. 力率

非同期モーターに低い電力の要因が、電力網からの多量の反応流れを吸収しなければならないある非同期モーターの大きい開始の流れにより電力網の短期影響を引き起こし、長期使用は電力網の装置および変圧器へのある特定の損害を与える。力補償の単位を加え、電力網の質を保障し、装置の使用の費用を高めるために無効電力補償を行うことは必要である。

永久マグネット同期電動機の回転子に誘導電流がないし、電力網の質要因を改善し、補正器を取付ける必要性を除去するモーターの力率は高い。

06. 維持

非同期モーター+減力剤の構造は振動、熱、高い故障率、大きい潤滑油の消費および高い手動維持費を発生させる;それによりある特定のダウンタイムの損失を引き起こす。

三相永久マグネット同期電動機は装置を直接運転する。減力剤が除去されるので、モーター出力速度は低い、機械騒音は低い、機械振動は小さく、故障率は低い。全体のドライブはほとんど手入れ不要である。

適用:

永久マグネット同期電動機は頻度コンバーターによって石油化学の、化学繊維、織物、機械類、電子工学、ガラス、ゴム、包装、印刷、ペーパー作成、印刷およびずっと染まることの速度制御の伝送機器のために広く利用されている最もよいオープン・ループ ステップなしの速度制御システムを形作るために、冶金学および他の企業は結合することができる。

永久マグネットACモーターをなぜ選びなさいかか。

永久マグネットAC （PMAC）モーターは下記のものを含んでいる他のタイプのモーター上の複数の利点がある:

高性能:PMACモーターは不在が非常に能率的な原因回転子の銅の損失のそして損失を巻くことを減るである。それらは重要な省エネに終って97%までの効率を、達成してもいい。

高い発電密度:PMACモーターに平均がサイズおよび重量の単位ごとのより多くの力を作り出すことができる他のモーター タイプと比較される高い発電密度がある。これはそれらをスペースが限られている適用にとって理想的にさせる。

高いトルク密度:PMACモーターに平均がサイズおよび重量の単位ごとのより多くのトルクを作り出すことができる高いトルク密度がある。これはそれらを高いトルクが要求される適用にとって理想的にさせる。

減らされた維持:PMACモーターがブラシを備えていないので、より少ない維持を要求し、他のモーター タイプより長い寿命がある。

改善された制御:PMACモーターにそれらを精密な制御が要求される適用にとって理想的にさせる他のモーター タイプと比較されるよりよい速度およびトルク制御がある。

環境に優しい:PMACモーターは他のモーター タイプと比較されるより少ない無駄をリサイクルし、作り出して容易の希土類金属を使用するので他のモーター タイプより環境に優しい。

PMACモーターの全体的にみて、利点それらに電気自動車、産業機械および再生可能エネルギーシステムを含む広い応用範囲のための優秀な選択を、するため。

永久マグネットモーターの消磁を防ぐ方法か。

01. 永久マグネットモーター力の正しい選択:

消磁は永久マグネットモーターの力の選択と関連している。PMモーター力の正しい選択は消磁を防ぐか、または遅らせることができる。永久マグネット同期電動機の消磁の主な理由は温度が余りに高い、積み過ぎは高温の主な理由であることであり。従って、ある特定の差益は永久マグネットモーターの力を選んだ場合残っているべきである。負荷の実際の状態に従って、一般に、約20%はより適切である。

02. 始まり、頻繁な始まる重負荷を避けなさい:

永久マグネット同期電動機は重負荷の直接始まるか、または頻繁な開始を避けることを試みる。開始プロセスの間に、開始のトルクは振動して、開始のトルクの谷セクションで、固定子の磁界は回転子の磁極を減磁している。従って、永久マグネット同期電動機の重負荷そして頻繁な開始を避けることを試みなさい。

03. 設計を改善しなさい:

（1）適切に永久マグネットの厚さを高めるため:

永久マグネット同期電動機の設計および製造の観点から、電機子反作用間の関係、電磁石のトルクおよび永久マグネット消磁は考慮されるべきである。

現在のトルクの巻上げによって作り出される磁束および消磁をもたらすために放射状力の巻上げによって、回転子の表面の永久的な磁石容易に作り出される磁束の結合された行為の下。

条件の下でモーターの空隙が変わらずに残ること、永久マグネットが減磁しないことを保障するために、最も有効な方法は適切に永久マグネットの厚さを高めることである。

（2）はそこに回転子の温度の上昇を減らす回転子の中の換気の溝回路である:

回転子の温度が余りに高ければ、永久マグネットにより磁気の不可逆損失を引き起こす。構造設計では、回転子の内部換気回路は直接磁気鋼鉄を冷却するように設計することができる。だけでなく、磁気鋼鉄の温度を減らしたりしかしまた効率を改善する。
