プロダクト細部
起源の場所: 中国
ブランド名: ENNENG
証明: CE,UL
モデル番号: PMM
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 500-5000/set
パッケージの詳細: 耐航性のあるパッキング
受渡し時間: 15-120日
支払条件: L/C、T/T
供給の能力: 20000セット/年
名前: |
PMの電動機 |
現在: |
AC |
材料: |
希土類NdFeB |
絶縁材のクラス: |
F （H） |
保護等級: |
IP54 （カスタマイズ可能なIP23） |
エネルギー効率の標準: |
IE5 |
制御モード: |
可変的な頻度ベクトル制御 |
温度: |
-15~+40℃ |
ポーランド人: |
6 |
適用: |
空気圧縮機 |
名前: |
PMの電動機 |
現在: |
AC |
材料: |
希土類NdFeB |
絶縁材のクラス: |
F （H） |
保護等級: |
IP54 （カスタマイズ可能なIP23） |
エネルギー効率の標準: |
IE5 |
制御モード: |
可変的な頻度ベクトル制御 |
温度: |
-15~+40℃ |
ポーランド人: |
6 |
適用: |
空気圧縮機 |

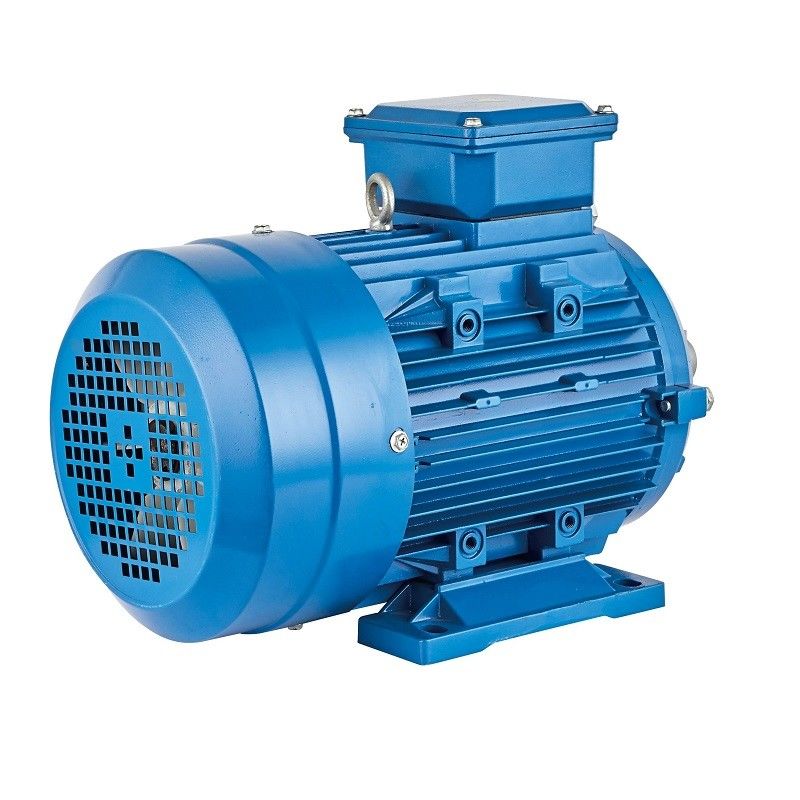

空気圧縮機のための130kw 160kwの可変的な速度の永久マグネット同期電動機
永久マグネット同期電動機は何であるか。
永久マグネット同期電動機は固定子、回転子、シャーシ、前部後部カバー、軸受け、等で主に構成される。固定子の構造は通常の非同期モーターのそれと基本的に同じであり、モーターの永久マグネット同期電動機と他の種類間の主な違いは回転子である。
表面のまたはモーターの永久マグネットの中のpre-magnetized （満たされる磁気）磁気の永久マグネット材料はモーターに、必要な空隙の磁界を提供する。この回転子の構造は効果的にモーター容積を減らし、損失を減らし、効率を改善できる。
永久マグネットモーターの技術的な利点の原則の分析
永久マグネット同期電動機の原則は次の通りある:流れパスのの後の三相流れへのモーターの固定子の巻上げでは、それはモーターの固定子の巻上げのための回転磁界を形作る。回転子が永久マグネットと取付けられているので、永久マグネット磁極は別の拒絶を引き付ける同じ段階の磁極の原則に従って固定子で、固定子で発生した磁界が回るために回転子を運転する回転回転子の回転速度回転棒の速度と等しい作り出した固定される。
永久的な磁石の使用が原因で磁場を提供する回転子プロセスは成長し、信頼でき、そして適用範囲が広く、設計吐出し量はメガワットまでワットの10小さい、場合もある。同時に、組の回転子の永久的な磁石の数を高めるか、または減らすことによって、永久マグネット同期電動機の速度範囲をより広くさせるモーターの棒の数を変えることは容易行う。multi-pole永久マグネット回転子を使うと、定格速度は通常の非同期モーターによって達成しにくい1桁低い場合もある。
特に低速強力なアプリケーション環境で、永久マグネット同期電動機は低速のmulti-pole設計によって永久マグネット同期電動機の利点強調することができる、減力剤と通常のモーターによって比較されてディレクト・ドライブ、できる。
永久マグネットACモーターをなぜ選びなさいかか。
永久マグネットAC （PMAC）モーターは下記のものを含んでいる他のタイプのモーター上の複数の利点がある:
高性能:PMACモーターは不在が非常に能率的な原因回転子の銅の損失のそして損失を巻くことを減るである。それらは重要な省エネに終って97%までの効率を、達成してもいい。
高い発電密度:PMACモーターに平均がサイズおよび重量の単位ごとのより多くの力を作り出すことができる他のモーター タイプと比較される高い発電密度がある。これはそれらをスペースが限られている適用にとって理想的にさせる。
高いトルク密度:PMACモーターに平均がサイズおよび重量の単位ごとのより多くのトルクを作り出すことができる高いトルク密度がある。これはそれらを高いトルクが要求される適用にとって理想的にさせる。
減らされた維持:PMACモーターがブラシを備えていないので、より少ない維持を要求し、他のモーター タイプより長い寿命がある。
改善された制御:PMACモーターにそれらを精密な制御が要求される適用にとって理想的にさせる他のモーター タイプと比較されるよりよい速度およびトルク制御がある。
EMFおよびトルクの同等化
同期機では、平均EMFは段階ごとに呼ばれる原動力と引き起こす同期電動機のEMFを、1回転あたり各コンダクターで切られた変化であるPϕ Weber引き起こした
それから1回転を完了するためにかけられる時間は60/N秒である
平均EMFはコンダクターごとに使用によって計算することができる引き起こした
（PϕN/60） X Zph = （PϕN/60） X 2Tph
Tph = Zph/2一方、
従って、段階ごとの平均EMFはある、
= 4つのxのϕ x Tph X PN/120 = 4ϕfTph
Tph =いいえ一方。回転の段階ごとのシリーズで接続される
ϕ = Weberの変化/棒
P=いいえ。棒の
HzのF=の頻度
Zph=いいえ。コンダクターの段階ごとのシリーズで接続される。= Zph/3
EMFの同等化は固定子のコイルそしてコンダクターによって決まる。このモーターのために、配分の要因Kdおよびピッチの要因Kpはまた考慮される。
それ故に、E = 4つのxのϕ x f X TphのxKd x Kp
永久マグネット同期電動機のトルクの同等化はように与えられる、
T = （3 x Eph X Iph Xのsinβの）/ωm
表面取付けられたPMSM
この構造では、磁石は回転子の表面に取付けられる。それは高速適用に強くないので、適する。それは永久マグネットおよび空隙の透磁率が同じであるので均一空隙を提供する。ロボット工学および用具ドライブのような高速装置のために不本意のトルク、高い動的パフォーマンス、および適した無し。
埋められたPMSMか内部PMSM
このタイプの構造では、永久マグネットは次図に示すように回転子に埋め込まれる。それは高速適用のために適して、強くなる。不本意のトルクはモーターのsaliencyが原因である。
