> 製品 > 内部の永久マグネットモーター > 5.5kw-3000kw内部の永久マグネットモーター手入れ不要のディレクト・ドライブACモーター

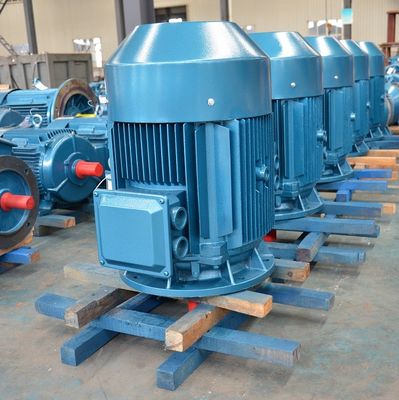

5.5kw-3000kw内部の永久マグネットモーター手入れ不要のディレクト・ドライブACモーター

プロダクト細部

起源の場所: 中国

ブランド名: ENNENG

証明: CE,UL

モデル番号: PMM

支払及び船積みの言葉

最小注文数量: 1セット

価格: USD 500-5000/set

パッケージの詳細: 耐航性のあるパッキング

受渡し時間: 15-120日

支払条件: L/C、T/T

供給の能力: 20000セット/年

最もよい価格を得なさい
ハイライト:

5.5kw内部の永久マグネットモーター

,

3000kw内部の永久マグネットモーター

,

手入れ不要のディレクト・ドライブACモーター

名前:
内部の永久マグネットモーター
現在:
AC
材料:
希土類NdFeB
出力領域:
5.5-3000kw
取付け:
IMB3 IMB5 IMB35
絶縁材のクラス:
F (H)
冷却の方法:
IC411かIC416
色:
青、灰色、等。
名前:
内部の永久マグネットモーター
現在:
AC
材料:
希土類NdFeB
出力領域:
5.5-3000kw
取付け:
IMB3 IMB5 IMB35
絶縁材のクラス:
F (H)
冷却の方法:
IC411かIC416
色:
青、灰色、等。
5.5kw-3000kw内部の永久マグネットモーター手入れ不要のディレクト・ドライブACモーター

手入れ不要のディレクト・ドライブ内部の永久マグネットモーター

5.5kw-3000kw内部の永久マグネットモーター手入れ不要のディレクト・ドライブACモーター 0



永久マグネットモーターの技術的な利点の原則の分析



永久マグネット同期電動機の原則は次の通りある:流れパスのの後の三相流れへのモーターの固定子の巻上げでは、それはモーターの固定子の巻上げのための回転磁界を形作る。回転子が永久マグネットと取付けられているので、永久マグネット磁極は別の拒絶を引き付ける同じ段階の磁極の原則に従って固定子で、固定子で発生した磁界が回るために回転子を運転する回転回転子の回転速度回転棒の速度と等しい作り出した固定される。

5.5kw-3000kw内部の永久マグネットモーター手入れ不要のディレクト・ドライブACモーター 1



詳しい映像

5.5kw-3000kw内部の永久マグネットモーター手入れ不要のディレクト・ドライブACモーター 2

主な特長:

1. 変わること容易
非同期モーターと同じ設置サイズ。非同期モーター(出力を搭載する同じモーター座席NOの設計が原因で<315kw>

2. 高い発電の要因

装置をパワー受け取る容量を減らしなさい。高性能おそらくである。非同期モーターおよびstandard-type同期電動機によって比較されて、それは高い発電の要因による装置の現在の容積を減らすことができる。

3. 高さに相当する速度制御

それはページのベクトル制御である。プリンターおよび穿孔器のコンパクターのために適した。

4. 高性能•省エネ



モーター効率はIE4 (超高性能と等しい:GB1等級の上)
注:IE4はIEC 60034-30で指定される効率の等級である。



永久マグネットモーターと非同期モーターの違い:



01. 回転子の構造



非同期モーター:回転子は鉄心および巻くこと、主にsquirrel-cageおよびwire-wound回転子から成っている。squirrel-cage回転子はアルミニウム棒と投げられる。固定子を切るアルミニウム棒の磁界は回転子を運転する。



PMSMモーター:永久的な磁石は回転子の磁極で埋め込まれ、別の拒絶を引き付ける同じ段階の磁極の原則に従って固定子で発生する回転磁界によって回るために運転される。



02. 効率



非同期モーター:ある程度のエネルギー損失、モーター反応流れおよび低い電力の要因に終って格子刺激からの現在を、吸収する必要がありなさい。



PMSMモーター:磁界は永久的な磁石によって提供される、回転子は励磁電流を必要としないし、モーター効率は改善される。



03. 容積および重量



高性能永久マグネット材料の使用は永久マグネット同期電動機の空隙に磁界を非同期モーターのそれより大きくさせる。サイズおよび重量は非同期モーターと比較されて減る。それは1-2のフレーム サイズ低くより非同期モーターである。



04. 流れを始めるモーター



非同期モーター:それは力の頻度電気によって直接始まり、電力網の大きい影響が瞬時にある評価される流れに5から7倍の達することができる開始の流れは大きい。大きい開始の流れにより固定子の巻上げの漏出抵抗の電圧低下は増加する開始のトルクは小さいそう頑丈な開始達成することができないである。インバーターは使用されても、定格出力の現在の範囲の内でしか始まることができない。



PMSMモーター:それは減力剤の定格出力の条件に欠けている熱心なコントローラーによって操作される。実際の開始の流れは小さい、流れは負荷に従って次第に高められ、開始のトルクは大きい。



05. 力率



非同期モーターに低い電力の要因が、電力網からの多量の反応流れを吸収しなければならないある非同期モーターの大きい開始の流れにより電力網の短期影響を引き起こし、長期使用は電力網の装置および変圧器へのある特定の損害を与える。力補償の単位を加え、電力網の質を保障し、装置の使用の費用を高めるために無効電力補償を行うことは必要である。



永久マグネット同期電動機の回転子に誘導電流がないし、電力網の質要因を改善し、補正器を取付ける必要性を除去するモーターの力率は高い。



06. 維持



非同期モーター+減力剤の構造は振動、熱、高い故障率、大きい潤滑油の消費および高い手動維持費を発生させる;それによりある特定のダウンタイムの損失を引き起こす。



三相永久マグネット同期電動機は装置を直接運転する。減力剤が除去されるので、モーター出力速度は低い、機械騒音は低い、機械振動は小さく、故障率は低い。全体のドライブはほとんど手入れ不要である。



三相永久マグネット同期電動機は装置を直接運転する。減力剤が除去されるので、モーター出力速度は低い、機械騒音は低い、機械振動は小さく、故障率は低い。全体のドライブはほとんど手入れ不要である。


5.5kw-3000kw内部の永久マグネットモーター手入れ不要のディレクト・ドライブACモーター 3
5.5kw-3000kw内部の永久マグネットモーター手入れ不要のディレクト・ドライブACモーター 4

モーターは希土類ネオジムの鉄のほう素の永久マグネット材料によって刺激され、永久マグネット特別な頻度コンバーターによって供給される。それに大きい開始のトルク、広い速度範囲、密集した構造、小型、軽量、低雑音、高い発電の要因および高性能の特徴がある。それは高性能および省エネの空気圧縮機のための理想的な力の選択である。

1. モーターは次の条件の下で正常に作動できる:

1.1周囲温度は40℃を超過しない;

1.2相対湿度≤90%;

1.3高度は1000mを超過しない。

2. モーターの評価される電圧はユーザーの要求に従って380V、またである。

3. モーターの参考事務システム:S1.

4. 絶縁材の等級:Fの等級。

5. 保護レベル:IP55.

6. モーター構造および設置タイプ:B3、B35。

7. モーター出口は基盤の上で見つけられるか、または権利で見つけることができたりまたは基盤のユーザーの要求に従って去った。

8. モーター サービス要因:1.15、1.2 (または技術的な一致によって)。





危害予防

1. 持ち上がるリングは交通機関の間に持ち上がることに使用しモーターの重量により、さもなければ、人およびモーターにそれ傷害を引き起こすかもしれないより大きくなければ拡散機の定格負荷はならない。

2. モーターは可燃性、爆発性のガス、蒸気および腐食性のガスが付いている場所で使用されるのを禁止される。

3. 、ワイヤー取付け、このマニュアルの条件の厳密な調和でデバッグしなさい。

4. 続けての前のモーター回転の方向を確認しなさい。

5. 電源は取付けおよび配線の間に断ち切られなければならない。



モーターについて容易に見落される少数の小さい問題



1. ゼネラルモーターズはなぜプラトー区域で使用することができないか。

高度はモーター温度の上昇、モーター コロナ(高圧モーター)およびDCモーターの代わりに対する悪影響をもたらす。次の3つの面は注意されるべきである:

(1)より高い高度、より高いモーター、より低いの温度の上昇出力電力。但し、温度の上昇の高度の影響を補うには温度が十分の高度の増加と減るときモーターの評価される出力電力は変わらずに残ることができる;

(2)反コロナの手段は高圧モーターがプラトーで使用されるとき取られるべきである;

(3)高度はDCモーターの代わり、従ってカーボン・ブラシ材料の選択への注意のためによくない。



2. モーターはなぜ軽い負荷操作のために適していないか。

モーターは軽い負荷で動く場合、により引き起こす:

(1)モーターの力率は低い;

(2)モーター効率は低い。

(3)により装置の無駄および不経済な操作を引き起こす。



3. 起動はなぜ冷たい環境のできないか。

低温環境のモーターの余分な使用により引き起こす:

(1)モーター絶縁材のひび;

(2)グリースの氷結に耐えること;

(3)ワイヤー接合箇所のはんだの粉は粉になる。

従って、モーターは冷たい環境で熱され、貯えられ巻上げおよび軸受けは動く前に点検されるべきである。



4. 60Hzモーターはなぜ50Hz電源を使用できないか。

モーターが設計されているとき、ケイ素の鋼板は磁化のカーブの飽和地域で一般にはたらく。電源電圧が一定しているとき、頻度を減らすことはモーターの温度の上昇の増加を結局もたらすモーター現在および銅の消費の増加に終って磁束および刺激流れを、高める。最悪の場合、モーターはコイルの過熱することが原因で燃えるかもしれない。



5.モーター柔らかい開始

柔らかい開始は限られた省エネの効果をもたらす、電力網の開始の影響を減らしまたモーター単位を保護するために滑らかな開始を達成できる。比較的複雑な制御回路の付加によるエネルギー保存の理論に従って柔らかい開始はだけでなく、エネルギーを節約しないし、またエネルギー消費を高める。しかしそれは回路の開始の流れを減らし、保護役割を担うことができる。
