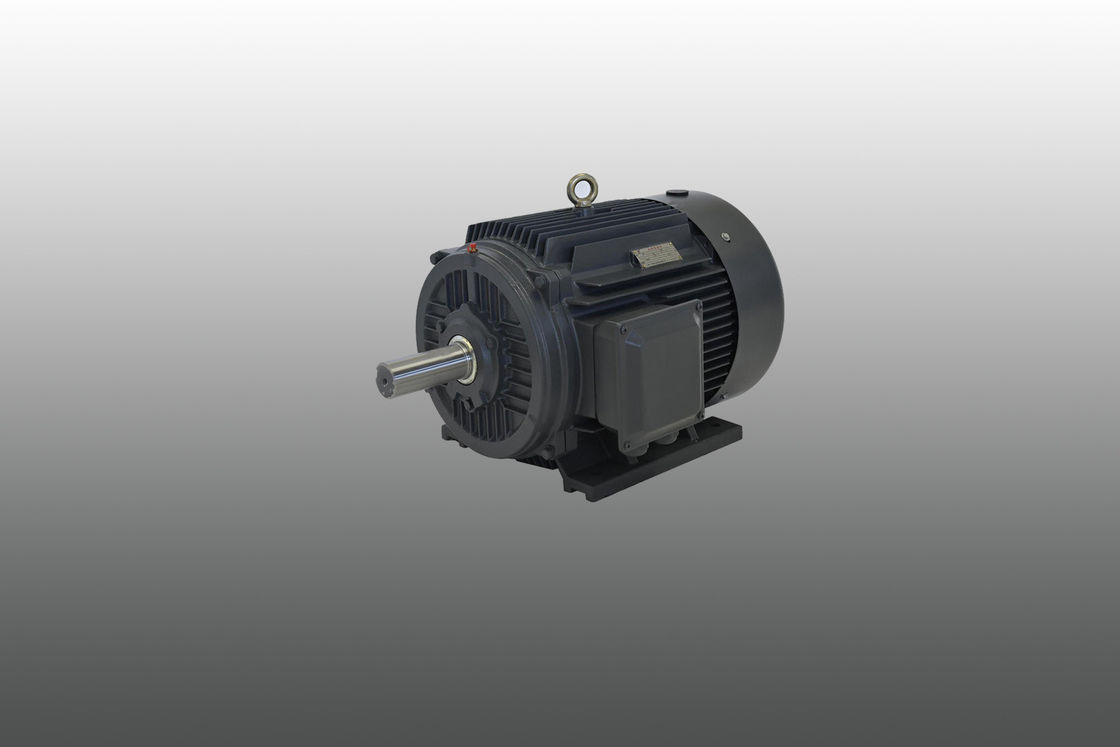

高トルク 恒久磁石 モーター 省エネ 液体 冷却

PMACMの特徴は,回転器内の永久磁石が,回転磁場 (RMF) によって作用し,回転運動に反発する.これは他のローターからの偏差ですローターのホイスで磁力を誘導または生成しなければならない場合,より多くの電流を必要とします.これはPMACMが一般的に誘導モーターよりも効率が良いことを意味します.ローターの磁場が恒久的であり,発電に電源を必要としないためこれはまた,これらのモーターによって生成されるトルクを平滑させる制御システムである変頻駆動 (VFDまたはPM駆動) が動作することを要求することを意味します.ローターの回転の特定の段階でステータルの巻き方に電流をオンとオフに切り替えることでPMドライブは,同時にトルクと電流を制御し,このデータを用いてローターの位置,したがって軸の出力速度を計算します.その回転速度がRMFの速度と一致するのでこれらの機械は比較的新しいもので,まだ最適化されているため,どのPMACMの特定の操作も,今のところ,本質的に各設計にユニークです.

EMFとトルク方程式

シンクロンマシンでは,各相に誘発される平均EMFは動的誘発EMFと呼ばれます. シンクロンモーターでは,各導体によって1回転あたり切断されるフルックスはPφウェバーです.

1 回転を完了する時間が 60/N秒です

平均的な電磁場は,

(PφN / 60) x Zph = (PφN / 60) x 2Tph

ここで Tph = Zph / 2

平均EMFは次のようになります

= 4 x φ x Tph x PN/120 = 4φfTph

ここで Tph = 段階ごとに連続で接続された回転の数

φ = 流量/ベーバー極

P= ポール数

F=周波数 Hz

Zph = 連続で相ごとに接続された導体数 = Zph/3

EMF方程式は,ステータ上のコイルと導体に依存する.このモーターでは,配分因子Kdとピッチ因子Kpも考慮される.

このとき,E = 4 x φ x f x Tph xKd x Kp

常磁気同期モーターのトルク式は,

T = (3 x Eph x Iph x sinβ) / ωm

なぜ永久磁石のACモーターを選んだのか?

恒磁交流 (PMAC) モーターは,他のタイプのモーターに比べていくつかの利点があります.

高効率: PMACモーターは,ローターの銅損失がないこととローリング損失を減らすことで高効率です.彼らは97%まで効率を達成することができます.エネルギー削減を大幅に.

高電力密度:PMACモーターは他のモータータイプと比較してより高い電力密度を有しており,これはサイズと重量単位あたりより多くの電力を生成できることを意味します.空間が限られているアプリケーションに最適です.

高トルク密度:PMACモーターは高いトルク密度を有し,これはサイズと重量単位あたりより多くのトルクを生成できることを意味します.これは高いトルクを必要とするアプリケーションに理想的です..

メンテナンスが短く,PMACモーターにはブラシがないため,メンテナンスが少なく,他のモーターよりも寿命が長い.

改善された制御:PMACモーターは,他のモータータイプと比較してよりよい速度とトルク制御を有し,正確な制御を必要とするアプリケーションに理想的です.

環境に優しい: PMACモーターは,稀土金属を使用しているため,他のタイプのモーターよりも環境に優しい.他のモータータイプと比較して,リサイクルが簡単で廃棄物が少ない.

総じて,PMACモーターの利点は,電気自動車,工業機械,再生可能エネルギーシステムを含む幅広い用途に優れた選択となっています.

内磁石を搭載した常磁石同期モーター: 最大エネルギー効率

内部磁石付き恒久磁石同期モーター (IPMSM) は,最大回転で最大トルクが発生しない牽引アプリケーションのための理想的なモーターです.このタイプのモーターは,高いダイナミクスと過負荷容量を必要とするアプリケーションで使用されます.IE4 と IE5 の範囲でファンやポンプを操作したい場合も完璧な選択です.高い購入コストは,通常,実行時間のエネルギー節約によって回収されます.適切な変数周波数ドライブで操作する条件で.

モーター搭載の変頻駆動装置は MTPA (最大アンペアトルク) をベースとした 統合制御戦略を使用しています最大のエネルギー効率であなたの恒久磁石同期モーターを操作することができます200%の過負荷,優れたスタートトルク,および拡張された速度制御範囲も,エンジンの定位を完全に利用できるようにします.費用の迅速な回収と最も効率的な制御プロセス.

常磁石同期モーター,外磁石付き,古典的なサーボアプリケーション用

常磁気同期モーターと外磁石 (SPMSM) は,例えば古典的なサーボアプリケーションでは,高い過負荷と高速加速が必要なときに理想的なモーターです.長い設計はまた,低質量慣性をもたらし,最適にインストールすることができますしかし,SPMSMと変頻ドライブで構成されるシステムの欠点は,高価なプラグ技術と高品質のエンコーダーがしばしば使用されるため,それに関連するコストです.

応用:

常磁気同期モーターと周波数コンバータを組み合わせて 最良のオープンループのステップレス速度制御システムを作ることができます石油化学の速度制御トランスミッション機器に広く使用されている化学繊維,繊維,機械,電子機器,ガラス,ゴム,包装,印刷,紙製造,印刷および染料,メタルルギーおよびその他の産業.

自動検出と閉ループ操作

最近の駆動技術の進歩により,標準ACドライブは"自己検出"し,モーター磁石の位置を追跡することができます. 閉ループシステムは,通常,性能を最適化するためにzパルスチャネルを使用します.特定の習慣を通してA/Bチャネルを追跡し,zチャネルのエラーを修正することで,モーター磁石の正確な位置がわかります.磁石の正確な位置を知ることで,最適な効率を導く最適なトルク生産が可能になります..

PMモーターの流量減弱/強化

永久磁石モーターの流れは磁石によって生成される.流れ場は特定の経路をたどり,それを増やしたり,逆転させたりできる.フルックスフィールドを増加または強化すると,モーターは一時的にトルク生産を増やすことができます磁場が減るとトルク生産が制限されますが,バック-EMF電圧は減少します.低回電磁電圧は,電圧を解放し,より高い出力速度で動作するようにモーターをプッシュします両方の操作には,追加のモーター電流が必要である.モーターコントローラーによって提供されるd軸のモーター電流の方向が望ましい効果を決定する.

PMAC モーターの利点
PMACモーターの主な利点は効率性にあります.電流が磁場を生成するのに必要なく動作します.その結果,伝統的な交流同期モーターで一般的に見られる電気損失が少なくなりますこの効率の向上により,熱発生が減少し,最終的にモーターの寿命と信頼性が向上します.

PMACは,効率性に加えて,他のいくつかの利点も提供しています.彼らはより高いトルク容量を持ち,トルクをよりよく利用し,より速い加速を促進します.さらに,PMACは,より高速な加速を可能にします.コンパクトなデザイン性能を損なうことなく,より小さなスペースに設置できます. さらに,PMACモーターは,幅広い速度でより高い連続トルクを維持することに優れていますローターの慣性の低下と負荷下でのダイナミック性能の向上から恩恵を受ける.

PMACモーターは低速で高効率を達成することができ,ファンやポンプなどの低速操作を必要とするアプリケーションに適しています.
