プロダクト細部
起源の場所: 中国
ブランド名: ENNENG
証明: CE,UL
モデル番号: PMM
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 500-5000/set
パッケージの詳細: 耐航性のあるパッキング
受渡し時間: 15-120日
支払条件: L/C、T/T
供給の能力: 20000セット/年
名前: |
高性能の永久マグネットモーター |
流動: |
AC |
材料: |
稀土のNdFeB |
隔熱クラス: |
F(H) |
保護度: |
IP54 （カスタマイズ可能なIP23） |
エネルギー効率の標準: |
IE5 |
制御モード: |
可変的な頻度ベクトル制御 |
温度: |
-15~+40℃ |
ポーランド人: |
4 |
作業モード: |
S1 |
名前: |
高性能の永久マグネットモーター |
流動: |
AC |
材料: |
稀土のNdFeB |
隔熱クラス: |
F(H) |
保護度: |
IP54 （カスタマイズ可能なIP23） |
エネルギー効率の標準: |
IE5 |
制御モード: |
可変的な頻度ベクトル制御 |
温度: |
-15~+40℃ |
ポーランド人: |
4 |
作業モード: |
S1 |

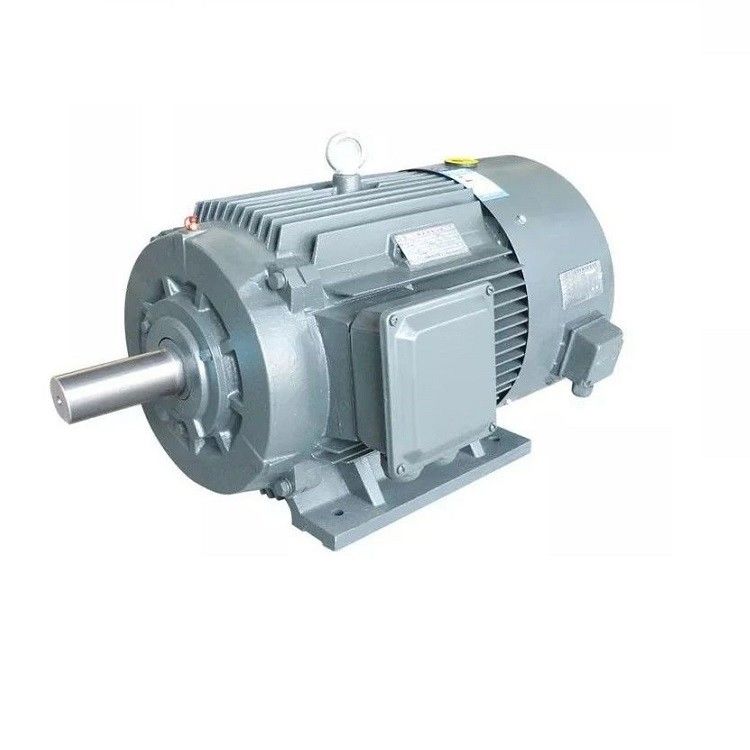

高トルク密度 高効率の常磁気同期モーター
常磁気同期モーターとは?
について永久磁石同期モーター主にステータル,ローター,シャーシ,前後蓋,ベアリングなどで構成されています.ステータルの構造は基本的に普通の非同期モーターと同じです.常磁気同期モーターと他の種類のモーターの主要な違いは,そのローターです.
磁石の表面または磁石の内部に磁石を装着した磁石材料は,エンジンのための必要な空間の磁場を供給します.このローターの構造は,効果的にモーターの体積を減らすことができます損失を削減し,効率を向上させる
常磁気同期モーターの動作:
常磁気同期モーターの動作は,従来のモーターと比較して非常にシンプルで速く効率的です.PMSMの動作は,ステータの回転磁場とローターの恒常磁場に依存永久磁石はローターとして使用され,恒常磁気フルースを生成し,同期速度で動作し,ロックする.これらのタイプのモーターはブラシレスDCモーターに似ている.
スターターの巻き込みを互いに結合して形成されます. これらのファザーグループは,星,デルタ,双相と単相調和電圧を減らすために,巻き込みは互いに短く巻き込まなければなりません.
3相交流電源がステータルに供給されると,回転磁場が作られ,ローターの永久磁石により恒常磁場が誘発される.このローターは同期速度で同期で動作しますPMSMの全体的な動作は,負荷なしのステータとローターの間の空気の隙間に依存する.
空気隙が大きい場合,エンジンの風力損失は減少します.永久磁石によって作られたフィールドポールが突出します.永久磁石同期モーターは,自動起動モーターではありませんスターターの変数周波数を電子的に制御する必要があります.
利点
常磁気同期モーターの利点は以下の通りである.
どんな速度でも効率が向上します
異なるパッケージで小さなサイズで入手できます
インダクションモーターよりも メンテナンスと設置が簡単です
低速で完全なトルクを維持できる
高効率と信頼性
滑らかなトルクと動的性能を与える
欠点
常磁気同期モーターの欠点は以下の通りである.
このタイプのモーターは,インダクションモーターと比較して非常に高価です
自動起動するモーターではないからです
EMFとトルク方程式:
シンクロンマシンでは,各相に誘発される平均EMFは動的誘発EMFと呼ばれます. シンクロンモーターでは,各導体によって1回転あたり切断されるフルックスはPφウェバーです.
1 回転を完了する時間が 60/N秒です
平均的な電磁場は,
(PφN / 60) x Zph = (PφN / 60) x 2Tph
ここで Tph = Zph / 2
平均EMFは次のようになります
= 4 x φ x Tph x PN/120 = 4φfTph
ここで Tph = 段階ごとに連続で接続された回転の数
φ = 流量/ベーバー極
P= ポール数
F=周波数 Hz
Zph = 連続で相ごとに接続された導体数 = Zph/3
EMF方程式は,ステータ上のコイルと導体に依存する.このモーターでは,配分因子Kdとピッチ因子Kpも考慮される.
このとき,E = 4 x φ x f x Tph xKd x Kp
常磁気同期モーターのトルク式は,
T = (3 x Eph x Iph x sinβ) / ωm
表面に設置されたPMSM
この構造では,磁石はローターの表面にマウントされる.それは頑丈ではないため,高速アプリケーションに適しています.恒久磁石と空気の隙間が同じであるため,均質な空気のギャップを提供しますロボットやツールドライブなどの高速デバイスに適しています
埋葬されたPMSMまたは内部のPMSM
このタイプの構造では,下図のように永久磁石がローターに埋め込まれています.高速アプリケーションに適しており,頑丈になります.抵抗トークは,モーターの突出性による.
