プロダクト細部
起源の場所: 中国
ブランド名: ENNENG
証明: CE,UL
モデル番号: PMM
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 500-5000/set
パッケージの詳細: 耐航性のあるパッキング
受渡し時間: 15-120日
支払条件: L/C、T/T
供給の能力: 20000セット/年
名前: |
注文PMSMモーター |
現在: |
AC |
材料: |
希土類NdFeB |
出力領域: |
5.5-3000kw |
取付け: |
IMB3 IMB5 IMB35 |
段階: |
3段階 |
電圧: |
380v、660v、1140v、3300v、6kv、10kv |
サービス: |
ODM、OEM |
保護等級: |
IP54 （カスタマイズ可能なIP23） |
冷却の方法: |
IC411かIC416 |
名前: |
注文PMSMモーター |
現在: |
AC |
材料: |
希土類NdFeB |
出力領域: |
5.5-3000kw |
取付け: |
IMB3 IMB5 IMB35 |
段階: |
3段階 |
電圧: |
380v、660v、1140v、3300v、6kv、10kv |
サービス: |
ODM、OEM |
保護等級: |
IP54 （カスタマイズ可能なIP23） |
冷却の方法: |
IC411かIC416 |

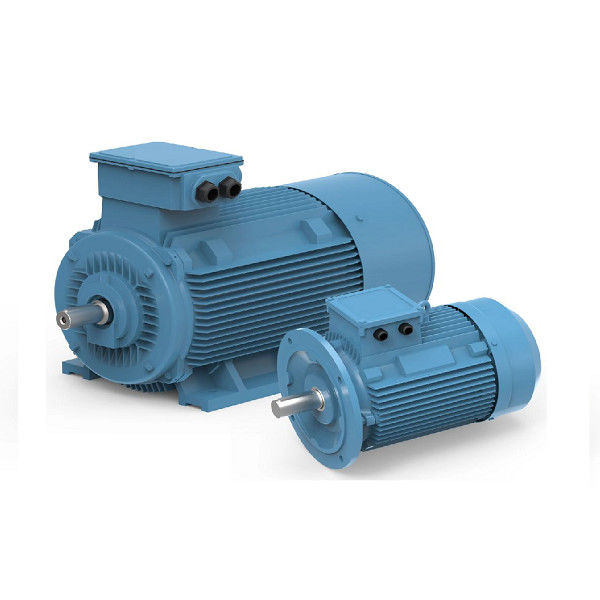

環境に優しい永久マグネット電動機をカスタム設計しなさい
永久マグネット同期電動機は何であるか。
永久マグネット同期電動機は固定子、回転子、シャーシ、前部後部カバー、軸受け、等で主に構成される。固定子の構造は通常の非同期モーターのそれと基本的に同じであり、モーターの永久マグネット同期電動機と他の種類間の主な違いは回転子である。
表面のまたはモーターの永久マグネットの中のpre-magnetized （満たされる磁気）磁気の永久マグネット材料はモーターに、必要な空隙の磁界を提供する。この回転子の構造は効果的にモーター容積を減らし、損失を減らし、効率を改善できる。
PMモーター構造は2つの部門に分けることができる:内部および表面。各部門に部門のサブセットがある。表面PMモーターは回転子の表面に設計の強さを高める磁石か差込みを備えることができる。内部の永久マグネットモーター位置および設計は広く変わることができる。IPMモーターの磁石は中心に近い方に来ると同時に差込み大きいブロックとしてまたはぐらつくである場合もある。もう一つの方法はそれらをスポーク パターンで埋め込んでもらうことである。
永久マグネットモーターの技術的な利点の原則の分析
永久マグネット同期電動機の原則は次の通りある:流れパスのの後の三相流れへのモーターの固定子の巻上げでは、それはモーターの固定子の巻上げのための回転磁界を形作る。回転子が永久マグネットと取付けられているので、永久マグネット磁極は別の拒絶を引き付ける同じ段階の磁極の原則に従って固定子で、固定子で発生した磁界が回るために回転子を運転する回転回転子の回転速度回転棒の速度と等しい作り出した固定される。
永久的な磁石の使用が原因で磁場を提供する回転子プロセスは成長し、信頼でき、そして適用範囲が広く、設計吐出し量はメガワットまでワットの10小さい、場合もある。同時に、組の回転子の永久的な磁石の数を高めるか、または減らすことによって、永久マグネット同期電動機の速度範囲をより広くさせるモーターの棒の数を変えることは容易行う。multi-pole永久マグネット回転子を使うと、定格速度は通常の非同期モーターによって達成しにくい1桁低い場合もある。
特に低速強力なアプリケーション環境で、永久マグネット同期電動機は低速のmulti-pole設計によって永久マグネット同期電動機の利点強調することができる、減力剤と通常のモーターによって比較されてディレクト・ドライブ、できる。
永久マグネットモーターの変化は磁石によって発生する。変化分野は後押しされるか、または反対することができるある特定の道に続く。変化分野を後押しするか、または激化させることはモーターが一時的にトルクの生産を高めるようにする。変化分野に反対することはモーターの既存の磁石分野を否定する。減らされた磁石分野はトルクの生産を限るが、バックemf電圧を減らす。減らされたバックemf電圧は高出力の速度で作動するためにモーターを押すように電圧を自由に使えるようにする。両タイプの操作は付加的なモーター流れを要求する。d軸線を渡って、モーター コントローラーによって現在の、モーターの方向は望ましい効果を定める。
適用:
永久マグネット同期電動機は頻度コンバーターによって石油化学の、化学繊維、織物、機械類、電子工学、ガラス、ゴム、包装、印刷、ペーパー作成、印刷およびずっと染まることの速度制御の伝送機器のために広く利用されている最もよいオープン・ループ ステップなしの速度制御システムを形作るために、冶金学および他の企業は結合することができる。
利点:
小さく、軽量
特別な電磁石および構造設計では、容積に重量の比率は20%減る、全機械の長さは10%減り、固定子スロットの標準スピードは90%に増加する。
非常に統合される
モーターとインバーター間の外的な回路の関係を避け、システム製品の信頼性を改善するモーターおよびインバーターは非常に統合される。
エネルギー効率が良い
高性能rare-earth永久マグネット材料、特別な固定子スロットおよび回転子の構造はこのモーターをIE4標準まで有効にさせる。
カスタム設計しなさい
特別な機械に専用されているカスタマイズされた設計および製造は余分な機能および設計差益をおよび費用を最小にするために減らす。
低い振動および騒音
モーターはディレクト・ドライブ、装置の騒音および振動は小さく、建築工事の環境の影響は減る。
手入れ不要
ギヤ潤滑油を規則的に変える高速ギヤ部品無し、必要性無しおよび偽りなく手入れ不要装置。
PMモーターは2つの主要な部門に分けることができる:表面の永久マグネットモーター（SPM）および内部の永久マグネットモーター（IPM）。どちらのモーター設計タイプも回転子棒を含んでいない。タイプは両方ともに添付される永久的な磁石か回転子の内部によって磁束を発生させる。
SPMモーターは回転子の表面の外面に添付される磁石を備えている。このような理由で機械土台は、機械強さIPMモーターのそれより弱い。弱められた機械強さはモーターの最高の安全な機械速度を限る。さらに、これらのモーターは非常に限られた磁気saliency （Ldの≈ Lq）を表わす。インダクタンス価値は回転子ターミナルで回転子の位置にもかかわらず一貫している測定した。近い単一性のsaliencyの比率のためにトルクを作り出すために、SPMモーター設計は磁気トルクの部品に、完全に、かなり頼る。
IPMモーターに回転子自体に埋め込まれる永久マグネットがある。SPMの同等とは違って、永久的な磁石の位置はIPMモーターを高速で作動のために非常に機械的に健全、適したようにする。これらのモーターはまた比較的高い磁気saliencyの比率によって定義される（Lq > Ld）。磁気saliencyが原因で、IPMモーターにモーターの磁気および不本意のトルクの部品の利用によってトルクを発生させる機能がある。
