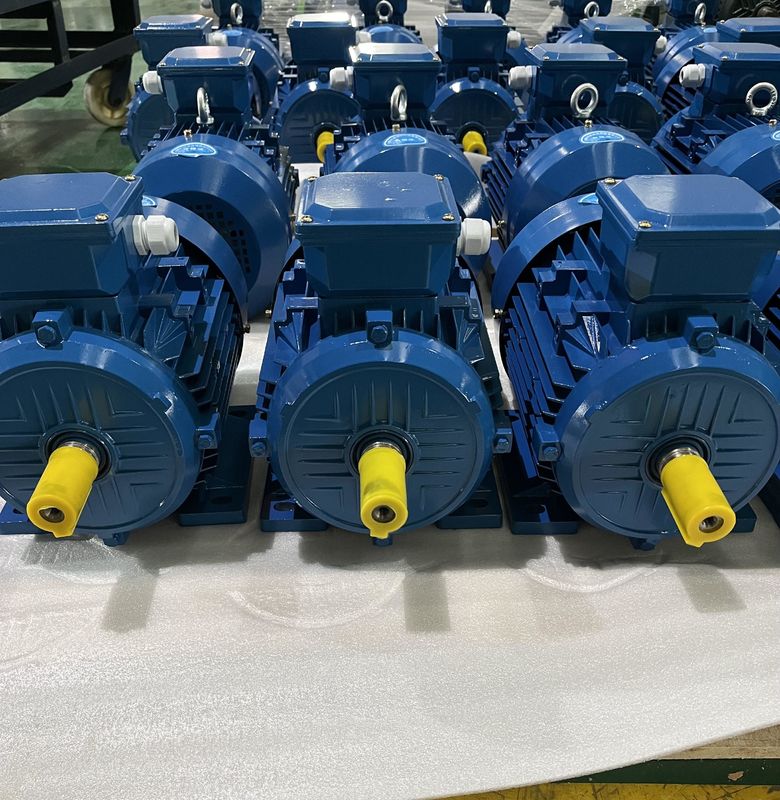

132kw 250kwの永久マグネット同期電動機の低速高い発電IP68

どんな適用がPMSMモーターを使用するか。

PMSMモーターを使用する企業は冶金、陶磁器、ゴム製を、石油、織物、および多くの他を含んでいる。PMSMモーターは一定した電圧および頻度、また可変的な速度ドライブ（VSD）塗布の供給から同期速度で作動するように設計することができる。 高性能および力およびトルク密度が原因で、それらは一般にミキサーのような高いトルクの適用の優秀な選択、粉砕機、ポンプ、ファン、送風機、コンベヤーおよび伝統的に誘導電動機がある産業適用である。

Rare-earth永久マグネットモーターの利点

高性能:非同期モーターの効率のカーブは定格負荷の60%以下一般により速く落ち、効率は軽い負荷で非常に低い。希土類永久マグネットモーターの効率のカーブは高く、平らであり、定格負荷の20%~120%に高性能区域にある。

高い発電の要因:希土類永久マグネット同期電動機の力率の測定値は1.0の限界値に近い。力率のカーブは効率のカーブ高く、平らである。力率は高い。低電圧の無効電力補償は要求されないし、電力配分のシステム容量は十分に利用される。

固定子の流れは小さい:回転子は刺激流れを備えていない、無効電力は減り、固定子の流れはかなり減る。同じ容量の非同期モーターによって比較されて、固定子の現在の値は30%から50%減らすことができる。同時に固定子の流れが非常に減るので、モーター温度の上昇は減り、忍耐のグリースおよび忍耐の生命は拡張される。

高いout-of-stepトルクおよび同期引込みのトルク:希土類永久マグネット同期電動機により高いout-of-stepトルクがあり、モーターを作る同期引込みのトルク、より高い積載量があり、同時性に滑らかに引っ張ることができる。

Rare-earth永久マグネットモーターの不利な点

高い費用:同じ指定の非同期モーターによって比較されて、固定子と回転子間の空隙はより小さく、各部品の処理の正確さは高い;回転子の構造はより複雑であり、希土類磁気鋼鉄材料の価格は高い;従って、非同期モーターのために共通約2回のモーター製造原価は高い。

フル パワーの開始の大きい影響:完全な圧力で始まるとき、同期速度は非常に短い時間に引出すことができる。機械衝撃は大きい。開始の流れは評価される流れ10倍以上である。電源システムの影響は大きく、電源システムの大容量を要求する。

Rare-earth磁石の鋼鉄は減磁し易い:永久マグネット材料が振動、高温に服従し、積み過ぎるとき、磁気透磁率は減るかもしれない現在にまたは永久マグネットモーターの性能を減らす消磁現象は起こる。

PMモーター構造
PMモーター構造は2つの部門に分けることができる:内部および表面。各部門に部門のサブセットがある。表面PMモーターは回転子の表面に設計の強さを高める磁石か差込みを備えることができる。内部の永久マグネットモーター位置および設計は広く変わることができる。IPMモーターの磁石は中心に近い方に来ると同時に差込み大きいブロックとしてまたはぐらつくである場合もある。もう一つの方法はそれらをスポーク パターンで埋め込んでもらうことである。

負荷とのPMモーター インダクタンス変化
トルクを発生させるためにそれほど変化だけ鉄の部分につなぐことができる。最終的に、鉄は変化が飽和させ、もはやつながるようにする。結果は変化分野によって取られる道のインダクタンスの減少である。PM機械では、d軸線およびq軸線インダクタンス価値は負荷流れの増加と減る。

SPMモーターのdおよびq軸線インダクタンスはほぼ同一である。磁石が回転子の外にあるので、q軸線のインダクタンスはd軸線インダクタンスと同じ率で落ちる。但し、IPMモーターのインダクタンスは別様に減る。再度、d軸線インダクタンスは磁石が変化道にあり、誘導の特性を発生させないので自然により低い。従って、q軸線に関して変化のかなりより低い減少で起因するd軸線で飽和するべきより少ない鉄がある。

/激化PMモーターの弱まることを溶かしなさい
永久マグネットモーターの変化は磁石によって発生する。変化分野は後押しされるか、または反対することができるある特定の道に続く。変化分野を後押しするか、または激化させることはモーターが一時的にトルクの生産を高めるようにする。変化分野に反対することはモーターの既存の磁石分野を否定する。減らされた磁石分野はトルクの生産を限るが、バックemf電圧を減らす。減らされたバックemf電圧は高出力の速度で作動するためにモーターを押すように電圧を自由に使えるようにする。両タイプの操作は付加的なモーター流れを要求する。d軸線を渡って、モーター コントローラーによって現在の、モーターの方向は望ましい効果を定める。

IPM （内部の永久マグネット）モーターの構造

慣習的なSPM （表面の永久マグネット）モーターは永久マグネットが回転子の表面に付す構造を備えている。それは磁石からの磁気トルクだけを使用する。一方では、IPMモーターは磁気トルクに加えて磁気抵抗によって回転子自体で永久マグネットを埋め込むことによって不本意を使用する。

SPM.IPMモーター回転子の構造

IPM （内部の永久マグネット）モーターは特色になる

高いトルクおよび高性能
高いトルクおよび高出力は磁気トルクに加えて不本意のトルクの使用によって達成される。

省エネ操作
それは30%まで慣習的なSPMモーターと比較されるより少ない力消費する。

高速回転
それはベクトル制御を使用して2つのタイプのトルクの制御による高速モーター回転に答えることができる。

安全
永久マグネット以来、機械安全同様に改良されるSPMでとは違って、磁石取り外さない遠心力が原因で埋め込まれる。

ベクトル制御の特徴

慣習的なシステム（120程度の伝導システム）にモーターで方形波として印象づけられる流れがある間、ベクトル制御は回転子の位置（磁石の角度）の方の正弦波に回る、従ってモーター流れを制御することは可能になる電圧に印象づける。

現代永久マグネットモーター技術の適用の分析

1.家庭電化製品の市場への永久マグネット電気機械の技術の適用

家庭電化製品の市場への永久マグネットモーター技術の適用はVCDDVDおよびコンピュータで明示される。現在、それは次第に産業化の開発を形作り、多相可変的な速度ドライブに次第に拡大した。例えば、人々はインバーター エアコンを使用し次第にエアコン モーターの容積を減らすためにエアコンの作動効率を、改善するのに現代永久マグネットモーター技術を最小にするエアコンによって引き起こされる騒音を使用する。

2.エレベーターの市場の永久マグネット電気機械の技術の適用

永久マグネットモーター可変的な速度システムはほぼ10年間エレベーターの市場で使用された。例えば、エレベーターの牽引機械として低速希土類永久マグネットモーターの使用によって、希土類永久マグネットモーターの使用は電気エネルギーの20%年を使用するためにエレベーターを救うことができる。現代永久マグネットモーターは通常大きいロード変更および高速調節の条件の可変的速度のドライブの分野で使用される。

3.産業および採鉱企業の永久マグネット電気機械の技術の適用

永久マグネットモーターの開発によって、大きいトルクのずっと永久マグネットモーターはよく発達している、市場の永久マグネット可変的な頻度モーターの特に巧妙な進水は重い産業および採鉱企業を新しい選択与えた。永久マグネットモーターの出力トルクが十分に大きいので、機械伝達の使用は減り、速度は制御可能である。それは低い速度で動くことができる。従って、安全危険を減らす、従って永久マグネット可変的な頻度モーターは多くの産業および採鉱企業で非常に普及している、上の2装置の関連装置そして維持を購入する費用を救う流動カップリングの適用は除去される。可変的な頻度速度正規機能のために、それは生産の効率を改善し、電気エネルギーを節約することができるユーザーがように強い保証を提供する。従って、現代永久マグネット可変的な頻度モーターは装置を将来改善する産業および採鉱企業のための必要な選択である。

従って、それはで、作動条件、環境および他の要因ことをの変更によって希土類永久マグネット同期電動機が自身の損失の減少によって省エネ影響されないこと言うことができる。
