プロダクト細部
起源の場所: 中国
ブランド名: ENNENG
証明: CE,UL
モデル番号: PMM
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 500-5000/set
パッケージの詳細: 耐航性のあるパッキング
受渡し時間: 15-120日
支払条件: L/C、T/T
供給の能力: 20000セット/年
名前: |
PMDDモーター |
現在: |
AC |
材料: |
レアアースNdFeB |
出力領域: |
15〜3000kw |
設置: |
IMB3 IMB5 IMB35 |
ポーランド人: |
2,4,6,8,10、等。 |
保護等級: |
IP54 IP55 IP68 IP65 |
頻度: |
50/60HZ |
特徴: |
低速ディレクト・ドライブ |
サービス: |
ODM、OEM |
名前: |
PMDDモーター |
現在: |
AC |
材料: |
レアアースNdFeB |
出力領域: |
15〜3000kw |
設置: |
IMB3 IMB5 IMB35 |
ポーランド人: |
2,4,6,8,10、等。 |
保護等級: |
IP54 IP55 IP68 IP65 |
頻度: |
50/60HZ |
特徴: |
低速ディレクト・ドライブ |
サービス: |
ODM、OEM |

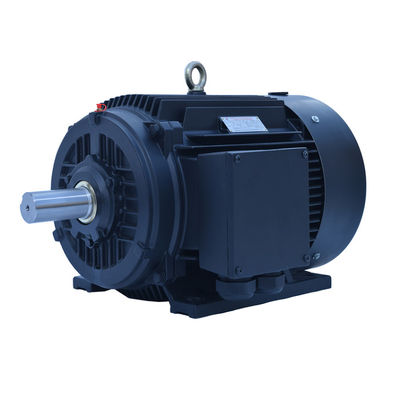

低速ダイレクトドライブ 稀土永久磁石 PMSM 電動モーター
常磁気同期モーターとは?
PMモーターは,モーターのローターの表面に埋め込まれた磁石を使用するACモーターである.磁石は,ローターにリンクすることによって,スタータフィールドを生成するために必要とする代わりに,一定のモーターフロースを生成するために使用されます第4モーターは,ラインスタートPM (LSPM) モーターとして知られ,両方のモーターの特徴を組み込む.LSPMモーターは,PMモーターの磁石をローター内に組み込み,リスの檻モーターのローターバーをモルクと効率を最大化するために.
永久磁石モーターの技術上の利点の原則の分析
常磁気同期モーターの原理は次のとおりです.モーターのステーターの巻き込みで,3相電流に,通過電流の後,それはモーターのステータリングのローリングのために回転磁場を形成します永久磁石の磁極が固定されているため,同じ相の磁極が異なる反射力を引き寄せるという原理に従ってローターの回転速度は,ローターの回転ポール速度に等しい.
磁場を供給するために永久磁石を使用しているため,ロータープロセスは成熟し,信頼性があり,サイズで柔軟であり,設計容量は数万ワットからメガワットまで小さくなります.同時にローターのパーマンマグネットの数を増やしたり減らしたりすることで,モーターのポール数を変更することが容易になります.永久磁石同期モーターの回転幅を拡大する多極永久磁石回転器では,定数速度が単位数まで低くなることもあり,普通の非同期モーターでは達成が困難です.
特に低速高功率アプリケーション環境では,永久磁石同期モーターは低速で多極設計で直接駆動できます.普通のモーターと減速機と比較すると常磁気同期モーターの利点は強調できます.
PMモーター構造
PMモーター構造は,内部と表面の2つのカテゴリーに分けることができます.各カテゴリーにはカテゴリーのサブセットがあります.表面PMモーターは,ローターの表面に磁石を付け,または挿入することができます.内部の永久磁石モーターの位置と設計は大きく異なります.IPMモーターの磁石は,大きなブロックとして挿入または彼らはコアに近づくようにステップアップすることができます別の方法として スピークパターンに埋め込むことです
PMモーターは,表面永久磁石モーター (SPM) と内部永久磁石モーター (IPM) の2つの主要カテゴリーに分けることができる.両方のモーター設計タイプにはローターバーが含まれていない.両タイプとも,ローターに固定された永久磁石またはローターの内部に固定された永久磁石によって磁気フルースを生成する.
SPMモーターには,ローターの表面の外側に磁石が固定されている.この機械的なマウントのために,それらの機械的な強さはIPMモーターよりも弱い.弱体化した機械的強さは,モーターの最大安全機械的な速度を制限します.さらに,これらのモーターは非常に限られた磁気突起 (Ld ≈ Lq) を示しています.ローターの端で測定されたインダクタンス値は,ローターの位置に関係なく一貫しています.突出率がほぼ一致しているためSPMモーターの設計は,完全にではないとしても,電磁トークコンポーネントに大きく依存します.
IPMモーターは,ローター自体に固定磁石を組み込みます. SPMモーターとは異なり,永久磁石の位置は,IPMモーターを機械的に非常に健全にします.非常に高速で動作するのに適しているこれらのモーターは,比較的高い磁気突出率 (Lq > Ld) によって定義されています.IPMモーターは,モーターの磁気と反動モーターの両方のコンポーネントを利用してトルクを生成する能力を有する..
永久磁石モーターと非同期モーターの違い:
01ローターの構造
アシンクロンモーター:ローターは,鉄コアと巻き込み,主にリスの檻とワイヤーロープのローターで構成されています.リスの檻ローターはアルミ棒で鋳造されています.ステータを切るアルミ棒の磁場は,ローターを動かす.
PMSMモーター:永久磁石はローターの磁極に埋め込まれていますステータで生成される回転磁場によって回転させられ,同じ相の磁極が異なる反発力を引き寄せる原理に従って回転する.
02効率性
アシンクロンモーター:電網の刺激から電流を吸収する必要があり,一定量のエネルギー損失,モーター反応電流,低功率因子が生じる.
PMSMモーター:磁場は永久磁石によって供給され,ローターは刺激電流を必要とせず,モーターの効率が向上します.
03容量と重量
高性能永磁磁材の使用により,永磁同期モーターの空間の磁場は,非同期モーターよりも大きい.アシンクロンモーターと比較してサイズと重量は減少しますアシンクロンモーターより 1~2フレームサイズが小さい
04モーターのスタート電流
アシンクロンモーター:電力の周波数で直接起動し,電流の開始電流は大きい.電力網に一瞬で大きな影響を与える大量のスタート電流は,ステータルの巻き込みの漏れ抵抗電圧の低下を増加させ,スタートトルクが小さいため,重負荷のスタートは達成できません.インバーターが使用されている場合でも定位出力電流範囲内でのみ起動できます
PMSMモーター: 専用コントローラによって駆動され,減速器の定数出力要件が欠けています.実際のスタート電流は小さいです.電流は負荷に応じて徐々に増加しますスタートトークは大きい.
05パワーファクター
アシンクロンモーターは 低功率因子で 電力網から大量の反応電流を吸収しなければなりませんアシンクロンモーターの大きな電源が電網に短期的に影響を与える電力網の設備やトランスフォーマーに 特定の損傷を与えるでしょう電力網の品質を確保し,設備の使用コストを増やすために,電力補償装置を追加し,反応電力補償を行う必要があります..
常磁気同期モーターのローターには誘導電流がないし,モーターの電源因子は高い.電力網の品質因子を向上させ,補償装置の設置をなくす.
06メンテナンス
アシンクロンモーター+減速器構造は,振動,熱,高故障率,高潤滑油消費量,高手作業維持コストを生む.
3相の常磁石同期モーターが 直接装置を動かすので 減速器が取り除かれると機械的な振動は小さい運転システム全体がほとんど メンテナンスなしです
3相の常磁石同期モーターが 直接装置を動かすので 減速器が取り除かれると機械的な振動は小さい運転システム全体がほとんど メンテナンスなしです
稀土 永久磁石 モーター の 特色
ローターのポールが 鉄磁石でできていて 滑りも刺激もありませんローターには基本的な波の鉄と銅の磨きがない.
ローターは永久磁石によって刺激され,反応性刺激電流は必要ありません.したがって,パワーファクターは向上し,反応力も減少し,ステータの電流は大幅に減少します.ステータスの銅と鉄の損失は大幅に減少します.
極弧係数は,電圧とスタータ構造が恒常であるとき,アシンクロンモーターよりも大きいので,モーターの平均磁気誘導強度は,非同期モーターよりも小さいし,鉄の損失は小さい..
恒久磁石同期モーターは,その損失を削減することで,エネルギーを節約し,動作条件,環境,他の要因.
自動検出と閉ループ操作
最近の駆動技術の進歩により,標準ACドライブは"自己検出"し,モーター磁石の位置を追跡することができます. 閉ループシステムは,通常,性能を最適化するためにzパルスチャネルを使用します.特定の習慣を通してA/Bチャネルを追跡し,zチャネルのエラーを修正することで,モーター磁石の正確な位置がわかります.磁石の正確な位置を知ることで,最適な効率を導く最適なトルク生産が可能になります..
