プロダクト細部
起源の場所: 中国
ブランド名: ENNENG
証明: CE,UL
モデル番号: PMM
支払及び船積みの言葉
最小注文数量: 1セット
価格: USD 500-5000/set
パッケージの詳細: 耐航性のあるパッキング
受渡し時間: 15-120日
支払条件: L/C、T/T
供給の能力: 20000セット/年
名前: |
PMMの永久マグネットモーター |
現在: |
AC |
材料: |
希土類NdFeB |
出力領域: |
5.5-3000kw |
ポーランド人: |
2,4,6,8,10 |
電圧: |
380v、660v、1140v、3300v、6kv、10kv |
色: |
青、灰色、等。 |
タイプ: |
IPMSM |
ハウジング: |
鋳鉄 |
頻度: |
50HZ |
名前: |
PMMの永久マグネットモーター |
現在: |
AC |
材料: |
希土類NdFeB |
出力領域: |
5.5-3000kw |
ポーランド人: |
2,4,6,8,10 |
電圧: |
380v、660v、1140v、3300v、6kv、10kv |
色: |
青、灰色、等。 |
タイプ: |
IPMSM |
ハウジング: |
鋳鉄 |
頻度: |
50HZ |

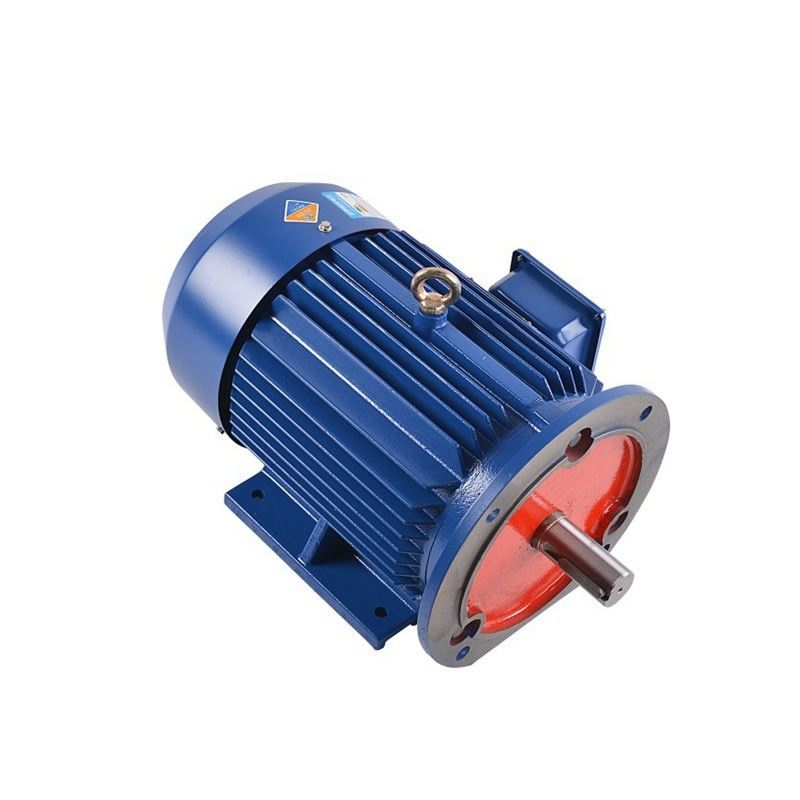

エネルギー効率が良い放射状の変化ディレクト・ドライブPMM永久マグネットモーター
永久マグネットモーターおよび利点の簡潔な説明
永久マグネットモーターは操作に必要な磁界を発生させるのに電磁石の代りに永久的な磁石を使用する電気機械である。これらのモーターに電磁石を使用する従来のモーター上の複数の利点がある:
1. 高性能:回転子の巻上げで流れの不在によるより低い損失があるので永久マグネットモーターに従来のモーターより高性能がある。
2. よりよい出力密度:材料の少量の強い磁界を発生させてもいいので永久マグネットモーターに従来のモーターより高い発電密度がある。
3. 小型および重量:高い発電密度が原因で、永久マグネットモーターはそれらをスペースおよび重量が心配である適用にとって理想的にさせる小さく、軽くより従来のモーターであるように設計することができる。
4. より低い維持:永久マグネットモーターは従来のモーター、意味するより少ない維持を要求し、より長い寿命があるより少数の可動部分を備えている。
5. よりよい制御:負荷および速度の変更により速く答えてもいいので永久マグネットモーターにそれらを精密な制御を要求する適用のために適したようにするよりよい制御がある。
永久マグネット同期電動機の働くこと
永久マグネット同期電動機の働き主義は同期電動機に類似している。それは同期速度で起電力を発生させる回転磁界によって決まる。固定子の巻上げが3-phase供給の提供によって活気づくとき、回転磁界は空隙の間に作成される。
これは回転子分野の棒が同期速度で回転磁界を握り、回転子が絶えず回るときトルクを作り出す。これらのモーターがモーターを自己始めていないので、可変的な頻度電源を提供することは必要である。
永久マグネットモーターの技術的な利点の原則の分析
永久マグネット同期電動機の原則は次の通りある:流れパスのの後の三相流れへのモーターの固定子の巻上げでは、それはモーターの固定子の巻上げのための回転磁界を形作る。回転子が永久マグネットと取付けられているので、永久マグネット磁極は別の拒絶を引き付ける同じ段階の磁極の原則に従って固定子で、固定子で発生した磁界が回るために回転子を運転する回転回転子の回転速度回転棒の速度と等しい作り出した固定される。
バックemf波形:
emfは逆起電力のために短いもどって来るが、別名反起電力である。逆起電力は固定子の巻上げと回転子の磁界間に相対運動があるとき電動機に起こる電圧である。回転子の幾何学的な特性はバックemf波形の形を定める。これらの波形は正弦、台形、三角、または中間何かのどちらである場合もある。
誘導およびPM機械は両方バックemf波形を発生させる。誘導機では、バックemf波形は残りの回転子分野が固定子分野の欠乏のためにゆっくり腐るように腐る。但し、PM機械と、回転子は自身の磁界を発生させる。従って、電圧は固定子の巻上げで回転子が動きにある時はいつでも引き起こすことができる。バックemf電圧は速度と直線に上がり、最高の規定回転数の決定の重大な要因である。
永久マグネットAC （PMAC）モーターは広い応用範囲をを含む備えている:
永久マグネット同期電動機は頻度コンバーターによって石油化学の、化学繊維、織物、機械類、電子工学、ガラス、ゴム、包装、印刷、ペーパー作成、印刷およびずっと染まることの速度制御の伝送機器のために広く利用されている最もよいオープン・ループsteppless速度制御システムを形作るために、冶金学および他の企業は結合することができる。
PMモーターは2つの主要な部門に分けることができる:表面の永久マグネットモーター（SPM）および内部の永久マグネットモーター（IPM）。どちらのモーター設計タイプも回転子棒を含んでいない。タイプは両方ともに添付される永久的な磁石か回転子の内部によって磁束を発生させる。
SPMモーターは回転子の表面の外面に添付される磁石を備えている。このような理由で機械土台は、機械強さIPMモーターのそれより弱い。弱められた機械強さはモーターの最高の安全な機械速度を限る。さらに、これらのモーターは非常に限られた磁気saliency （Ldの≈ Lq）を表わす。
インダクタンス価値は回転子ターミナルで回転子の位置にもかかわらず一貫している測定した。近い単一性のsaliencyの比率のためにトルクを作り出すために、SPMモーター設計は磁気トルクの部品に、完全に、かなり頼る。
IPMモーターに回転子自体に埋め込まれる永久マグネットがある。SPMの同等とは違って、永久的な磁石の位置はIPMモーターを高速で作動のために非常に機械的に健全、適したようにする。これらのモーターはまた比較的高い磁気saliencyの比率によって定義される（Lq > Ld）。磁気saliencyが原因で、IPMモーターにモーターの磁気および不本意のトルクの部品の利用によってトルクを発生させる機能がある。
利点
小さく、軽量
特別な電磁石および構造設計では、容積に重量の比率は20%減る、全機械の長さは10%減り、固定子スロットの標準スピードは90%に増加する。
非常に統合される
モーターとインバーター間の外的な回路の関係を避け、システム製品の信頼性を改善するモーターおよびインバーターは非常に統合される。
エネルギー効率が良い
高性能rare-earth永久マグネット材料、特別な固定子スロットおよび回転子の構造はこのモーターをIE4標準まで有効にさせる。
カスタム設計しなさい
特別な機械に専用されているカスタマイズされた設計および製造は余分な機能および設計差益をおよび費用を最小にするために減らす。
低い振動および騒音
モーターはディレクト・ドライブ、装置の騒音および振動は小さく、建築工事の環境の影響は減る。
手入れ不要
ギヤ潤滑油を規則的に変える高速ギヤ部品無し、必要性無しおよび偽りなく手入れ不要装置。
クローズド・ループ操作対自己感知
ドライブ技術の最近の前進は」自己検出し、モーター磁石の位置を追跡するために標準的なACを運転する「可能にする。クローズド・ループ システムは普通性能を最大限に活用するのにz脈拍チャネルを使用する。ある特定のルーチンによって、ドライブはA/Bチャネルを追跡し、zチャネルとの間違いを修正によってモーター磁石の厳密な位置を知っている。磁石の厳密な位置を知っていることは最適効率に終って最適トルクの生産を可能にする。
/激化PMモーターの弱まることを溶かしなさい
永久マグネットモーターの変化は磁石によって発生する。変化分野は後押しされるか、または反対することができるある特定の道に続く。変化分野を後押しするか、または激化させることはモーターが一時的にトルクの生産を高めるようにする。変化分野に反対することはモーターの既存の磁石分野を否定する。減らされた磁石分野はトルクの生産を限るが、バックemf電圧を減らす。減らされたバックemf電圧は高出力の速度で作動するためにモーターを押すように電圧を自由に使えるようにする。両タイプの操作は付加的なモーター流れを要求する。d軸線を渡って、モーター コントローラーによって現在の、モーターの方向は望ましい効果を定める。
どんな適用がPMSMモーターを使用するか。
永久マグネット同期電動機に単純構造、小型、高性能および高い発電の要因の利点がある。それは冶金の企業（ironmakingの植物および焼結植物、ずっと等）、陶磁器の企業（ボール ミル）、ゴム製企業（内部ミキサー）、石油産業（ポンピング ユニット）、繊維工業（二重ねじれ機械、回転フレーム）および中型および低電圧モーターの他の企業で広く利用されている。
IPMをなぜ選ぶべきであるかSPMの代りのモーターか。
1. 高いトルクは磁気トルクに加えて不本意のトルクの使用によって達成される。
2. IPMモーターは30%まで慣習的な電動機と比較されるより少ない力消費する。
3. 機械安全はSPMでとは違って、磁石取り外さない遠心力が原因で同様に改善される。
4. それはベクトル制御を使用して2つのタイプのトルクの制御による高速モーター回転に答えることができる。
