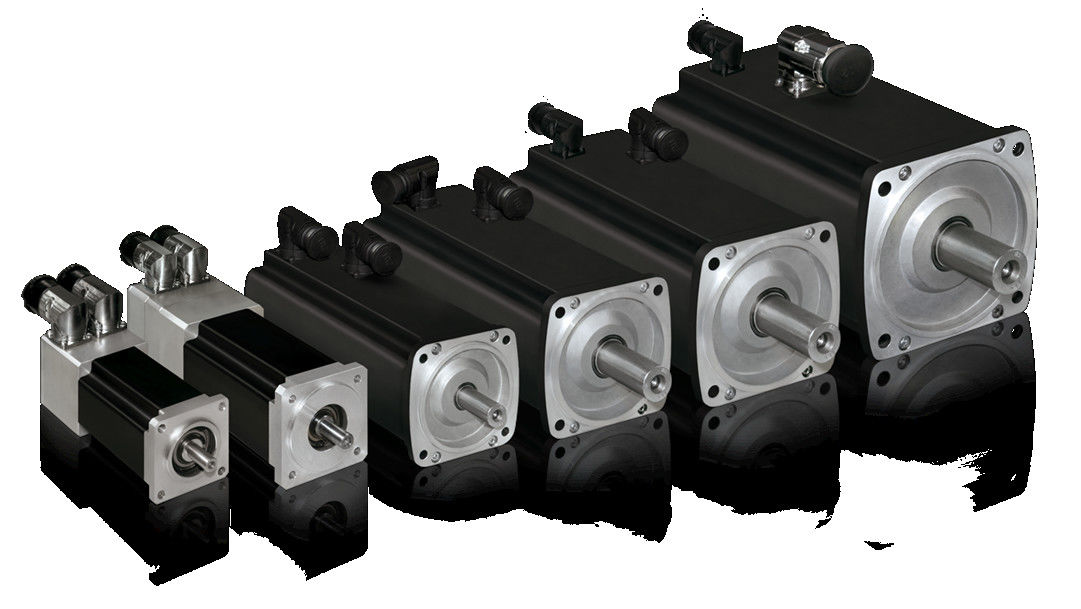

高電力産業 省エネ IPM SPM モーター

永久磁石 モーター と アシンクロン モーター の 違い

01ローターの構造

アシンクロンモーター:ローターは,鉄コアと巻き込み,主にリスの檻とワイヤーロープのローターで構成されています.リスの檻ローターはアルミ棒で鋳造されています.ステータを切るアルミ棒の磁場は,ローターを動かす.

PMSMモーター:永久磁石はローターの磁極に埋め込まれていますステータで生成される回転磁場によって回転させられ,同じ相の磁極が異なる反発力を引き寄せる原理に従って回転する.

02効率性

アシンクロンモーター:電網の刺激から電流を吸収する必要があり,一定量のエネルギー損失,モーター反応電流,低功率因子が生じる.

PMSMモーター:磁場は永久磁石によって供給され,ローターは刺激電流を必要とせず,モーターの効率が向上します.

03容量と重量

高性能永磁磁材の使用により,永磁同期モーターの空間の磁場は,非同期モーターよりも大きい.アシンクロンモーターと比較してサイズと重量は減少しますアシンクロンモーターより 1~2フレームサイズが小さい

04モーターのスタート電流

アシンクロンモーター:電力の周波数で直接起動し,電流の開始電流は大きい.電力網に一瞬で大きな影響を与える大量のスタート電流は,ステータルの巻き込みの漏れ抵抗電圧の低下を増加させ,スタートトルクが小さいため,重負荷のスタートは達成できません.インバーターが使用されている場合でも定位出力電流範囲内でのみ起動できます

PMSMモーター: 専用コントローラによって駆動され,減速器の定数出力要件が欠けています.実際のスタート電流は小さいです.電流は負荷に応じて徐々に増加しますスタートトークは大きい.

05パワーファクター

アシンクロンモーターは 低功率因子で 電力網から大量の反応電流を吸収しなければなりませんアシンクロンモーターの大きなスタート電流は,電力網に短期的な影響を与える電力網の設備やトランスフォーマーに 特定の損傷を与えるでしょう電力網の品質を確保し,設備の使用コストを増やすために,電力補償装置を追加し,反応電力補償を行う必要があります..

常磁気同期モーターのローターには誘導電流がないし,モーターの電源因子は高い.電力網の品質因子を向上させ,補償装置の設置をなくす.

06メンテナンス

アシンクロンモーター+減速器構造は,振動,熱,高故障率,高潤滑油消費量,高手作業維持コストを生む.

3相の常磁石同期モーターが 直接装置を動かすので 減速器が取り除かれると機械的な振動は小さい運転システム全体がほとんど メンテナンスなしです

恒磁交流 (PMAC) モーターは,以下を含む幅広い用途があります.

工業機械: PMACモーターは,ポンプ,圧縮機,ファン,機械工具などの様々な産業機械アプリケーションで使用されます. 高効率,高電力密度,そして正確な制御これらの用途に最適です.

ロボティクス:PMACモーターは,ロボット工学および自動化アプリケーションで使用され,高いトルク密度,正確な制御,高効率を提供します.他のモーション制御システム.

HVAC システム: PMAC モーターは,高効率,正確な制御,低騒音レベルを提供する暖房,換気,空調 (HVAC) システムで使用されます.これらのシステムにおけるファンとポンプで使用されます..

再生可能エネルギーシステム: PMACモーターは,風力タービンや太陽電池トレーサなどの再生可能エネルギーシステムで使用され,高効率,高電力密度,精密な制御を提供します.発電機や追跡システムでよく使用されています.

医療機器:PMACモーターは,MRI機器などの医療機器で使用され,高いトルク密度,正確な制御,低騒音レベルを提供しています.これらの機械の動くパーツを動かすモーターに使用されます.

利点:

小さくて 軽い

特殊な電磁構造設計では,体積/重量比は20%減少し,機械全体の長さは10%減少し,ステータススロットの全速度は90%に増加します.

高度に統合

モーターとインバーターは高度に統合されており,モーターとインバーターの間の外部回路接続を避け,システム製品の信頼性を向上させます.

エネルギー効率

高性能な稀土永久磁石材料,特殊なステータスロート,およびローターの構造により,このモーターはIE4標準まで効率的です.

カスタムデザイン

特殊機械専用のカスタマイズされた設計と製造は,冗長な機能と設計利益を削減し,コストを最小限に抑えます

低振動 と 騒音

モーターは直接駆動され,機器の騒音と振動は小さく,建設作業環境への影響は減少します.

メンテナンス無料

高速ギア部品はなく 定期的なギア潤滑液交換も不要で メンテナンスの必要もない機器です

IPM VS SPM

永久磁石モーター (PMとも呼ばれ) は,内部永久磁石 (IPM) と表面永久磁石 (SPM) の2つの主要カテゴリーに分けることができます.両タイプとも,ローターに固定された永久磁石またはローターの内部に固定された永久磁石によって磁気フルースを生成する.

SPM

表面永久磁石

恒久磁石がローターの周りに固定されているタイプのモーター.

SPMモーターはローターの表面の外側に磁石が固定されており,その機械強度は IPMモーターよりも弱です.弱体化した機械的強さは,モーターの最大安全機械的な速度を制限します.さらに,これらのモーターは非常に限られた磁気突起 (Ld ≈ Lq) を示しています.ローターの端で測定されたインダクタンス値は,ローターの位置に関係なく一貫しています.突出率がほぼ一致しているためSPMモーターの設計は,完全にではないとしても,電磁トークコンポーネントに大きく依存します.

IPM

内部の永久磁石

永久磁石が組み込まれたローターを持つモーターは IPM と呼ばれる.

IPMモーターは,ローター自体に固定磁石を組み込みます. SPMモーターとは異なり,永久磁石の位置は,IPMモーターを機械的に非常に健全にします.非常に高速で動作するのに適しているこれらのモーターは,比較的高い磁気突出率 (Lq > Ld) によって定義されています.IPMモーターは,モーターの磁気と反気モルチの両方のコンポーネントを利用してトルクを生成することができます..

低速高性能永久磁石直送モーターの省エネ効果は? 我々は,エネルギー節約モニタリングセンターによって公表された省エネ効果テストデータを参照します.次のように:

現在,低速永久磁石同期モーターは,低速と高いトルク,同じパワーのモーター+減速機よりも小さな容量,安定した出力,高効率鉱山,石炭,セメント,ベルトコンベア,スクラパー,バケツホイールマシン,ボールミール,ハビングマシン,オープンミール,内部ミキサー圧縮機,真空ポンプ,回転圧縮機,低速ポンプ,低頭部と大きな流量,など,金属,石油,化学産業の分野で使用される水の保全技術鉱山,石炭,水泥,金属,石油,化学産業などが エネルギー消費と大気汚染を伴う産業ですベルトコンベアーのような重機械設備,エレベーター,ボールミルは主にインダクションモーター,減速機,大型・小型の開いたギアリングの伝送モードと低速・高トルクパーマンマグネットモーターの浸透率が低い中国政府は上記の産業を継続的に変革し,向上させ,エネルギー節約の変革の要求が増加し続けています.これらの産業における低速および高トルク永久磁石モーターの需要は増加する可能性があります.低速および高トルクパーマンマグネットモーターの市場規模は,安定した成長傾向を示します.
