プロダクト細部
起源の場所: 中国
ブランド名: ENNENG
証明: CE
モデル番号: PMG
支払及び船積みの言葉
最小注文数量: 1
価格: USD 1000-5000/set
パッケージの詳細: 耐航性のあるパッキング
受渡し時間: 15-120日
支払条件: L/C,T/T
供給の能力: 20000セット/年
名前: |
電気発電のための10~3000kWの低速永久磁石発電機 |
現在のタイプ: |
AC |
出力領域: |
5-2000kw |
保護度: |
IP54 IP55 |
ブランドの忍耐: |
SKF |
冷却方法: |
冷却される自然 |
巻く材料: |
銅100% |
定数電圧: |
400V |
適用する: |
風力、ハイドロ タービン |
設置: |
IMB3 IMB5 IMB35 |
名前: |
電気発電のための10~3000kWの低速永久磁石発電機 |
現在のタイプ: |
AC |
出力領域: |
5-2000kw |
保護度: |
IP54 IP55 |
ブランドの忍耐: |
SKF |
冷却方法: |
冷却される自然 |
巻く材料: |
銅100% |
定数電圧: |
400V |
適用する: |
風力、ハイドロ タービン |
設置: |
IMB3 IMB5 IMB35 |

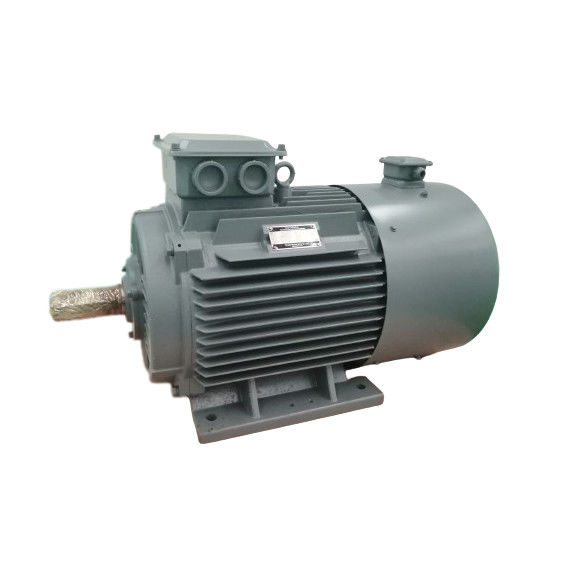

電気発電のための10~3000kWの低速永久磁石発電機
製品図
技術パラメータ
| 違う 違う | パラメータ | 単位 | データ |
| 1 | 定数出力 | KW | 200 |
| 2 | 定速 | RPM | 250 |
| 3 | 定数出力電圧 | VAC | 400 |
| 4 | 定数電流 | A について | 290 |
| 5 | 頻度 | Hz | 50 |
| 6 | 定速での効率性 | >94.6% | |
| 7 | 巻き込みタイプ | Y | |
| 8 | 断熱抵抗 | 20 MΩ | |
| 9 | 断熱装置 | クラス | H |
| 10 | 定数トルク | Nm | 7680 |
| 11 | スタートトルク | Nm | <100 |
| 12 | 温度上昇 | °C | 90 |
| 13 | 最大作業温度 | °C | 130 |
| 14 | 発電機の直径 | mm | 図を見てください |
| 15 | シャフト直径 | mm | 図を見てください |
| 16 | ハウジング素材 | 鋳鉄 | |
| 17 | 軸材 | 高品質の炭素鋼 | |
| 18 | ローヤリング | SKF | |
| 19 | 体重 | キロ | 1660 |
| 20 | 設計寿命 | 年間 | 20 |
詳細 な 画像
永久磁石発電機は 機械的な動きを電気に変換する装置で 独自の磁場を使います磁石ではなく 固定磁石を使用する電動モーターですこの装置は,風力タービン,蒸気タービン,ガスタービン,およびエンジンで一般的に使用され,電力を生成する.それらは2つの主要なコンポーネントで構成されています:強力な磁石を搭載したローターと銅コイルを搭載したステータローターは永久磁石ででき,磁場を生成できる.磁気部品はスターターの周りに配置されているので,流れはそれらを通過することができます.ステータは回転するコイルで構成されています磁気力を受信すると,ステータは電気を生成します. このようにして,ローターの動きは電気エネルギーに変換されます.電気の電流が増えるほど.
構造
常磁石発電機は,主にローター,端蓋,ステータから構成される.ステータの構造は通常のオルタネータと非常に似ています.ロータとオルタネータの構造の最大の違いは,ローター上の永久磁石の位置に応じて,高品質の電磁石があるということです.常磁石発電機は,通常,表面回転器構造と内蔵回転器構造に分かれます.
作業原理
The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy outputステータルとローターという2つの部分からなる.ステータルは電気を発生させるアーマチュアであり,ローターは磁極である.ステータルはアーマチュアの鉄芯から構成され,均質な放出の三相巻き機械ベースと端カバー
ローターは,通常,興奮巻き,鉄コアとシャフト,ガードリング,センターリングなどで構成される隠れたポールタイプです.
ローターの興奮巻きは,直流で供給され,シヌソイド分布に近い磁場を生成する (ローターの磁場と呼ばれる),そして,その効果的興奮フルースは,固定アーマチュアの巻き込みと交差ローターの回転時,ローターの磁場も回転します.回転が起こると,磁気線が,各相回転を連続して切ります.そして3相のACポテンシャルが3相ステータルの巻き込みに誘発されます.
PM発電機が対称負荷で動いているとき,3相アームチュアの電流は合成して同期速度で回転する磁場を生成する.ステータルとローターのフィールドは,ブレーキトルクを生成するために相互作用タービンの機械的なトルクは,ブレーキトルクを克服し,動作します.
恒磁気風力タービン発電機の特徴と利点
1恒久磁石発電機のローターは稀土恒久磁石鋼を採用し,外部の興奮,炭素ブラシ,火花,興奮巻きなし,高いモーターローターの強度,刺激制御ボックスがない同じパラメータの電気興奮発電機の体積対重量比は30%減少します.建設コストを削減する.
2発電機は低定速を達成し,ギアボックスのポリーなどを必要としない. 液圧タービンはシステム効率を向上させるために直接発電機を動かす.発電機は低速で50HZの電源周波数を出力することができます乾季では,発電機は低速で動いて,インバーターを通して電力を供給します.夏の雨季タービンはより多くの水を消費し,発電機は高速で稼働し,より多くの電力を発生させることができます.発電機は速度範囲全体で効率的に動作します.
3. 保護レベル:IP54,水,泥,塵がモーターの内部に入ることを防止し,長寿命があります.特にフィールドニーズに適しています.風力発電で広く使われています水力発電,海洋発電,その他の新しいエネルギー発電の機会.
4. モーターは空気冷却または水冷却され,温度は低く,モーターは輸入油を含むベアリングを採用し,メンテナンスフリーで,信頼性が高く,長寿命があります.モーターの電圧,速度,電力,および他のパラメータは,必要に応じて変更され,発電機は,水平または垂直のタイプにすることができます.それはスラインシャフト拡張,ダブルシャフト拡張を使用することができます.,恒久磁気風力タービンは,風力エネルギーを機械的な作業に変換する電気機器です.ローターを回転させる風力タービンは,風力タービン,発電機 (装置を含む),方向調節器 (尾羽),塔,速度制限装置,エネルギー貯蔵装置風力タービンの動作原理は比較的単純です.風力によって自転する.風の動力エネルギーを 風車軸の機械エネルギーに変換します発電機は回転し,風車軸の動力によって電力を発生します.
発電機 の 電力 と 速度 を 風力 タービン の 電力 と 合わせる こと に よっ て,電源 システム が より 効率 的 に 機能 し ます.ギア ボックス が 必要 で は あり ませ ん.そして 変電器 の 効率 は 90% を 超え て い ます.
2変速発電機は水力産業の解決策です
変速技術による効率の向上により,もっと多くの小型水力発電所の開発が経済的に可能になる.
1無料のエネルギー源
永久磁石発電機は 磁石を使って電気を作るので 高額な電気代を払う必要もなく 予算も節約できますこの装置は他のリソースを必要としません環境に優しいものです
2信頼性の高い出力
恒久磁石発電機は,特別な動作環境を必要としません.したがって,風力タービンモーターと比較して信頼性の高いパフォーマンスを提供できます.さらに,永久磁石発電機は エネルギー損失を伴わないインダクション発電機は通常20~30%のエネルギーを失います.さらに,磁気機械では温度上昇はありませんので,ベアリングの寿命は延長できます.
3低維持料
永久磁石発電機の保守に多くのお金と時間を費やす必要はありません. また,スリップリングやブラシはありません.定期的に検査されるはずの.
4互換性
永久磁石発電機は,タービンや水力タービンで使用できます.
