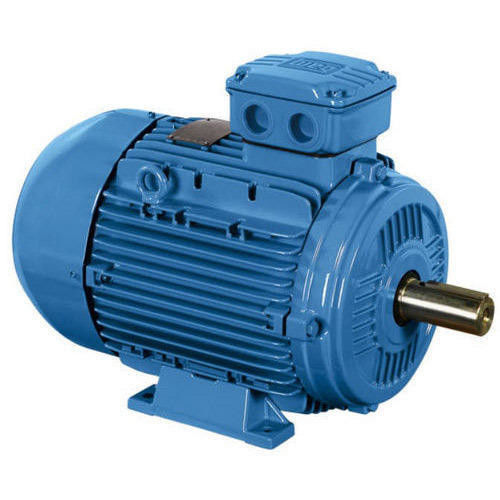

圧縮機と輸送機のための75kw90kw永久磁石モーター

永久磁石モーターの特性と利点

刺激源からのモーターは,永久磁石モーターと電気刺激モーターの2つのカテゴリーに分けることができます.永久磁石モーターは,永久磁石から刺激磁場を生成する電気モーターです.工業および民間で使用される最も広く使用される3相アシンクロンモーター,例えばYシリーズ,Y2シリーズ,YE2シリーズ,YX3シリーズ,YBシリーズ,YB2シリーズなど.すべては電動刺激モーターに属していますENNENG モーターの製品は,超効率の強い常磁気同期モーターです.

伝統的な電気刺激モーターと比較して,永久磁石モーター,特に稀土永久磁石モーターは,シンプルな構造,信頼性の高い動作,小さなサイズ,軽量,低損失と高効率,柔軟で多様な形状とサイズ. 応用は非常に広く,航空宇宙,国防,工業生産と農業生産日常生活についてです

稀土永久磁石モーターの開発傾向

稀土永久磁石モーターは,高性能 (高速,高トルク),高機能性,小型化へと発展しています.そして常に新しいモーター品種と応用分野を拡大しています需要に応えるためには,稀土永久磁石モーターの設計と製造プロセスは,継続的に革新する必要がある.電気磁気構造はより複雑になります計算構造がより正確になり,製造プロセスがより高度で適用可能になります.

稀土永久磁石モーターの応用

PUMPと換気システム
ENNENG PMSMは,変動負荷条件下で動作するポンプや換気システムに広く使用されています.これらのモーターの速度変化能力から利益を得て,最適な作業地点での使用を保証するPMSM Super Premium 効率の高いモーターのサイズと重量の削減は,換気システムでも重要な利点をもたらします.設計により,よりコンパクトな装置が作れる場合.

エクストルーダー,織機,ワイヤードローリングマシン
ENNENG Permanent Magnet モーターは,周波数インバーターと協働することで,正確な速度制御が可能になります.圧縮機などの連続加工機械を駆動するのに最適です低速でも精密な固定トルク制御を提供し,これらの要求の高いアプリケーションの要求を完全に満たしています.

圧縮機
ENNENG 永久磁石モーターは,構造特性と柔軟性,効率性により,圧縮機用途に特に適しています.スーパープレミアム 効率の高いモーター設計の場合ENNENG Permanent Magnet モーターは,低サイズでコンベヤーでの使用が可能で,高いスタートトルクを提供できる能力で注目されています.低作業温度では,エンジンの大きさを過大化したり,強制換気を使わずに,1時間あたりより多くの起動が可能になります.

紙コイル巻き機
ENNENG PMSMは,紙とセルロース産業におけるアプリケーションにも強く推奨されています.例えば,紙コイル巻き機. 変動速度,精密な制御,これらのアプリケーションの基本要件である.したがって,PMSMの使用は,駆動インバーターと一緒では,これらの要求に応えるのに最適な解決策を提供します.

インジェクション鋳造機
この機械は最大限のエネルギー消費をしており,ENNENG PMSMマシンを持つものは,より少ないエネルギー消費で,RPMの増加で生産を増加させることができます.

常磁気同期モーターの回路構造は異なるため,モーターの動作特性と制御システムも異なる.ローター上の永久磁石の異なる位置に応じて常磁気同期モーターは,主に表面型と内部型に分けることができます.永久磁石は通常,タイル形で,ローターのコアの外表面に位置する.このモーターの重要な特徴は,直線軸と直角軸の主要誘導力は等しいことであり,内部永磁石はローターの内部に位置しています.恒久磁石の外表面とステーターのコアの内側の円の間には,フェロ磁気材料から作られたポールパーツがあります永久磁石モーターの重要な特徴は,直線軸と四角軸の主誘導力は等しくないことです.したがって,この磁石モーターは,直線軸と四角軸の主誘導力は等しくありません.この2つのモーターの性能は異なります.

I.概要

モーターは稀土ネオジウム鉄ボロン永久磁石材料で刺激され,永久磁石特殊周波数変換器で供給されている.それは大きなスタートトルクの特徴を持っています低騒音,高功率因数,高効率.高効率で省エネの空気圧縮機にとって理想的な電力選択です.技術要件とパラメータは以下のとおりです.:

1. モーターは,次の条件で正常に動作することができます:

1.1 環境温度は40°Cを超えない.

1.2 相対湿度 ≤90%

1.3 高さは1000mを超えない.

2モーターの定位電圧は 380V で,また,ユーザーの要求に応じて.

3モーターの基準作業システム:S1.

4隔熱グレード:F級

5保護レベル:IP55

6モーター構造と設置タイプ:B3,B35

7モーターの出口はベースの上部に位置し,またはユーザーの要求に応じてベースの右または左側に位置することができます.

8モーターサービスファクター: 1.15, 1.2 (または技術合意による).

II 検査

1使用前に,注意して,輸送中に損傷のためにモーターの外観をチェックし,名前プレートパラメータ (パワー,電圧,速度,など) が確認してください.) の順序に一致する.

2モーターの固定装置が解けていないか確認します.

3モーター・シャフトを手動で回して 妨害がないか確認します

III について オー投与および使用

1モーターを電源化する前に,モーターの回転方向を確認し,機械装置と電気接続が安全で信頼性があるかどうかを確認します.

2. 動作中にモーターに異常な騒音や振動が検出される場合は,直ちに動作を停止し,電源を切断してください. モーターとコンプレッサーを確認してください.そしてトラブルシューティングの後,それを再び操作します.

3動作中にモーターの温度上昇が異常であることが判明した場合,モーターを停止し,直ちに電源を切断してください,モーターとコンプレッサーを確認してください.そして,トラブルシューティングの後,それを再び使用します..

IV. Mアインテネンス

1ローヤリングの定期的な保守を,ローヤリングの潤滑表示プレートに厳密に準拠して行います.エンジンは約2000時間稼働した後すぐに油脂を補充する必要があります.補給する前に,油脂のブランドを注意深く確認する必要があります.操作中に軸承が過熱または油脂が劣化していることが判明した場合,それを間に合うように交換する必要があります.古い油脂は交換するときに除去する必要があります.ローヤリングとローヤリングの内側と外側の蓋の油室をガソリンで清掃し,同じブランドのクリーングリースを加えなければなりません.速度は3000rpm以上のモーター, 補給量:ベアリングの穴が満たされ,ベアリングの内蓋の油室に添加された油脂の量は油室の1/2を占めています.残り回転エンジン給油量軸承の内腔が満たされ,軸承の内蓋の油室が満たされます.油室の2/3を占める脂肪の量です.

2ローヤリングを交換する際には,特殊なローヤリング分解ツールを使用してローヤリングをモーターシャフトから引っ張り,分解力はモーターシャフトに直接適用されてはならない.新しいベアリングを設置するとき軸承を90°Cに熱した後,軸承の軸承の位置に軸承の袖を置く.
