プロダクト細部
起源の場所: 中国
ブランド名: ENNENG
証明: CE
モデル番号: PMG
支払及び船積みの言葉
最小注文数量: 1
価格: USD 1000-5000/set
パッケージの詳細: 耐航性のあるパッキング
受渡し時間: 15-120日
支払条件: L/C、T/T
供給の能力: 20000セット/年
名前: |
永久マグネット発電機の工場 |
現在のタイプ: |
AC |
出力領域: |
5-2000kw |
保護等級: |
IP54 IP55 |
巻く材料: |
銅100% |
適用: |
風力、ハイドロ タービン |
取付け: |
IMB3 IMB5 IMB35 |
電圧: |
400v |
頻度: |
50HZ |
名前: |
永久マグネット発電機の工場 |
現在のタイプ: |
AC |
出力領域: |
5-2000kw |
保護等級: |
IP54 IP55 |
巻く材料: |
銅100% |
適用: |
風力、ハイドロ タービン |
取付け: |
IMB3 IMB5 IMB35 |
電圧: |
400v |
頻度: |
50HZ |

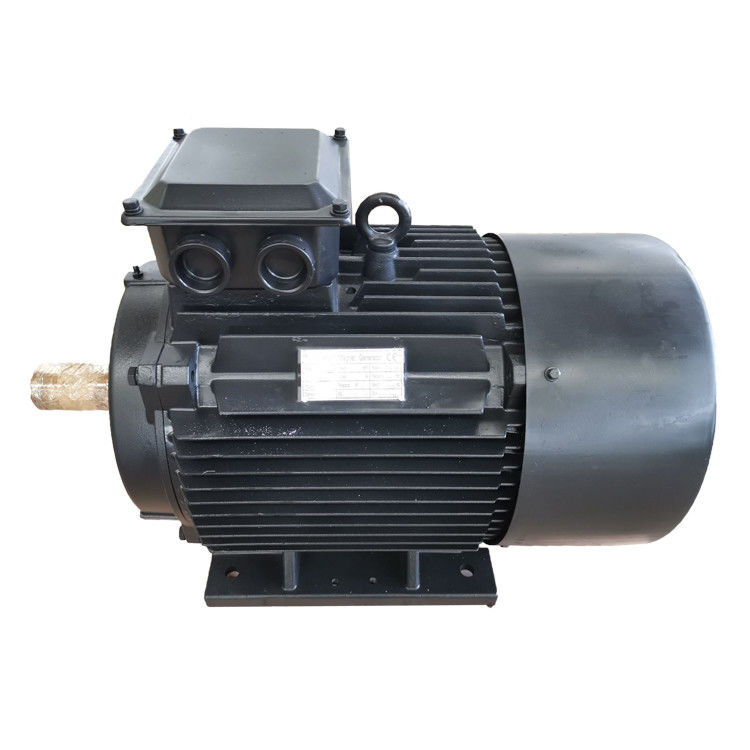

長い寿命の再生可能エネルギーの永久マグネット発電機の工場
プロダクト デッサン
技術的な変数
| いいえ。 | 変数 | 単位 | データ |
| 1 | 評価される出力電力 | KW | 20 |
| 2 | 定格速度 | RPM | 250 |
| 3 | 定格出力の電圧 | VAC | 400 |
| 4 | 評価される流れ | 29 | |
| 5 | 頻度 | Hz | 50 |
| 6 | ポーランド人 | 24 | |
| 7 | 定格速度の効率 | >93.6% | |
| 8 | 巻くタイプ | Y | |
| 9 | 絶縁材 | Hのクラス | |
| 10 | 評価されるトルク | Nm | 825 |
| 11 | 開始のトルク | Nm | <15 |
| 12 | 温度の上昇 | °C | 90 |
| 13 | 軸受け | SKF | |
| 14 | 重量 | Kg | 340 |
詳しい映像
永久マグネット発電機（PMG）は磁界を作成するのに永久的な磁石を使用する電気発電機である。磁界が発電機に接続されるワイヤーのコイルの電圧を引き起こすのに使用されている。この電圧がそれから電気装置に動力を与えるか、または電池でエネルギーを貯えるのに使用されている。
構造
PMGの設計は比較的簡単である。それは回転子、固定子および永久的な磁石から成っている。回転子は永久的な磁石を含んでいる回転シャフトである。固定子は回転子を囲み、ワイヤーのコイルを含んでいる静止した部品である。回転子が回る時、固定子で電圧を引き起こすワイヤーのコイルを渡る永久的な磁石の切口によって作成される磁界。
働き主義
永久マグネット発電機は電気潜在性を引き起こすためにワイヤーが磁界ラインを切る使用し、電気エネルギーの出力に索引車の力学的エネルギーを変えるそれで電磁誘導の原則を。それは2部、固定子および回転子から成っている。固定子は電気を発生させ、回転子が磁極の電機子である。固定子は電機子鉄心、均一に排出された三相巻上げ、機械基盤および端カバーで構成される。
回転子は通常刺激巻上げ、鉄心およびシャフトで構成される隠された棒のタイプ、監視リング、中心リング、等である。
回転子の刺激巻上げは現在のDCと正弦配分の近くの磁界を発生させるために（回転子を磁界と呼んだ）与えられ、有効な刺激変化は静止した電機子巻上げと横断する。回転子が回るとき、回転子の磁界はそれとともに回る。回転がなされる度に、切口磁気電気力線固定子の各段階の巻くこと順に、および三相AC潜在性は三相固定子の巻上げで引き起こされる。
pmの発電機が対称の負荷と動いているとき同期速度の回転磁界を発生させるために、三相電機子流れは総合する。固定子および回転子分野はブレーキがかかるトルクを発生させるために相互に作用している。タービンからの機械トルクの入力はブレーキがかかるトルクおよび仕事を克服する。
特徴
①発電機は頻度および効率を改善する多くの棒を備えていて、整流器およびインバーターの費用を救う。
②有限な要素分析は発電機、密集した構造を設計するとき使用される。低い起動のトルクは、風カエネルギーの利用を改善する小さい風の開始の問題を解決する。
③ギヤincreaserを省きなさい、発電機の信頼性そして効率を改善し、維持の量を下げなさい。
④Hのクラスの絶縁材、真空圧力受胎。
⑤縦の軸線、横の軸線、内部回転子、外的な回転子および版のタイプのような多くの構造を持ちなさい。
⑥強い回転子は、発電機高速を達成できる。
⑦特別な状態のために適した小型、軽量、高エネルギー密度。
⑧全速度範囲中の効率、高性能を動かしなさい。
⑨輸入された高速オイル含まれていた軸受け、手入れ不要、および高い信頼性を使用しなさい。
PMGsの利点の1つはそれらは外部電力ソースが電気を発生させるように要求しないことである。これはそれらを電気の確かな筋が必要である以外格子適用にとって理想的にさせる。さらに、PMGsはそれらがそのうちに身に着けている他の部品かブラシを要求しないので比較的他のタイプの発電機と比較される低維持である。
永久マグネット発電機についてのもう一つの大きい事は保守作業にお金長時間使う必要はないことであり。ちょうどそれを取付け、待ってあなたのためのお金をもうけるとそこにそれが期待する!
永久マグネット発電機の分類:
永久マグネット発電機（PMGs）は磁石のタイプ、段階の適用、数、および電力定格のようなさまざまな要因に基づいて、分類することができる。永久マグネット発電機のある共通の分類はここにある:
磁石のタイプに基づく:a.亜鉄酸塩の磁石PMG:これらの発電機は比較的安価、rare-earth磁石より低い磁気強さがある亜鉄酸塩の磁石を使用する。b. Rare-Earth磁石PMG:これらの発電機は高いが、使用したり亜鉄酸塩の磁石より高い磁気強さがあるネオジムまたはサマリウム コバルトの磁石を。
適用に基づく:a.風力PMG:これらの発電機は風力の使用のために設計され、小規模または以外格子適用で普通使用される。b.水力電気PMG:これらの発電機は水力発電所の使用のために設計され、大規模な適用で普通使用される。
段階の数に基づく:a.単相PMG:これらの発電機は単一の出力段階を過し、ローパワー適用で使用される。b.三相PMG:これらの発電機は3出力段階を過し、強力な適用で使用される。
電力定格に基づく:a.ローパワーPMG:これらの発電機に少数のキロワットまでの電力定格があり、小規模適用で使用される。b.強力なPMG:これらの発電機に複数のメガワットの電力定格があり、風力および水力発電所のような大規模な適用で、使用される。
これらはいくつか永久マグネット発電機の共通の分類である、しかし特定の変数に基づいてそれらを分類する他の方法があるかもしれない。
永久マグネット発電機の未来:
技術の現在の傾向そして進歩に基づいて、永久マグネット発電機の未来は見約束する。これらの発電機は高性能、低い維持および信頼性に風および水力電気の生成、よるを含むさまざまな企業でますます普及するように、なっている。
永久マグネット発電機の重要な利点の1つはそれらを低風区域および小規模適用の使用にとって理想的にさせる低い速度で力を発生させる機能である。それらにまた発電機の全面的な重量そしてサイズを減らすコンパクト デザインがあり、それを取付け、運ぶこともっと簡単にする。
回復可能なエネルギー源のための高まる需要によってエネルギー生産の重要な役割を将来担うために、永久マグネット発電機は本当らしい。技術の前進がより有効に、費用効果が大きく、多目的になると、これらの発電機期待されるようにそれらをより広い応用範囲のために適したようにする。
全体的にみて、永久マグネット発電機の未来は明るく見、それらは再生可能エネルギーの生産のための普及した選択であり続けるようにが本当らしい。
