プロダクト細部
起源の場所: 中国
ブランド名: ENNENG
証明: CE
モデル番号: PMG
支払及び船積みの言葉
最小注文数量: 1
価格: USD 1000-5000/set
パッケージの詳細: 耐航性のあるパッキング
受渡し時間: 15-120日
支払条件: L/C、T/T
供給の能力: 20000セット/年
名前: |
永久マグネットAC交流発電機 |
現在のタイプ: |
AC |
出力領域: |
5-2000kw |
保護等級: |
IP54 IP55 |
ブランドの忍耐: |
SKF |
冷却方法: |
冷却される自然 |
絶縁材のクラス: |
H |
効率: |
93% |
電圧: |
400v |
材料: |
希土類NdFeB |
名前: |
永久マグネットAC交流発電機 |
現在のタイプ: |
AC |
出力領域: |
5-2000kw |
保護等級: |
IP54 IP55 |
ブランドの忍耐: |
SKF |
冷却方法: |
冷却される自然 |
絶縁材のクラス: |
H |
効率: |
93% |
電圧: |
400v |
材料: |
希土類NdFeB |

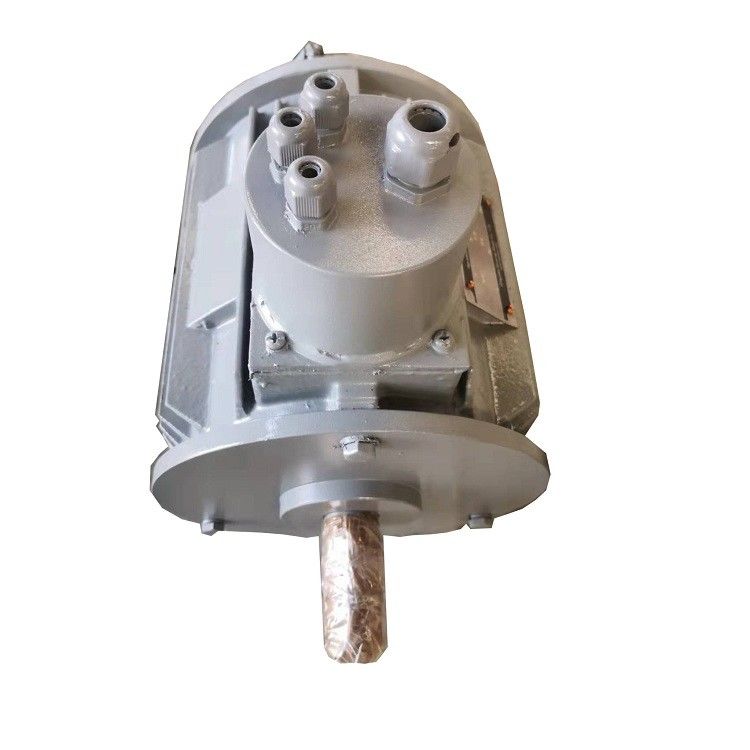

OEM ODMサービス省エネ50kw 300rpm 400V 60HZ永久マグネット交流発電機
プロダクト デッサン
技術的な変数
| いいえ。 | 変数 | 単位 | データ |
| 1 | 評価される出力電力 | KW | 50 |
| 2 | 定格速度 | RPM | 300 |
| 3 | 定格出力の電圧 | VAC | 400 |
| 4 | 評価される流れ | 72.5 | |
| 5 | 頻度 | Hz | 60 |
| 6 | 定格速度の効率 | 94.5% | |
| 7 | 巻くタイプ | Y | |
| 8 | 絶縁抵抗 | 20 MΩ | |
| 9 | 絶縁材 | Hのクラス | |
| 10 | 評価されるトルク | Nm | 1700 |
| 11 | 開始のトルク | Nm | 30 |
| 12 | 温度の上昇 | °C | 90 |
| 13 | 最高の働く温度 | °C | 130 |
| 14 | 保護レベル | IP68 | |
| 15 | 発電機の直径 | mm | 引くことを参照しなさい |
| 16 | シャフトの直径 | mm | 引くことを参照しなさい |
| 17 | 材料の収容 | 鋳鉄 | |
| 18 | シャフト材料 | 炭素鋼 | |
| 19 | 軸受け | SKF | |
| 20 | 重量 | Kg | 650 |
詳しい映像
永久マグネット発電機は電気エネルギーに力学的エネルギーを変える装置である。この装置では、回転子の巻上げは永久的な磁石によって取り替えられた。タービンおよびエンジンのような産業適用で永久マグネット発電機が大抵商業電気エネルギーを作り出すのに使用されている永久マグネット交流発電機は互い違いのエネルギー源で、それにいろいろ住宅、商業の、および産業適用のための大きい装置をする多数の利点がある。
構造
永久マグネット発電機は回転子、端カバーおよび固定子で主に構成される。固定子の構造は通常の交流発電機のそれに非常に類似している。回転子の構造と交流発電機の最も大きい違いは、永久マグネット発電機分けられる回転子の永久マグネットの位置に従って良質があることである通常表面の回転子の構造および作り付けの回転子の構造に。
働き主義
磁界理論はPMGの操作の後ろの原理である。電流に服従するとき磁界が磁気材料のまわりで作り出されることを、示す永久マグネットのような。磁界の強さは材料を貫流する電流の大きさに正比例している。
磁界の方向は電流の方向によって定められる。磁界ラインは磁気材料のまわりで閉じたループを形作り、磁界の強さは材料からの間隔と減る。
PMGは回転シャフトである、および静止した部品である固定子成っている回転子から。回転子はそれのまわりで磁界を作り出す永久マグネットより構成されている。固定子は磁気コアのまわりで傷ついている一組のコイルから成っている。
回転子が回るとき、永久マグネットによって作り出される磁界は固定子のコイルによって作り出される磁界と相互に作用している。この相互作用は電気エネルギーに変えられるコイルの電流を引き起こす。
PMGによって作り出される電気エネルギーの強さは回転子の回転の永久マグネットそして速度によって作り出される磁界の強さに正比例している。より速く回転子が回れば、より高い電気エネルギーの頻度作り出した。
要約すると、磁界理論はPMGの操作の後ろの原理である。回転シャフトによって作り出される永久マグネットおよび磁界によって作り出される磁界間の相互作用はさまざまな適用に使用することができる電気エネルギーを発生させる。
特徴
①発電機は頻度および効率を改善する多くの棒を備えていて、整流器およびインバーターの費用を救う。
②有限な要素分析は発電機、密集した構造を設計するとき使用される。低い起動のトルクは、風カエネルギーの利用を改善する小さい風の開始の問題を解決する。
③ギヤincreaserを省きなさい、発電機の信頼性そして効率を改善し、維持の量を下げなさい。
④Hのクラスの絶縁材、真空圧力受胎。
⑤縦の軸線、横の軸線、内部回転子、外的な回転子および版のタイプのような多くの構造を持ちなさい。
⑥強い回転子は、発電機高速を達成できる。
⑦特別な状態のために適した小型、軽量、高エネルギー密度。
⑧全速度範囲中の効率、高性能を動かしなさい。
⑨輸入された高速オイル含まれていた軸受け、手入れ不要、および高い信頼性を使用しなさい。
風力のそれへ発電機の力そして速度に一致させることによって、パワー系統はより有効になる。変速機は必要ではないし、交流発電機の効率は90%を超過する。
2. 可変的な速度の発電機はハイドロ企業に解決を提供する。
可変的な速度の技術からの高められた効率はもっとたくさんの小さいハイドロ場所を成長すること経済的に実行可能にさせることができる。
