プロダクト細部
起源の場所: 中国
ブランド名: ENNENG
証明: CE
モデル番号: PMG
支払及び船積みの言葉
最小注文数量: 1
価格: USD 1000-5000/set
パッケージの詳細: 耐航性のあるパッキング
受渡し時間: 15-120日
支払条件: L/C、T/T
供給の能力: 20000セット/年
名前: |
希土類永久マグネット交流発電機 |
現在のタイプ: |
AC |
出力領域: |
5-2000kw |
保護等級: |
IP54 IP55 |
ブランドの忍耐: |
SKF |
冷却方法: |
冷却される自然 |
絶縁材のクラス: |
H |
段階: |
3段階 |
電圧: |
400v |
材料: |
希土類NdFeB |
名前: |
希土類永久マグネット交流発電機 |
現在のタイプ: |
AC |
出力領域: |
5-2000kw |
保護等級: |
IP54 IP55 |
ブランドの忍耐: |
SKF |
冷却方法: |
冷却される自然 |
絶縁材のクラス: |
H |
段階: |
3段階 |
電圧: |
400v |
材料: |
希土類NdFeB |

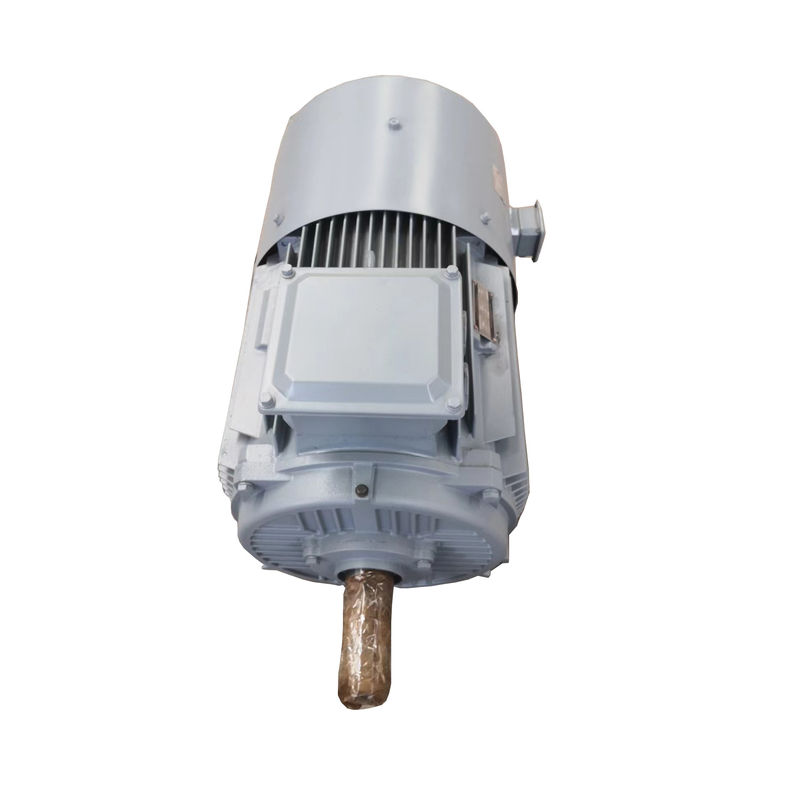

500kw 250rpm 400V 50Hzの自然な冷却された希土類永久マグネット交流発電機
プロダクト デッサン
技術的な変数
| いいえ。 | 変数 | 単位 | データ |
| 1 | 評価される出力電力 | KW | 500 |
| 2 | 定格速度 | RPM | 250 |
| 3 | 定格出力の電圧 | VAC | 400 |
| 4 | 評価される流れ | 750 | |
| 5 | 頻度 | Hz | 50 |
| 6 | ポーランド人 | 24 | |
| 7 | 定格速度の効率 | >95% | |
| 8 | 巻くタイプ | Y | |
| 9 | 絶縁抵抗 | 20 MΩ | |
| 10 | 絶縁材 | クラス | H |
| 11 | 評価されるトルク | Nm | 19200 |
| 12 | 開始のトルク | Nm | <300 |
| 13 | 温度の上昇 | °C | 90 |
| 14 | 最高の働く温度 | °C | 130 |
| 15 | 発電機の直径 | mm | デッサンを見なさい |
| 16 | シャフトの直径 | mm | デッサンを見なさい |
| 17 | 材料の収容 | 鋳鉄 | |
| 18 | シャフト材料 | 鋼鉄 | |
| 19 | 軸受け | SKF | |
| 20 | 重量 | Kg | 3100 |
詳しい映像
永久マグネット発電機は電気エネルギーに力学的エネルギーを変える装置である。この装置では、回転子の巻上げは永久的な磁石によって取り替えられた。タービンおよびエンジンのような産業適用で永久マグネット発電機が大抵商業電気エネルギーを作り出すのに使用されている永久マグネット交流発電機は互い違いのエネルギー源で、それにいろいろ住宅、商業の、および産業適用のための大きい装置をする多数の利点がある。
構造
永久マグネット発電機は回転子、端カバーおよび固定子で主に構成される。固定子の構造は通常の交流発電機のそれに非常に類似している。回転子の構造と交流発電機の最も大きい違いは、永久マグネット発電機分けられる回転子の永久マグネットの位置に従って良質があることである通常表面の回転子の構造および作り付けの回転子の構造に。
働き主義
永久マグネット発電機は電気潜在性を引き起こすためにワイヤーが磁界ラインを切る使用し、電気エネルギーの出力に索引車の力学的エネルギーを変えるそれで電磁誘導の原則を。それは2部、固定子および回転子から成っている。固定子は電気を発生させ、回転子が磁極の電機子である。固定子は電機子鉄心、均一に排出された三相巻上げ、機械基盤および端カバーで構成される。
回転子は通常刺激巻上げ、鉄心およびシャフトで構成される隠された棒のタイプ、監視リング、中心リング、等である。
回転子の刺激巻上げは現在のDCと正弦配分の近くの磁界を発生させるために（回転子を磁界と呼んだ）与えられ、有効な刺激変化は静止した電機子巻上げと横断する。回転子が回るとき、回転子の磁界はそれとともに回る。回転がなされる度に、切口磁気電気力線固定子の各段階の巻くこと順に、および三相AC潜在性は三相固定子の巻上げで引き起こされる。
pmの発電機が対称の負荷と動いているとき同期速度の回転磁界を発生させるために、三相電機子流れは総合する。固定子および回転子分野はブレーキがかかるトルクを発生させるために相互に作用している。タービンからの機械トルクの入力はブレーキがかかるトルクおよび仕事を克服する。
特徴
①発電機は頻度および効率を改善する多くの棒を備えていて、整流器およびインバーターの費用を救う。
②有限な要素分析は発電機、密集した構造を設計するとき使用される。低い起動のトルクは、風カエネルギーの利用を改善する小さい風の開始の問題を解決する。
③ギヤincreaserを省きなさい、発電機の信頼性そして効率を改善し、維持の量を下げなさい。
④Hのクラスの絶縁材、真空圧力受胎。
⑤縦の軸線、横の軸線、内部回転子、外的な回転子および版のタイプのような多くの構造を持ちなさい。
⑥強い回転子は、発電機高速を達成できる。
⑦特別な状態のために適した小型、軽量、高エネルギー密度。
⑧全速度範囲中の効率、高性能を動かしなさい。
⑨輸入された高速オイル含まれていた軸受け、手入れ不要、および高い信頼性を使用しなさい。
1. 風力:永久マグネット発電機は風力で広く利用されている電気エネルギーに風の運動エネルギーを変えるために。それらは非常に能率的、信頼でき、それらに風カエネルギーの生成のための普及した選択をする。
2. 水力発電所:水力発電所でも永久マグネット発電機が電気エネルギーに落ちる水の力学的エネルギーを変えるのに使用されている。それらは水流が遅い頭部が低い低ヘッドの水力電気システムに特に有用であり。
3. 電気自動車:電気自動車で永久マグネット発電機が電池を満たすための電気を発生させるのに使用されている。ハイブリッドカーでもそれらがエンジンに付加的な力を提供するのに使用されている。
4. 海洋の適用:永久マグネット発電機は海洋の適用で信頼性が高く、粗い海洋の環境に抗してもいいので、波および潮汐エネルギーの生成のような使用される。
5. 宇宙航空適用:永久マグネット発電機は宇宙航空適用で軽量および非常に能率的であるので、衛星電力システムおよび宇宙探査機のような使用される。
6. 産業適用:永久マグネット発電機はバックアップ パワー系統、非常指揮権システムおよびmicrogridシステムのようなさまざまな産業適用で、使用される。それらは格子へのアクセスがない遠隔地域でも使用される。
