プロダクト細部
起源の場所: 中国
ブランド名: ENNENG
証明: CE
モデル番号: PMG
支払及び船積みの言葉
最小注文数量: 1
価格: USD 1000-5000/set
パッケージの詳細: 耐航性のあるパッキング
受渡し時間: 15-120日
支払条件: L/C、T/T
供給の能力: 20000セット/年
名前: |
単一フェーズの永久マグネット発電機 |
現在のタイプ: |
AC |
出力領域: |
5-2000kw |
保護等級: |
IP54 IP55 |
ブランドの忍耐: |
SKF |
巻く材料: |
銅100% |
適用: |
風力、ハイドロ タービン |
取付け: |
IMB3 IMB5 IMB35 |
名前: |
単一フェーズの永久マグネット発電機 |
現在のタイプ: |
AC |
出力領域: |
5-2000kw |
保護等級: |
IP54 IP55 |
ブランドの忍耐: |
SKF |
巻く材料: |
銅100% |
適用: |
風力、ハイドロ タービン |
取付け: |
IMB3 IMB5 IMB35 |

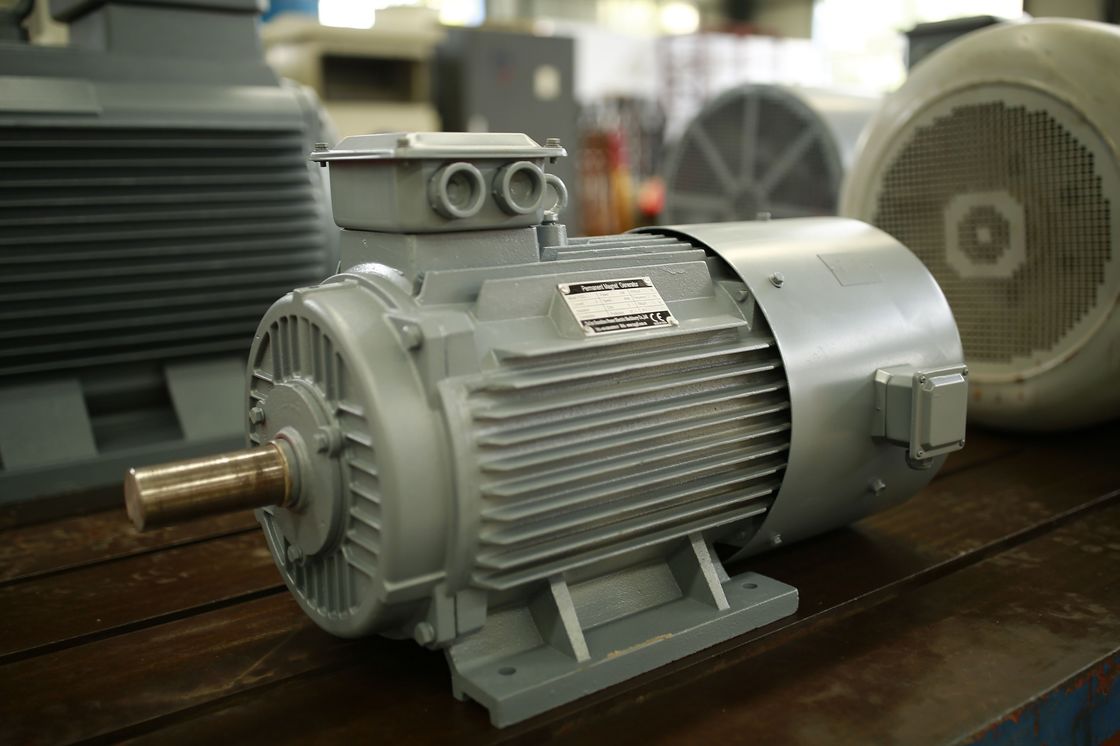

12kw 600rpm 220V 60hzの単一フェーズの永久マグネット発電機
プロダクト デッサン
技術的な変数
| いいえ。 | 変数 | 単位 | データ |
| 1 | 評価される出力電力 | KW | 12 |
| 2 | 定格速度 | RPM | 600 |
| 3 | 定格出力の電圧 | VAC | 220 |
| 4 | 評価される流れ | 53 | |
| 5 | 評価される頻度 | HZ | 60 |
| 6 | ポーランド人 | 12 | |
| 7 | 定格速度の効率 | >92.2% | |
| 8 | 巻くタイプ | Y | |
| 9 | 絶縁抵抗 | 20 MΩ | |
| 10 | 絶縁材 | Hのクラス | |
| 11 | 評価されるトルク | Nm | 145 |
| 12 | 開始のトルク | Nm | <3.6 |
| 13 | 温度の上昇 | °C | 90 |
| 14 | 重量 | Kg | 165 |
詳しい映像
永久マグネット発電機（PMG）は磁界を作成するのに永久的な磁石を使用する電気発電機である。磁界が発電機に接続されるワイヤーのコイルの電圧を引き起こすのに使用されている。この電圧がそれから電気装置に動力を与えるか、または電池でエネルギーを貯えるのに使用されている。
構造
PMGの設計は比較的簡単である。それは回転子、固定子および永久的な磁石から成っている。回転子は永久的な磁石を含んでいる回転シャフトである。固定子は回転子を囲み、ワイヤーのコイルを含んでいる静止した部品である。回転子が回る時、固定子で電圧を引き起こすワイヤーのコイルを渡る永久的な磁石の切口によって作成される磁界。
働き主義
磁界理論はPMGの操作の後ろの原理である。電流に服従するとき磁界が磁気材料のまわりで、永久マグネットのような作り出されることを示す。磁界の強さは材料を貫流する電流の大きさに正比例している。
磁界の方向は電流の方向によって定められる。磁界ラインは磁気材料のまわりで閉じたループを形作り、磁界の強さは材料からの間隔と減る。
PMGは回転シャフトである、および静止した部品である固定子成っている回転子から。回転子はそれのまわりで磁界を作り出す永久マグネットより構成されている。固定子は磁気コアのまわりで傷ついている一組のコイルから成っている。
回転子が回るとき、永久マグネットによって作り出される磁界は固定子のコイルによって作り出される磁界と相互に作用している。この相互作用は電気エネルギーに変えられるコイルの電流を引き起こす。
PMGによって作り出される電気エネルギーの強さは回転子の回転の永久マグネットそして速度によって作り出される磁界の強さに正比例している。より速く回転子が回れば、より高い電気エネルギーの頻度作り出した。
要約すると、磁界理論はPMGの操作の後ろの原理である。回転シャフトによって作り出される永久マグネットおよび磁界によって作り出される磁界間の相互作用はさまざまな適用に使用することができる電気エネルギーを発生させる。
特徴
①発電機は頻度および効率を改善する多くの棒を備えていて、整流器およびインバーターの費用を救う。
②有限な要素分析は発電機、密集した構造を設計するとき使用される。低い起動のトルクは、風カエネルギーの利用を改善する小さい風の開始の問題を解決する。
③ギヤincreaserを省きなさい、発電機の信頼性そして効率を改善し、維持の量を下げなさい。
④Hのクラスの絶縁材、真空圧力受胎。
⑤縦の軸線、横の軸線、内部回転子、外的な回転子および版のタイプのような多くの構造を持ちなさい。
⑥強い回転子は、発電機高速を達成できる。
⑦特別な状態のために適した小型、軽量、高エネルギー密度。
⑧全速度範囲中の効率、高性能を動かしなさい。
⑨輸入された高速オイル含まれていた軸受け、手入れ不要、および高い信頼性を使用しなさい。
PMGsの利点の1つはそれらは外部電力ソースが電気を発生させるように要求しないことである。これはそれらを電気の確かな筋が必要である以外格子適用にとって理想的にさせる。さらに、PMGsはそれらがそのうちに身に着けている他の部品かブラシを要求しないので比較的他のタイプの発電機と比較される低維持である。
永久マグネット発電機についてのもう一つの大きい事は保守作業にお金長時間使う必要はないことであり。ちょうどそれを取付け、待ってあなたのためのお金をもうけるとそこにそれが期待する!
永久的な磁石はエンジニアを訓練なしに壁にブラケットを取付けることを許可するか、または何でも溶接することによって風力の開発を促進した。あるタービン製造業者は独創的にタービン壁に壁の台紙および他の重大な材料を付けるのに磁気取付けシステムを使用しネオジムの磁石のような強い希土類金属はそのような適用のための優秀な選択である。
