プロダクト細部
起源の場所: 中国
ブランド名: ENNENG
証明: CE
モデル番号: PMG
支払及び船積みの言葉
最小注文数量: 1
価格: USD 1000-5000/set
パッケージの詳細: 耐航性のあるパッキング
受渡し時間: 15-120日
支払条件: L/C、T/T
供給の能力: 20000セット/年
名前: |
風力の永久マグネット発電機 |
現在のタイプ: |
AC |
出力領域: |
5-2000kw |
保護等級: |
IP54 IP55 |
巻く材料: |
銅100% |
適用: |
風力、ハイドロ タービン |
ブランドの忍耐: |
SKF |
取付け: |
IMB3 IMB5 IMB35 |
名前: |
風力の永久マグネット発電機 |
現在のタイプ: |
AC |
出力領域: |
5-2000kw |
保護等級: |
IP54 IP55 |
巻く材料: |
銅100% |
適用: |
風力、ハイドロ タービン |
ブランドの忍耐: |
SKF |
取付け: |
IMB3 IMB5 IMB35 |

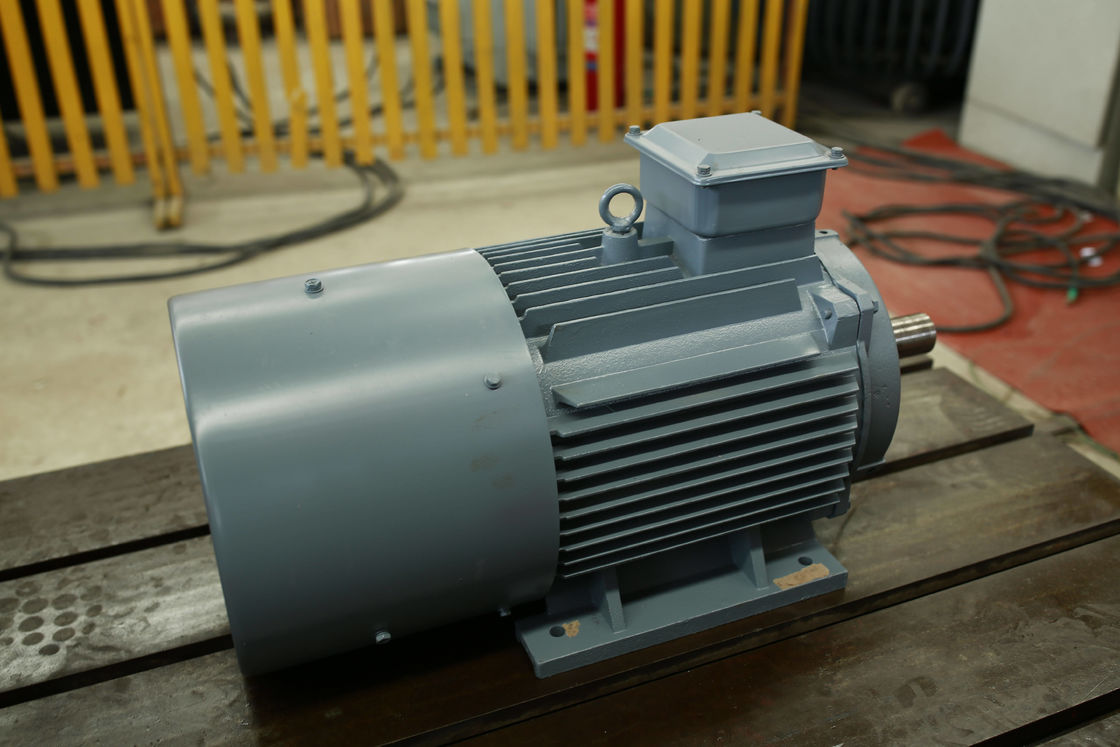

長い寿命の代替エネルギーの風力の永久マグネット発電機
プロダクト デッサン
技術的な変数
| いいえ。 | 変数 | 単位 | データ |
| 1 | 評価される出力電力 | KW | 10 |
| 2 | 定格速度 | RPM | 50 |
| 3 | 定格出力の電圧 | VAC | 800 |
| 4 | 評価される流れ | 15 | |
| 5 | 頻度 | Hz | 10 |
| 6 | ポーランド人 | 24 | |
| 7 | 定格速度の効率 | % | 90.2 |
| 8 | 巻くタイプ | Y | |
| 9 | 絶縁抵抗 | >20 MΩ | |
| 10 | 絶縁材 | Hのクラス | |
| 11 | 評価されるトルク | Nm | 2122 |
| 12 | 開始のトルク | Nm | <40 |
| 13 | 温度の上昇 | °C | 90 |
| 14 | 最高。働く温度 | °C | 130 |
| 15 | 発電機の直径 | mm | デッサンを見なさい |
| 16 | シャフトの直径 | mm | デッサンを見なさい |
| 17 | 材料の収容 | 鋳鉄 | |
| 18 | シャフト材料 | 鋼鉄 | |
| 19 | 重量 | Kg | 700 |
詳しい映像
永久マグネット発電機（PMG）は磁界を作成するのに永久的な磁石を使用する電気発電機である。磁界が発電機に接続されるワイヤーのコイルの電圧を引き起こすのに使用されている。この電圧がそれから電気装置に動力を与えるか、または電池でエネルギーを貯えるのに使用されている。
構造
PMGの設計は比較的簡単である。それは回転子、固定子および永久的な磁石から成っている。回転子は永久的な磁石を含んでいる回転シャフトである。固定子は回転子を囲み、ワイヤーのコイルを含んでいる静止した部品である。回転子が回る時、固定子で電圧を引き起こすワイヤーのコイルを渡る永久的な磁石の切口によって作成される磁界。
働き主義
永久マグネット発電機は電気潜在性を引き起こすためにワイヤーが磁界ラインを切る使用し、電気エネルギーの出力に索引車の力学的エネルギーを変えるそれで電磁誘導の原則を。それは2部、固定子および回転子から成っている。固定子は電気を発生させ、回転子が磁極の電機子である。固定子は電機子鉄心、均一に排出された三相巻上げ、機械基盤および端カバーで構成される。
回転子は通常刺激巻上げ、鉄心およびシャフトで構成される隠された棒のタイプ、監視リング、中心リング、等である。
回転子の刺激巻上げは現在のDCと正弦配分の近くの磁界を発生させるために（回転子を磁界と呼んだ）与えられ、有効な刺激変化は静止した電機子巻上げと横断する。回転子が回るとき、回転子の磁界はそれとともに回る。回転がなされる度に、切口磁気電気力線固定子の各段階の巻くこと順に、および三相AC潜在性は三相固定子の巻上げで引き起こされる。
pmの発電機が対称の負荷と動いているとき同期速度の回転磁界を発生させるために、三相電機子流れは総合する。固定子および回転子分野はブレーキがかかるトルクを発生させるために相互に作用している。タービンからの機械トルクの入力はブレーキがかかるトルクおよび仕事を克服する。
特徴
①発電機は頻度および効率を改善する多くの棒を備えていて、整流器およびインバーターの費用を救う。
②有限な要素分析は発電機、密集した構造を設計するとき使用される。低い起動のトルクは、風カエネルギーの利用を改善する小さい風の開始の問題を解決する。
③ギヤincreaserを省きなさい、発電機の信頼性そして効率を改善し、維持の量を下げなさい。
④Hのクラスの絶縁材、真空圧力受胎。
⑤縦の軸線、横の軸線、内部回転子、外的な回転子および版のタイプのような多くの構造を持ちなさい。
⑥強い回転子は、発電機高速を達成できる。
⑦特別な状態のために適した小型、軽量、高エネルギー密度。
⑧全速度範囲中の効率、高性能を動かしなさい。
⑨輸入された高速オイル含まれていた軸受け、手入れ不要、および高い信頼性を使用しなさい。
永久マグネット発電機の利点
1つの単純構造および高い信頼性
永久マグネット発電機は刺激発電機の刺激巻上げ、カーボン・ブラシおよびスリップ リング構造除去し、全機械は容易な焼損のような失敗を避け、カーボン・ブラシの刺激発電機の刺激巻上げの切断が、容易な消耗およびスリップ リング、等および信頼性非常に改善される単純構造を備えている。
2小型、軽量、高い比出力
永久マグネット回転子の構造の採用は発電機の内部構造の設計を非常に密集したようにし、容積および重量は非常に減る。永久マグネット回転子の構造の簡素化はまた回転子の慣性モーメントを減らし、実用的な速度を増加し、そして非常に高い比出力（すなわち、容積への力の比率）を達成する。
3中型および低い速度のよい発電の性能
同じパワー レベルの場合には、遊んでいる速度で、永久マグネット発電機の出力電力は二度刺激発電機のそれ、すなわち、永久マグネット発電機の実際のパワー レベルの刺激発電機である。
4かなり電池の寿命を延長し、電池の保守作業を減らすことができる
主な理由は永久マグネット発電機が高圧正規の正確さおよびよい充満効果をもたらすスイッチタイプの改正および電圧安定方法を採用することである。それは過電流充満によって引き起こされる電池の寿命の短縮を避ける。永久マグネット発電機のオープン タイプの改正の出力は電池を満たすのに小さい現在の脈拍を使用し充満効果はそれにより電池の耐用年数を延長する同じ充満流れとよりよい。
5高性能
永久マグネット発電機は省エネプロダクトである。永久マグネット回転子の構造はカーボン・ブラシとスリップ リングの摩擦の回転子の磁界そして永久マグネット発電機の効率を非常に改善する機械損失を発生させるために必要な刺激力を除去する。通常の刺激発電機の平均効率は永久マグネット発電機のそれは75%から80%高い場合もあるが、45%だけから1500のrpmと6000のrpm間の速度範囲の55%である。
6自己開始の電圧安定器を使用して
外的な刺激電源のための必要性無し。発電機は回る限り電気を発生させる。電池が傷つくとき、車の貸出方式はまだエンジンが動いている限り普通働くことができる。
7湿気のあるか挨りだらけの粗い環境で働くことのために特に適した
8無線妨害無し
永久マグネット発電機は引き起こされるカーボン・ブラシとスリップ リングの摩擦による無線妨害を除去するカーボン・ブラシおよび非スリップ リング構造を備えていない、;また周囲温度のための発電機の条件を減らす。
